Honda TRX450R (2005-2011) [155/210] Приводная цепь
![Honda TRX450R (2005-2011) [155/210] Приводная цепь](/views2/1011741/page155/bg9b.png)
ЛЕВАЯ СТОРОНА

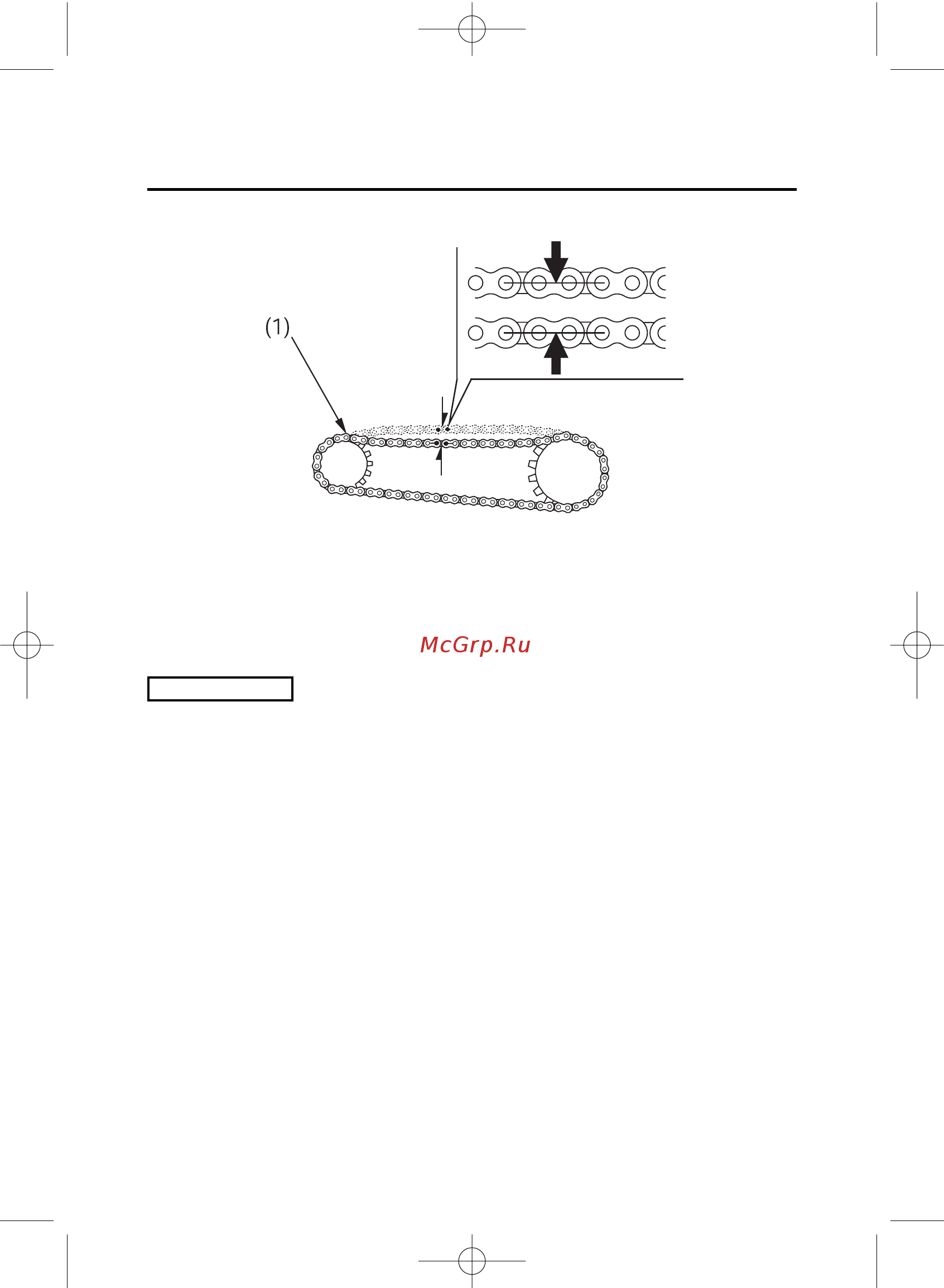

2. Прогиб цепи проверяется на различных участках цепи. Прогиб
приводной цепи не должен изменяться. Если прогиб увеличен только в
некоторых секторах цепи, это означает, что несколько звеньев
"закисли" и заедают. "Закисание" и заедание часто можно устранить
смазкой.
Превышение максимально допустимого прогиба цепи может привести к
повреждению кожухов двигателя.
3. Осматривайте приводную цепь на предмет наличия следующего:
• поврежденных роликов
• ослабших осей
• сухих или ржавых звеньев
• закисших или заедающих звеньев
• чрезмерного износа
• повреждённых или отсутствующих стопорных колец
Приводная цепь (см. стр. 152) с повреждёнными роликами, ослабшими
осями или отсутствующими стопорными кольцами подлежит замене.
Цепь с отсутствием смазки или со следами ржавчины требует
дополнительной смазки (см. стр. 151). "Закисшие" или заедающие звенья
должны быть тщательно смазаны и "разработаны". При необходимости
отрегулируйте прогиб цепи.
(продолжение на следующей странице)
Приводная цепь
Обслуживание мотовездехода Honda 147
25$35 мм
(1) приводная цепь
ПРИМЕЧАНИЕ
TRX450_rus.qxp 26.07.2005 17:40 Page 147
