Русский
Русский
2221

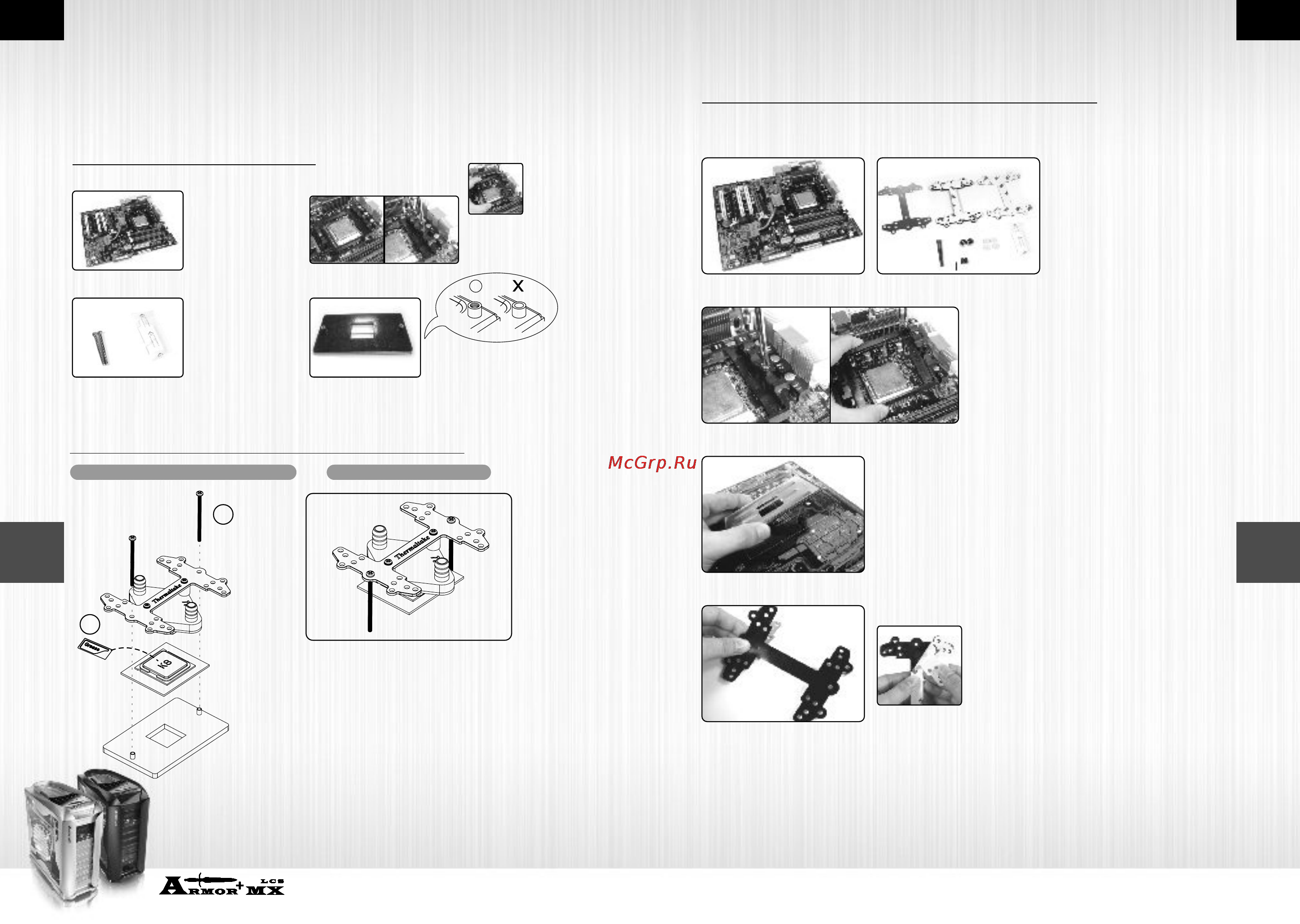

Установка фиксатора на материнскую плату
B. Установка с помощью прилагаемых фиксаторов
Материнская плата AMD K8
A-металлический
H-образный фиксатор
B-прокладка
C-изолятор
D-винты 50 мм
E-гайки-барашки
F-белые шайбы
G-термосостав
I -проставки
Компоненты
для AMD K8.
Снимите с материнской платы
модуль крепления.
Снимите заднюю пластину на задней
части материнской платы.
Снимите пленку с задней части изолятора
(C) и установите его на H-образный
металлический фиксатор (A).
Примечание. При нанесении клея на
прокладку во время ее установки на
материнскую плату прокладку не
потребуется снимать в дальнейшем.
Если планируется снять прокладку
для последующего использования,
не снимайте защитную пленку.
A
B
C
D
E
F
G
Проверка задней пластины
Установка водоблока на материнскую плату
4.4.3 AMD K8 Socket 754 / 939 / 940 - крепление
водоблока на ЦП
А. Стандартная установка - крепление водоблока к задней
пластине материнской платы
Материнская
плата AMD K8
Компоненты
для AMD K8.
G-термосостав
H-винты 38 мм
Снимите с материнской
платы раму крепления.
Проверьте заднюю пластину!
A. Если на задней пластине имеются
проставки с резьбой, выполните
указания по стандартной установке.
B. Если на задней пластине ОТСУТСТВУЮТ
проставки с резьбой, перейдите к шагу,
описанному на стр. 22.
1.Нанесите на процессор тонкий слой
термосостава (G).
2.Установите водоблок на процессор.
3.Закрепите водоблок на материнской
плате с помощью винтов (H).
H
G
G
H
Покомпонентное изображение
Изображение в сборе
