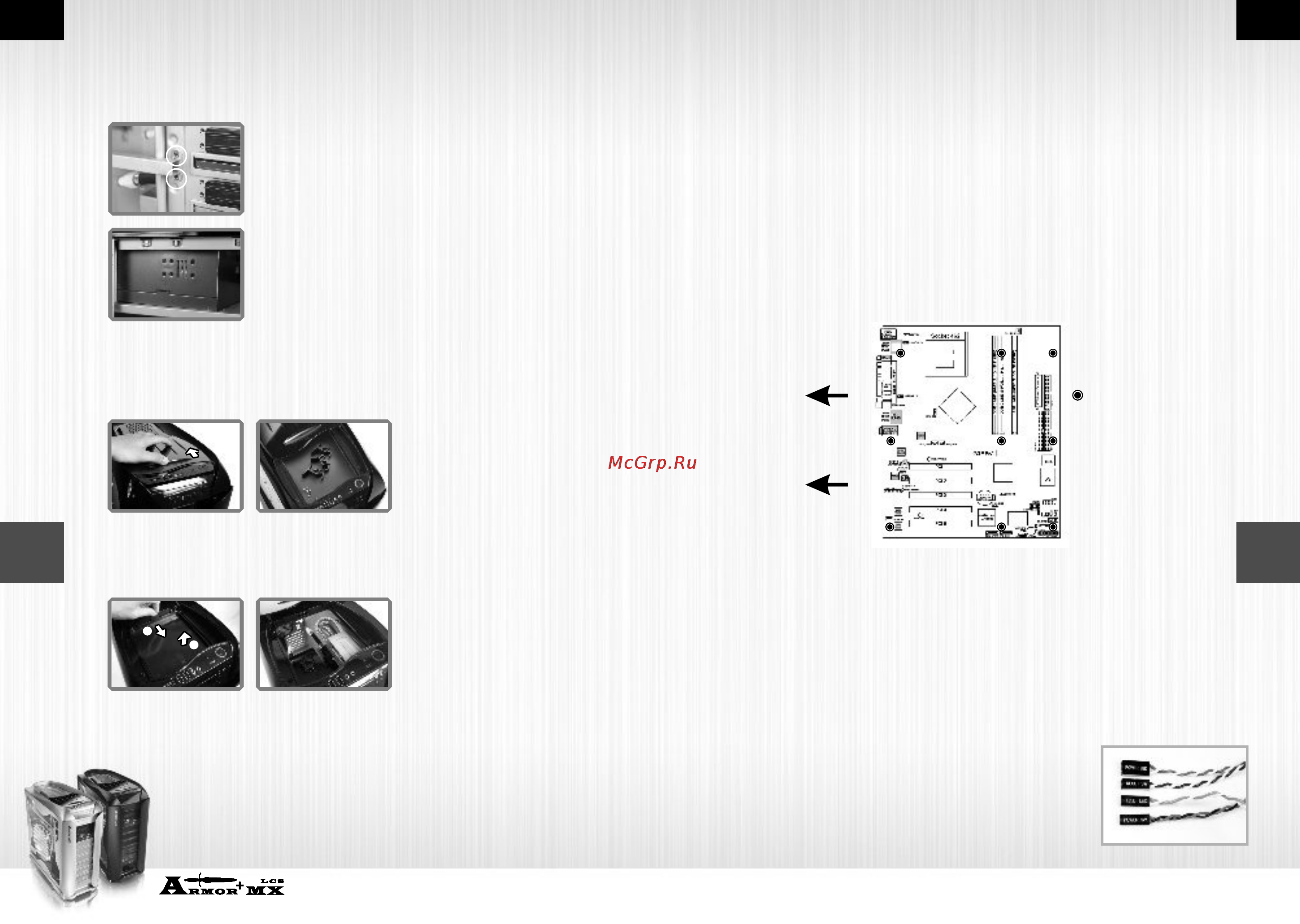

![Thermaltake Armor+ MX [5/17] 頁面 5](/views2/1118109/page5/bg5.png)
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Русский
Русский
10
9
Установка блока
питания завершена.
Закрепите блок
питания шурупами.
2.8 Хранение периферийных устройств
Скользящая крышка на корпусе системного блока
обеспечивает дополнительное пространство для
хранения небольшого, по размерам, инструмента
и периферийных устройств.
Чтобы открыть отсек для хранения, нужно нажать
на крышку.
3.1 Установка материнской платы
Глава 3 Установка материнской платы
и прокладка кабелей
Для каждой материнской платы применяется разная схема расположения проставок.
При установке материнской платы в корпус настоятельно рекомендуется ознакомиться
с руководством материнской платы. Armor+ MX поддерживает материнские платы ATX
и Micro ATX. Для материнской платы может потребоваться специальная панель
ввода/вывода, которая должна поставляться с материнской платой.
Направление установки:
При установке материнской платы обязательно следуйте указаниям производителя
материнской платы относительно направления установки. На большинстве
стандартных материнских плат край с внешними портами располагается в задней
части корпуса. Перед креплением материнской платы внутри корпуса настоятельно
рекомендуется установить ЦП, радиатор и модульные компоненты.
= расположение
отверстий для винтов.
Запомните это
расположение и
сначала вставьте в
корпус прилагаемые
проставки.
Этой стороной
к задней части
корпуса
Приведенная выше иллюстрация представляет собой пример схемы
материнской платы. Для получения более подробной информации о
расположении отверстий для винтов см. руководство материнской платы.
3.2 Подключение индикаторов корпуса
На передней части корпуса расположено несколько индикаторов и проводов выключателей
(ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ*1, ИНДИКАТОР ПИТАНИЯ*1, ИНДИКАТОР РАБОТЫ ЖЕСТКИХ
ДИСКОВ*1, ПЕРЕКЛЮЧАТЕЛЬ СБРОСА*1). Перед подсоединением этих проводов к
монтажной колодке панели на материнской плате изучите руководство пользователя
производителя материнской платы. Как правило, эти провода имеют маркировку.
В противном случае определите их источник на передней панели корпуса.
- POWER LED (ИНДИКАТОР ПИТАНИЯ)
подключается к разъему PLED на материнской плате
- POWER SW (ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ)
подключается к разъему PWR на материнской плате
- H.D.D LED (ИНДИКАТОР РАБОТЫ ЖЕСТКИХ ДИСКОВ)
подключается к 2-контактному разъему HDD LED
- RESET SW (ПЕРЕКЛЮЧАТЕЛЬ СБРОСА)
подключается к разъему RSW на материнской плате
1
