Русский
Русский
8
7

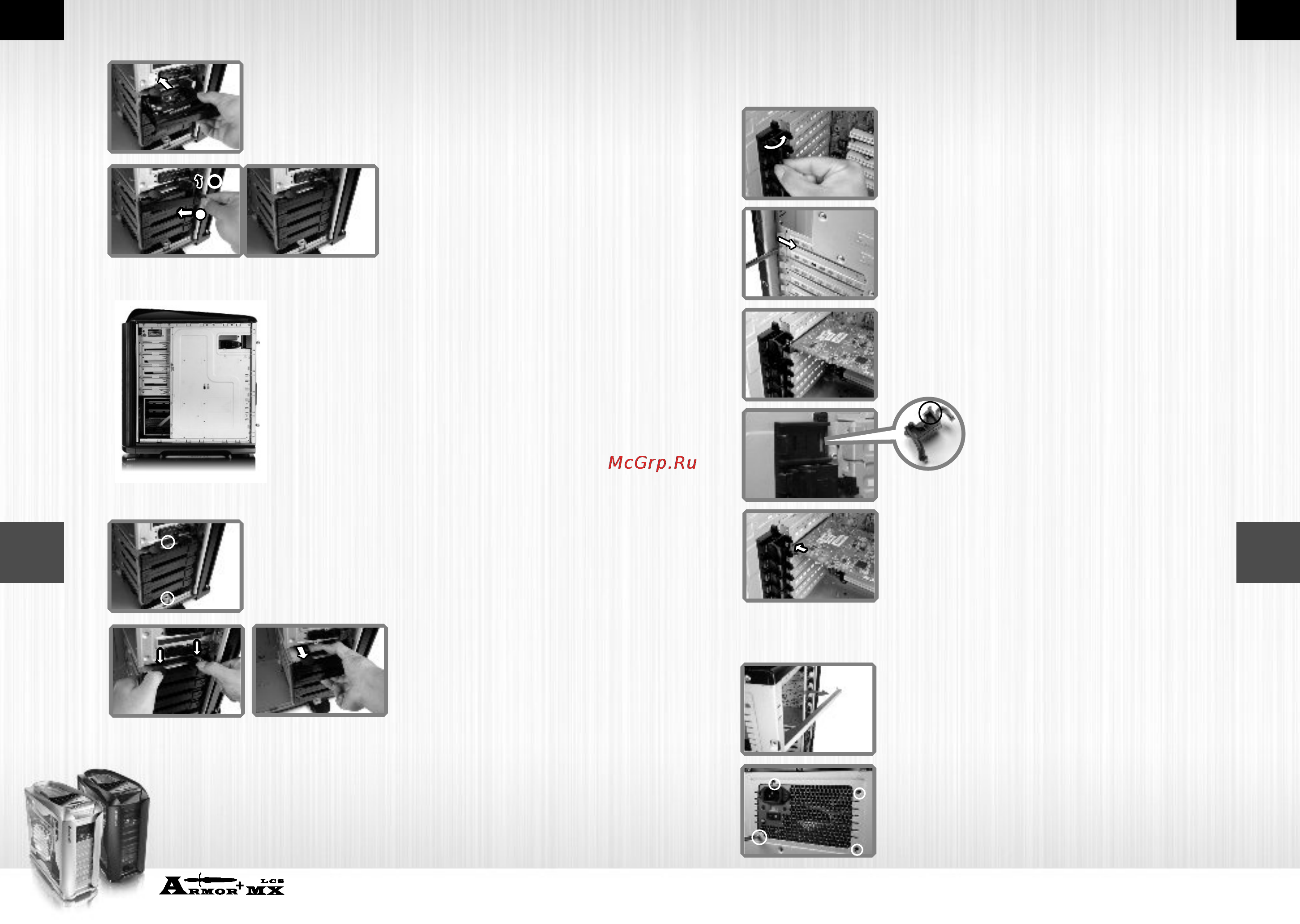

2.5 Извлечение каркаса для жестких дисков
Нажмите ручку и извлеките каркас.
Отверните винты с
накатанными
головками из каркаса.
1
2
Подсоедините и
проложите кабели
жесткого диска.
Нажмите ручку, чтобы закрепить лоток для
жестких дисков.
Установите лоток для
жестких дисков обратно
в отсек дисковода.
Снимите кронштейн PCI.
Установите графическую плату
в материнскую плату, закрепив
ее на кронштейне PCI и вставив
его в разъем PCI.
Внимание.
Установите штифт
в отверстие.
Закройте пластмассовый
фиксатор, чтобы закрепить
графическую плату.
2.7 Установка блока питания
Откройте пластмассовый фиксатор,
как показано на рисунке.
Развинтите шурупы крепления
блока питания.
Поместите блок питания в
место, как показано на рисунке
и закрепите шурупами.
2.6 Использование разъема PCI,
не требующего применения инструментов
