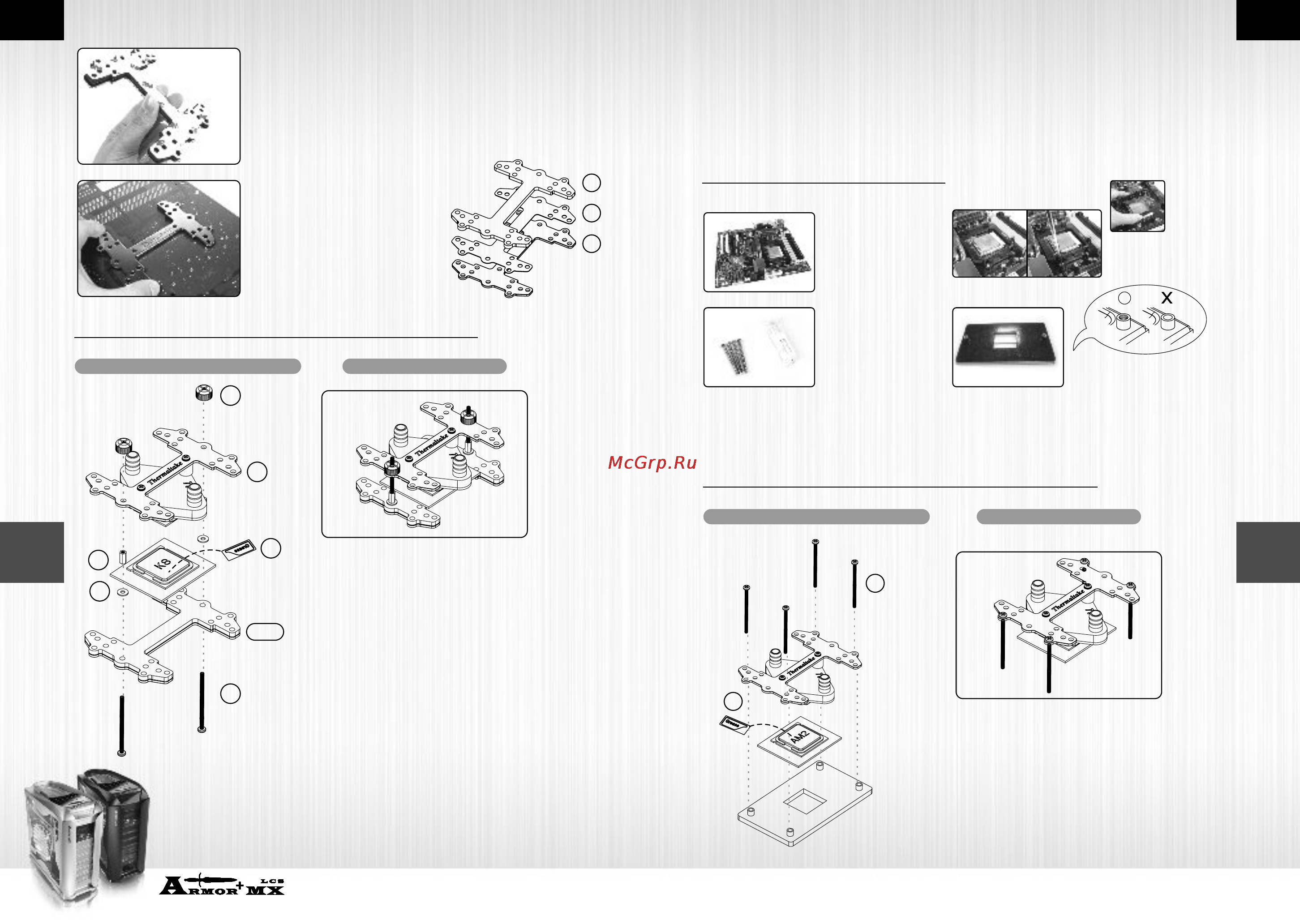

Thermaltake Armor+ MX [12/17] Покомпонентное изображение изображение в сборе
![Thermaltake Armor+ MX [12/17] Покомпонентное изображение изображение в сборе](/views2/1118109/page12/bgc.png)
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Русский
Русский
2423
Нанесите на изолятор (C) и прокладку (B) клей
и совместите их. Склейте H-образный
металлический фиксатор (A) и изоляторы (BC).
Снимите защитный слой для крепления
конструкции на материнскую плату.
Закрепите H-образные
фиксаторы (включая ABC)
на задней части
материнской платы.
Установка водоблока на материнскую плату
1.Вставьте винты (D) через
фиксатор (ABC) в два отверстия
на материнской плате.
2.Во избежание прохождения
электрического тока установите
на винты шайбы (F).
3.Установите на винты проставки (I),
чтобы зафиксировать винты на
материнской плате.
4.Нанесите на процессор тонкий
слой термосостава (G).
5.Установите водоблок на процессор
через винты и закрепите его с
помощью гаек-барашков (E).
21
4.4.4 AMD Socket AM2/AM2+ - крепление
водоблока на ЦП
Материнская
плата AMD AM2
Компоненты для
AMD AM2/AM2+.
G-термосостав
H-винты 38 мм
Снимите с материнской
платы раму крепления.
Установка водоблока на материнскую плату
Проверка задней пластины
Проверьте заднюю пластину!
А. Стандартная установка - крепление водоблока к задней
пластине материнской платы
1.Нанесите на процессор тонкий слой
термосостава (G).
2.Установите водоблок на процессор.
3.Закрепите водоблок на материнской
плате с помощью винтов (H).
H
G
G
H
A
C
B
E
A
I
F
D
G
A
C
B
A. Если на задней пластине имеются
проставки с резьбой, выполните
указания по стандартной установке.
B. Если на задней пластине
ОТСУТСТВУЮТ проставки с
резьбой, перейдите к шагу,
описанному на стр. 25.
Покомпонентное изображение
Изображение в сборе
Покомпонентное изображение
Изображение в сборе
