Thermaltake Armor+ MX [8/17] Комплектация
![Thermaltake Armor+ MX [8/17] Комплектация](/views2/1118109/page8/bg8.png)
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Серия VH8000
За пределами прошлого, обгоняя настоящее, опережая конкуренцию
Русский
Русский
1615
D E F
G
H
I
J
K
L
N
M
P
O
A
B
C
4.3 Действия по установке

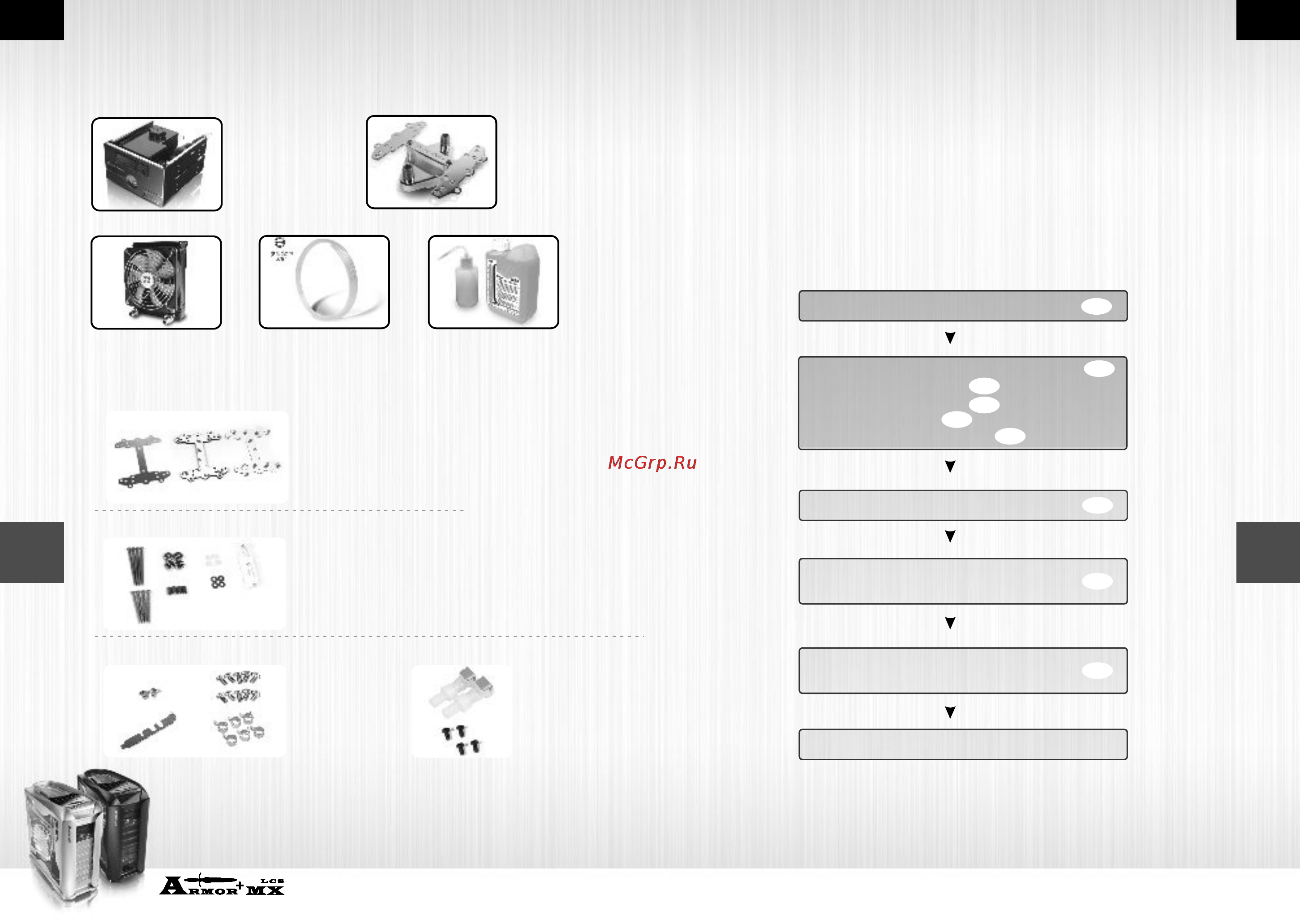

4.2 Комплектация
Чувствительная к
ультрафиолету охлаждающая
жидкость (1000 куб. см) x 1
Резервуар многоразового
использования x 1
Радиатор TMG диаметром
12 см с вентилятором с
переменной скоростью
1300~2400 об/мин
(встроенный)
Чувствительная к
ультрафиолету водяная
трубка 400 см с внутренним
диаметром 9,5 мм (3/8") x 1
Полностью медный
водоблок
Для Intel LGA 775/ 478
и AMD AM2/ AM2+/ K8
Упаковка(A)
Упаковка(B)
Упаковка(C)
A-металлический
H-образный фиксатор
B-прокладка
C-изолятор
D-винты 50 мм x 4
E-гайки-барашки x 4
F-белые шайбы x 4
G-термосостав
H-винты 38 мм x 4
I -проставки x 4
J -красные шайбы x 4
Завершение установки
Комплектация
P.15
Установка водоблока
‧Intel LGA775
‧Intel P4 478
‧AMD K8
‧AMD AM2 / AM2+
P.17
Установка водяной трубки
P.27
Заполните охлаждающей
жидкостью
Радиатора диаметром
12 см и основного блока
P.30
P.29
Фиксаторы для :
- Intel LGA 775 и P4 478
- AMD AM2/AM2+ и K8
P-винты (для
радиатора) x 4
K-винты 6 мм для
кронштейна PCI x 2
L -кронштейн PCI
M-винты 5 мм x 10
N -хомуты шлангов
(для трубки) x 6
Процедуры по установке настоятельно рекомендуется
выполнять в указанном ниже порядке.
В противном случае может произойти утечка или
повреждение компонентов.
P.17
P.19
P.21
P.24
Водяная система
охлаждения
(встроенная) для
отсеков дисководов
2U компьютера
Основной
блок :
O-разъем
Quickconn x 2
Содержание
- Глава 1 информация об изделии 1
- Глава 2 механическая эксплуатация корпуса 1
- Глава 3 установка материнской платы и прокладка кабелей 1
- Глава 4 установка системы водяного охлаждения 1
- Ограниченная ответственность 1
- Содержание 1
- 頁面 1 1
- Глава 1 информация об изделии 2
- Глава 2 механическая эксплуатация корпуса 2
- Открытие боковой панели 2
- Открытие левой боковой панели 2
- Открытие правой боковой панели 2
- Технические характеристики 2
- 頁面 2 2
- Как извлечь 5 25 дюймовое устройство 3
- Как установить крышку отсека 5 25 дюймового дисковода на место 3
- Установка 3 5 дюймовых устройств 3
- Установка 5 25 дюймовых устройств 3
- Установка жесткого диска 3
- 頁面 3 3
- Извлечение каркаса для жестких дисков 4
- Использование разъема pci не требующего применения инструментов 4
- Установка блока питания 4
- 頁面 4 4
- Глава 3 установка материнской платы и прокладка кабелей 5
- Подключение индикаторов корпуса 5
- Установка материнской платы 5
- Хранение периферийных устройств 5
- 頁面 5 5
- Подключение esata 6
- Подключение usb 6
- Подключение usb 2 6
- Подключение аудиоразъема 6
- Функция audio ac 97 6
- Функция audio azalia 6
- 頁面 6 6
- Глава 4 установка системы водяного охлаждения 7
- Перед установкой системы водяного охлаждения thermaltake настоятельно рекомендуется внимательно прочитать руководство и проверить комплектацию системы обязательно выполняйте указания по установке пошагово неправильная установка может привести к серьезному повреждению системы а также блока водяного охлаждения компания thermaltake не несет ответственности за любые убытки понесенные в результате неправильной установки и использования данного изделия 7
- Предупреждение 7
- Технические характеристики 7
- 頁面 7 7
- Intel lga775 intel p4 478 amd k8 amd am2 am2 8
- Водяная система охлаждения встроенная для отсеков дисководов 2u компьютера 8
- Действия по установке 4 комплектация 8
- Завершение установки 8
- Заполните охлаждающей жидкостью 8
- Комплектация 8
- Основной блок 8
- Процедуры по установке настоятельно рекомендуется выполнять в указанном ниже порядке в противном случае может произойти утечка или повреждение компонентов 8
- Радиатора диаметром 12 см и основного блока 8
- Упаковка a 8
- Упаковка b 8
- Упаковка c 8
- Установка водоблока 8
- Установка водяной трубки 8
- 頁面 8 8
- Intel lga 775 крепление водоблока на цп 9
- Установка водоблока 9
- Установка водоблока на материнскую плату 9
- Установка фиксатора на материнскую плату 9
- 頁面 9 9
- Intel p4 socket 478 крепление водоблока на цп 10
- Установка водного блока на материнскую плату 10
- Установка фиксатора на материнскую плату 10
- 頁面 10 10
- Amd k8 socket 754 939 940 крепление водоблока на цп 11
- B установка с помощью прилагаемых фиксаторов 11
- А стандартная установка крепление водоблока к задней пластине материнской платы 11
- Материнская плата amd k8 11
- Проверка задней пластины 11
- Установка водоблока на материнскую плату 11
- Установка фиксатора на материнскую плату 11
- 頁面 11 11
- Amd socket am2 am2 крепление водоблока на цп 12
- А стандартная установка крепление водоблока к задней пластине материнской платы 12
- Вставьте винты d через фиксатор abc в два отверстия на материнской плате 2 во избежание прохождения электрического тока установите на винты шайбы f 3 установите на винты проставки i чтобы зафиксировать винты на материнской плате 4 нанесите на процессор тонкий слой термосостава g 5 установите водоблок на процессор через винты и закрепите его с помощью гаек барашков e 12
- Закрепите h образные фиксаторы включая abc на задней части материнской платы 12
- Нанесите на изолятор c и прокладку b клей и совместите их склейте h образный металлический фиксатор a и изоляторы bc снимите защитный слой для крепления конструкции на материнскую плату 12
- Нанесите на процессор тонкий слой термосостава g 2 установите водоблок на процессор 3 закрепите водоблок на материнской плате с помощью винтов h 12
- Покомпонентное изображение изображение в сборе 12
- Проверка задней пластины 12
- Установка водоблока на материнскую плату 12
- 頁面 12 12
- B установка с помощью прилагаемых фиксаторов 13
- Установка водоблока на материнскую плату 13
- Установка фиксатора на материнскую плату 13
- 頁面 13 13
- Подсоединение водоблока к радиатору 14
- Подсоединение основного блока к водоблоку 14
- Подсоединение радиатора к основному блоку 14
- Установка водяной трубки 14
- Шаг 14
- 頁面 14 14
- Вход 15
- Выход 15
- Заправка охлаждающей жидкости 15
- Основной блок 15
- Подсоединение разъема quickconn 15
- Радиатор диаметром 12 см 15
- Установка радиатора диаметром 12 см и основного блока 15
- 頁面 15 15
- График обслуживания 16
- Для обеспечения оптимальной эффективности охлаждения необходимо выполнять запланированную проверку системы водяного охлаждения 16
- Емкость для воды 16
- Насос 16
- Радиатор 16
- Трубки 16
- Установка завершена 16
- 頁面 16 16
- В зависимости от использования или окружающей среды для обеспечения оптимальной производительности настоятельно рекомендуется проверять уровень воды один раз в месяц если уровень воды находится ниже отметки низкого уровня выполните действия по установке стр 30 для замены охлаждающей жидкости 17
- В как выполнить демонтаж системы водяного охлаждения о 17
- В как проверить работу насоса о 17
- В как часто необходимо заменять в системе охлаждающую жидкость о 17
- В можно ли установить в систему водяного охлаждения другие комплекты расширения о 17
- В охлаждающей жидкости performance coolant поставляемой с armor mx lcs содержится материал на водной основе который подвергается естественному испарению в зависимости от использования и окружающей среды охлаждающая жидкость может заканчиваться это является нормальным для обеспечения наивысшей производительности настоятельно рекомендуется заменять охлаждающую жидкость каждые 6 месяцев 17
- В уровень охлаждающей жидкости понижается что происходит и что можно сделать о 17
- Вопросы и ответы 17
- Да существует множество комплектов расширения для всех компонентов пк для получения дополнительной информации посетите веб сайт www thermaltake com 17
- Положите руку на насос если он работает он должен слегка вибрировать 17
- Примечания 17
- Соединения трубок 17
- Специальная инструкция по демонтажу отсутствует см описание процедур установки и выполните их в обратном порядке 17
- 頁面 17 17
