WDR
WDR(Wide Dynamic Range) enlarges the advantage of a
screen, mostly effective photographing both indoor and
outdoor subjects simultaneously. In short, both subjects
can be distinctly revived. Select WDR... and press
[ENTER] to set up WDR LEVEL.
- LEVEL 1 : Controls the shutter speed while WDR
operates.
- LEVEL 2 : Controls the whole brightness while WDR
operates.
CAMERA ID OFF
IRIS WDR...
SHUTTER OFF
AGC LOW
WHITE BAL ATW1
FOCUS MODE AF
MOTION DET OFF
COLOR/BW COLOR
PRIVACY OFF
SPECIAL ...
PRESET ...
EXIT QUIT
(IRIS/WDR)
LEVEL1 L --- I --- H
LEVEL2 L --- I --- H
RET

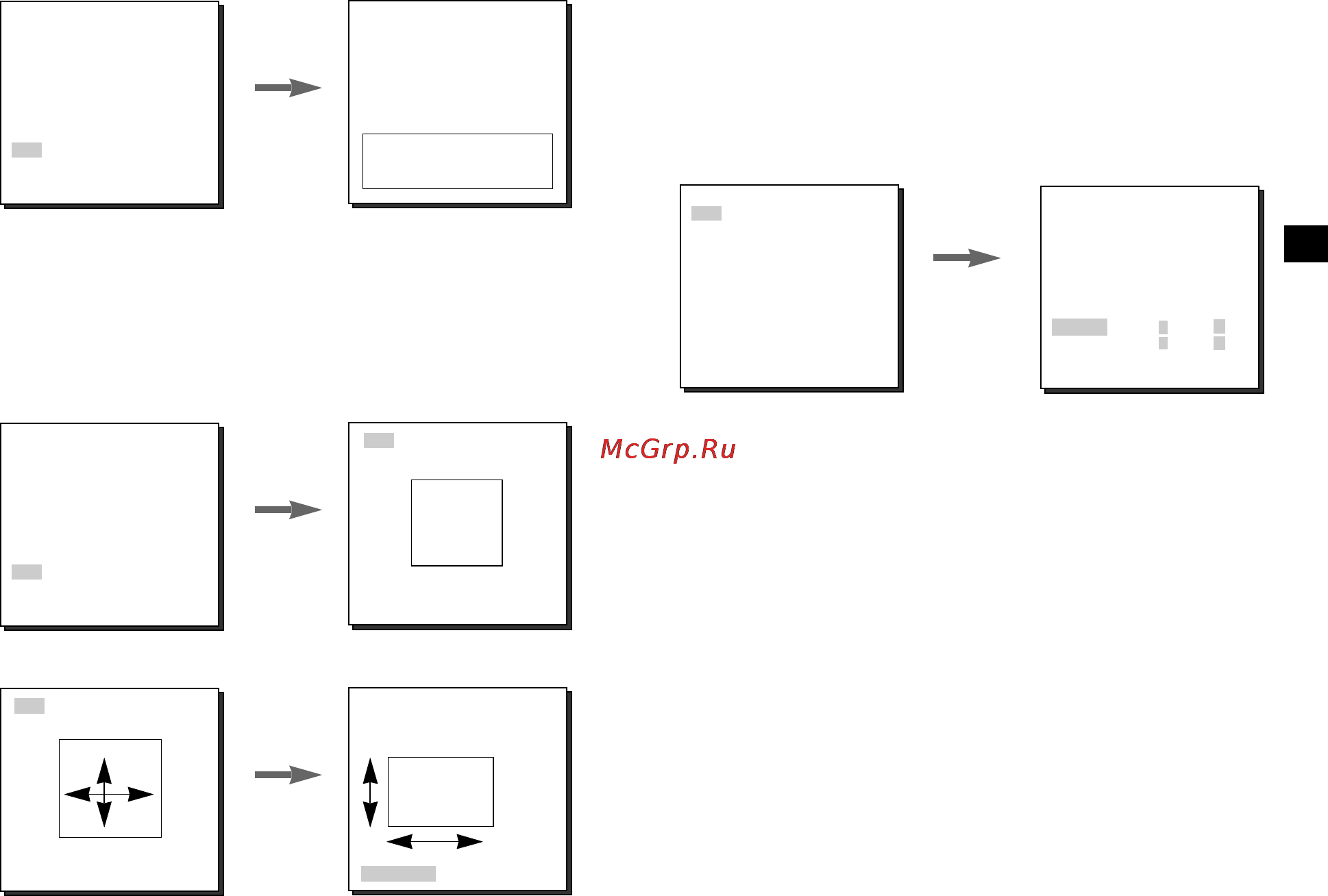

For items in the BLC menu, the user can set the size and location of
the BLC area by pressing [ENTER] key after put the cursor on
USER… using the [Left, Right] key. For SIZE items, you can use the
[Up, Down, Left, Right] key to designate the SIZE, and then press the
[ENTER] key. You can set the location for areas using the [Up, Down,
Left, Right] key in the LOCATION.
Use [Left, Right] key in the LEVEL menu to control the video
output level(brightness).
Press the
ENTER
button.
(IRIS/ALC)
BLC BOTTOM...
LEVEL (0) ----I----
RET
Press the
ENTER
button.
(IRIS/ALC)
BLC USER...
LEVEL (0) ----I----
RET
Press the
ENTER
button.
SIZE
LOCATION
SIZE
LOCATION
SIZE
LOCATION
00544A_C4207(P)-E+R+P 6/5/06 10:29 AM ˘` 17
