6. The requirements for RS485 control is as follows :
●
Signaling Speed: 9600 bps
●
Data Bit : 8 bits
●
Stop Bit : 1 bit
●
Parity Bit : none
SAMSUNG PROTOCOL
ADDRESS 0
TYPE
RS-485, HALF
BAUD RATE 9600
LENS OK
EEP VER 1.000
ROM VER 1.000
4. Determine the type of power supply and set the POWER
SELECTION switch accordingly. Next, plug the power
adapter into a wall outlet.
The requirements for the power adapter for each model are
as follows:
●
SCC-C4207(P) : DC12V 600mA
●
SCC-C4307(P) : AC24V 300mA
DC12V 600mA
5. If the camera operates normally, the following screen will
be displayed for 5 seconds and then disappears.
13

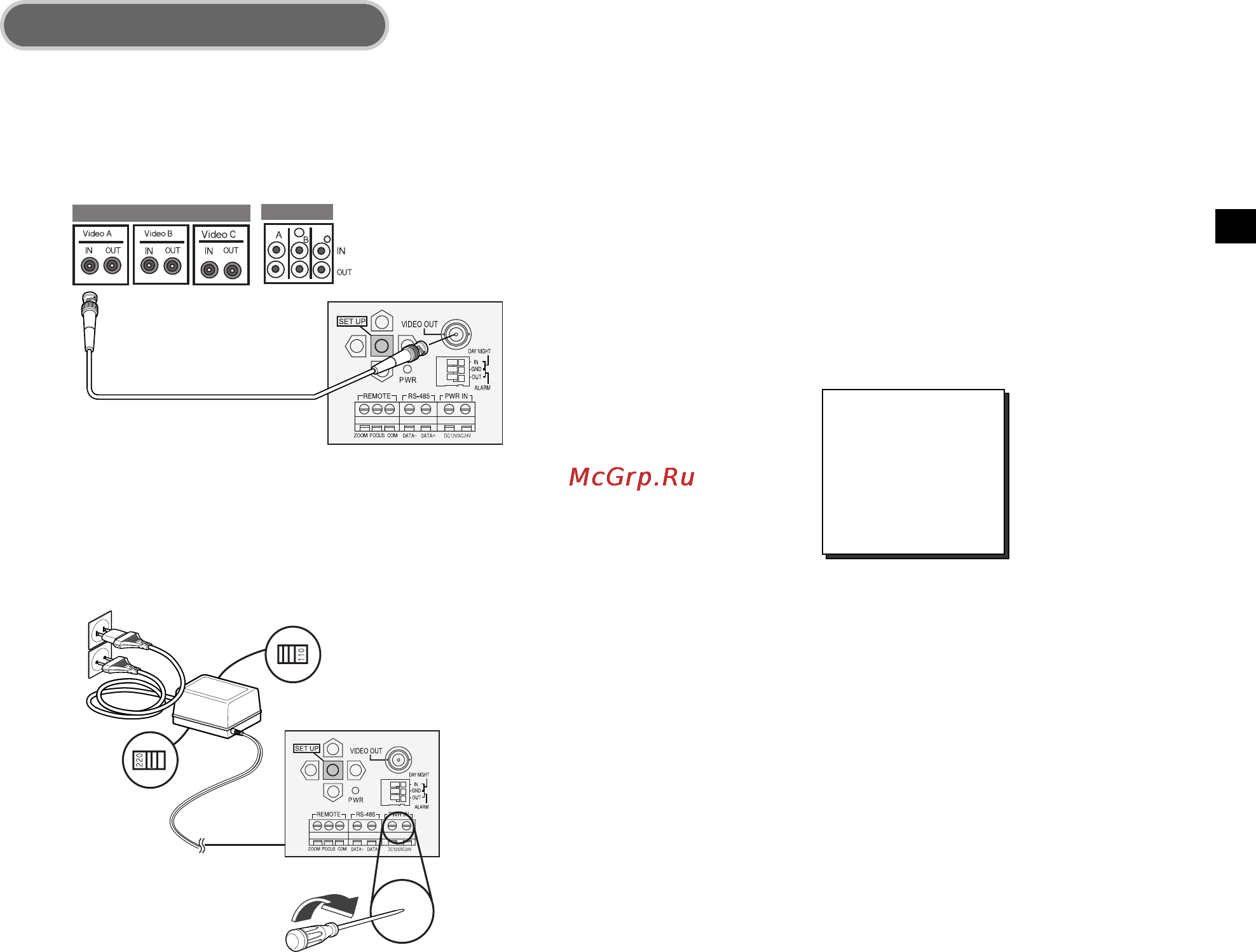

1. Connect one end of the BNC cable to the VIDEO OUT.
2. Connect the other end of the BNC cable to the VIDEO IN
of the monitor.
3.
Plug in the power adapter. Use a "minus" screwdriver to
connect one part of the power adapter, which consists of
two lines, to the POWER terminal of the camera as follows :
Video terminals on the back
of the monitor
BNC cable
POWER SELECTION switch
underneath the power adapte
POWER SELECTION
switch underneath the
power adapte
Connecting the Cables
❖
ROM VER and EEP VER may change without notice.
00544A_C4207(P)-E+R+P 6/5/06 10:29 AM ˘` 13
