3
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
EAU15110

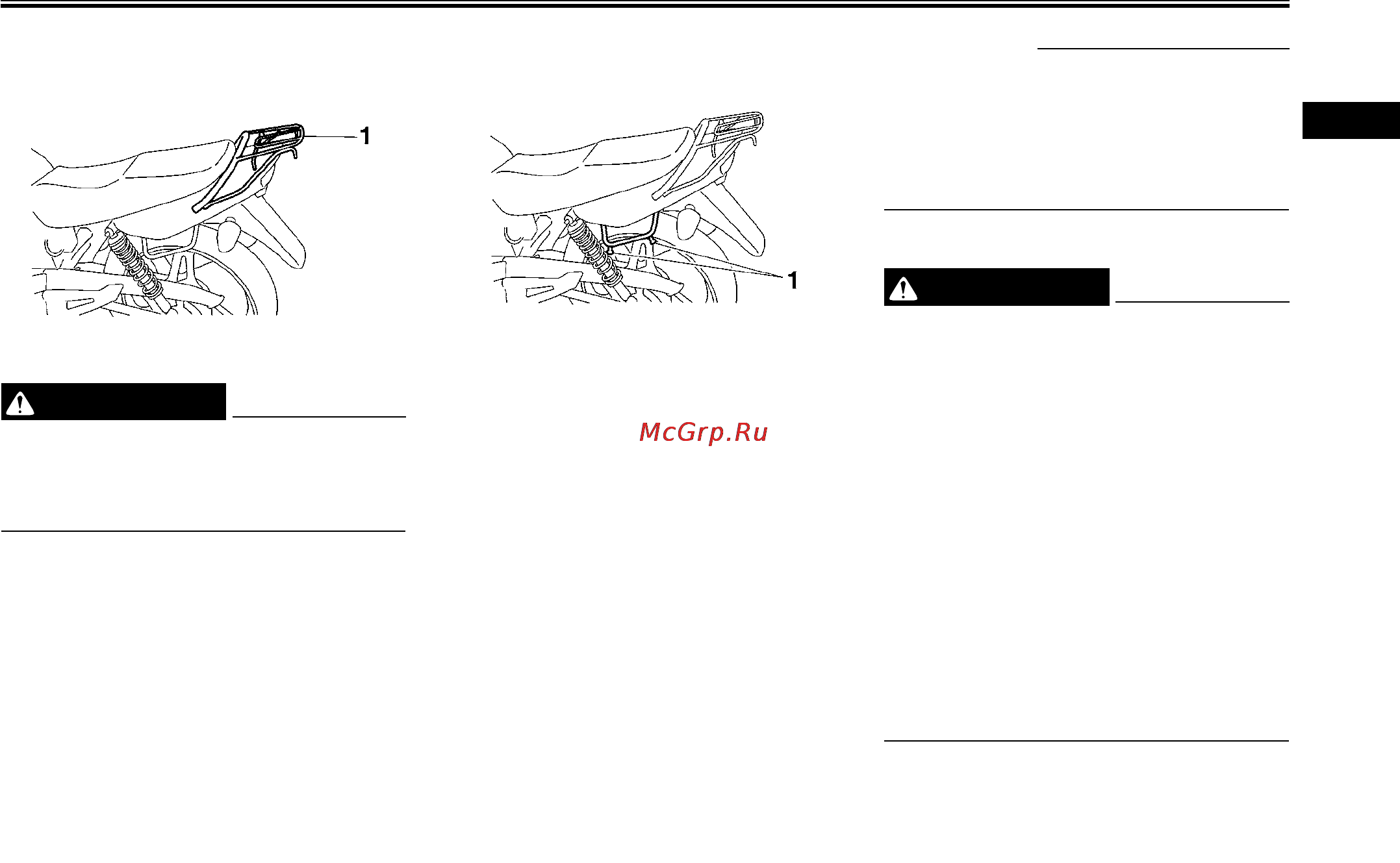

Багажник
1. Багажник
EWA10170
ПРЕДУПРЕЖДЕНИЕ
Не превышайте максимальную на-
грузку багажника — 3 кг.
Не превышайте максимальную на-
грузку мотоцикла — 198 кг.
●
●
EAU15190
Кронштейны для багажных ремней
1. Кронштейн для багажных ремней
Ниже задней части сиденья расположены
четыре кронштейна для багажных ремней.
EAU15301
Боковая подножка
Боковая подножка расположена с левой сто-
роны рамы. Поднимайте боковую подножку
и опускайте ее ногой, удерживая мотоцикл
вертикально.
ЗАМЕЧАНИЕ:
Встроенный переключатель боковой под-
ножки является частью системы выклю-
чения цепи зажигания, которая при опре-
деленных условиях выключает зажигание.
(Описание работы системы выключения
цепи зажигания приведено далее).
EWA10240
ПРЕДУПРЕЖДЕНИЕ
Запрещается езда на мотоцикле с опу-
щенной боковой подножкой, или если
боковая подножка не поднимается
должным образом (или не остается в
поднятом положении), в противном слу-
чае боковая подножка может соприкос-
нуться с землей, это отвлечет водителя
и может привести к потере управления.
Система выключения зажигания компа-
нии Yamaha разработана, чтобы води-
тель перед началом езды обязательно
поднял боковую подножку. Поэтому,
регулярно проверяйте эту систему, как
изложено ниже. В случае если она не ра-
ботает должным образом, обратитесь к
дилеру компании Yamaha для ее ремон-
та.
3-10
