6-19
6
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕЛКИЙ РЕМОНТ
3. Установите панель.
EAU22380
Проверка тормозных колодок пе-
реднего и заднего тормоза
Износ тормозных колодок тормозов перед-
него и заднего колеса следует проверять
через интервалы, указанные в таблице пе-
риодического технического обслуживания
и смазки.
EAU22430
Тормозные колодки тормоза
переднего колеса

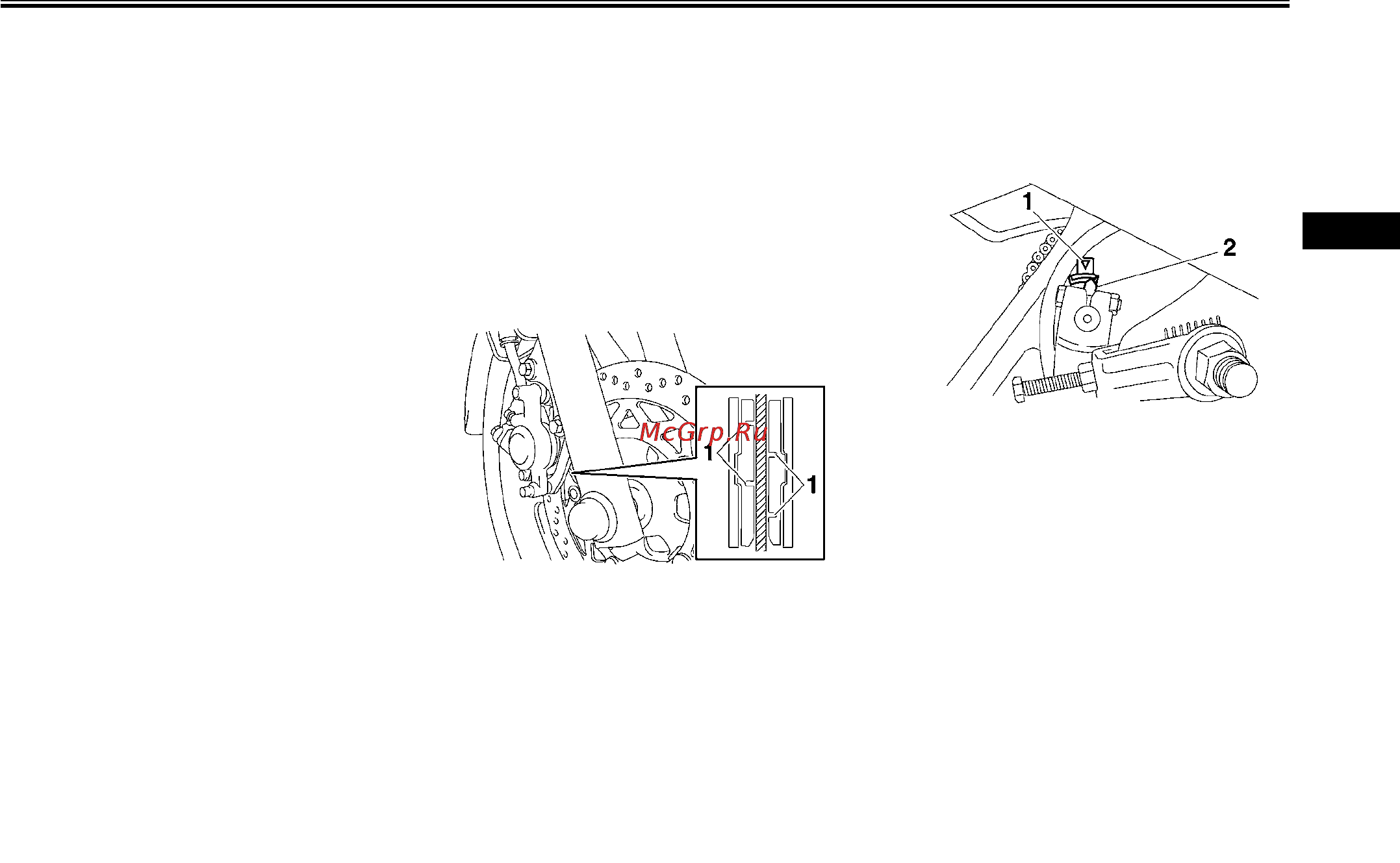

1. Канавка индикации износа тормозной колод-
ки
Для проверки износа тормозной колодки,
без необходимости разбирать тормоз-
ной механизм, каждая тормозная колодка
тормоза переднего колеса имеет канавки
индикации износа. Для контроля износа
тормозной колодки проверьте канавки ин-
дикации износа. Если тормозная колодка
износилась так, что канавки индикации из-
носа почти не видны, обратитесь к дилеру
компании Yamaha для замены комплекта
тормозных колодок.
EAU43170
Тормозные колодки заднего колеса
1. Отметка предельного износа тормозной ко-
лодки
2. Индикатор износа тормозной колодки
Механизм тормоза заднего колеса снабжен
индикатором износа, позволяющим без
разборки тормозного механизма проверить
износ тормозной колодки. Для контроля из-
носа тормозной колодки, проверьте поло-
жение индикатора износа при включении
тормоза. Если тормозная колодка износи-
лась так, что индикатор износа доходит до
отметки предельного износа, обратитесь к
дилеру компании Yamaha для замены комп-
лекта тормозных колодок.
