КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
EAU43150

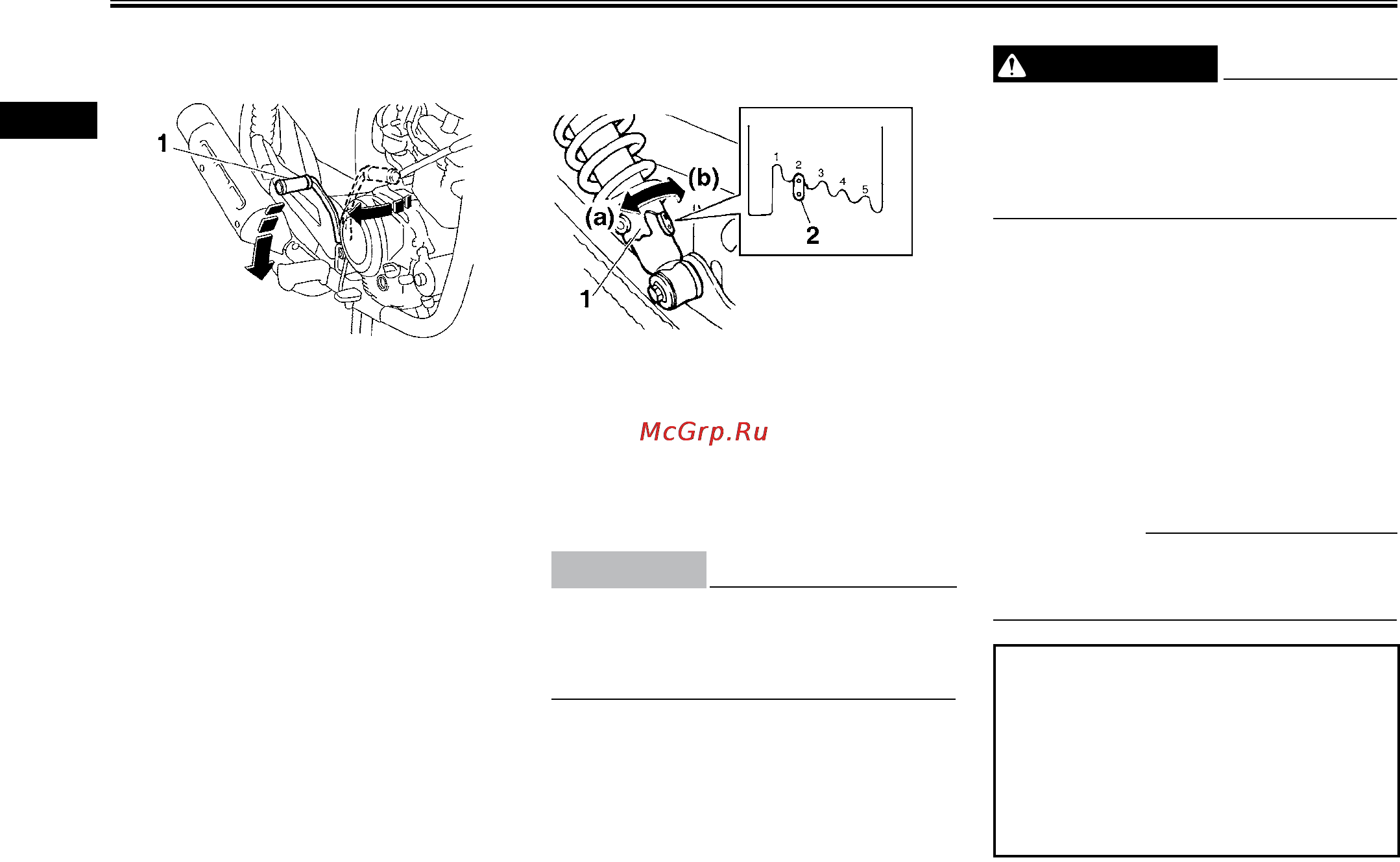

Ножной стартер
1. Ножной стартер
Если при помощи пускового выключателя
двигатель пустить не удалось, попытайтесь
пустить его при помощи ножного стартера.
Для того чтобы пустить двигатель, развер-
ните рычаг ножного стартера в рабочее
положение, слегка нажмите его ступней
вниз, до включения привода, затем сильно,
но плавно нажмите рычаг вниз. Эта модель
мотоцикла оборудована механическим
ножным стартером, который обеспечивает
запуск двигателя при любой включенной
передаче, если сцепление выключено, а бо-
ковая подножка поднята. Однако перед пус-
ком двигателя рекомендуется установить
коробку передач в нейтральное положение.
EAU14880
Регулировка амортизаторов
1. Регулировочное кольцо предварительной на-
грузки пружины
2. Индикатор положения
Каждый узел амортизатора снабжен регу-
лировочным кольцом предварительной на-
грузки пружины.
ECA10100
ОСТОРОЖНО
Не пытайтесь повернуть регулировоч-
ный механизм за пределы положений,
соответствующих минимальной и мак-
симальной жесткости.
EWA10210
ПРЕДУПРЕЖДЕНИЕ
Оба амортизатора следует отрегули-
ровать одинаковым образом, несоблю-
дение этого условия может привести
к ухудшению управляемости и потере
устойчивости.
Предварительная нагрузка пружины регу-
лируется следующим образом. Для увели-
чения предварительной нагрузки пружины
и, следовательно, увеличения жесткости
подвески, поверните регулировочное коль-
цо узла амортизатора в направлении (а).
Для уменьшения предварительной нагруз-
ки пружины и, следовательно, смягчения
подвески, поверните регулировочное коль-
цо узла амортизатора в направлении (b).
ЗАМЕЧАНИЕ:
Совместите соответствующую отметку на
регулировочном кольце с индикатором по-
ложения на амортизаторе.
Установки предварительной нагрузки
пружины:
Минимальная (мягкая подвеска):
1
Нормальная:
2
Максимальная (жесткая подвеска):
5
3-9
