3
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
Применение неэтилированного бензина
увеличивает срок службы свечей зажигания
и сокращает эксплуатационные расходы.
EAU13431
Каталитический нейтрализатор
Эта модель мотоцикла оборудована вы-
хлопной системой с каталитическим ней-
трализатором.
EWA10860
ПРЕДУПРЕЖДЕНИЕ
После работы выхлопная система нагрета
до высокой температуры. Перед проведе-
нием работ по техническому обслуживанию
убедитесь, что выхлопная система остыла.
ECA10700
ОСТОРОЖНО
Для предотвращения воспламенения и дру-
гих повреждений следует соблюдать следу-
ющие меры предосторожности.
Используйте только неэтилированный
бензин. Использование этилированно-
го бензина приводит к неустранимому
повреждению каталитического нейтра-
лизатора.
Не паркуйте мотоцикл возле возможных
очагов возгорания, например, травы и
других легковоспламеняющихся мате-
риалов.
Не допускайте длительной работы дви-
гателя на холостых оборотах.
EAU37210
●
●
●
Топливный кран
Топливо подается из топливного бака в кар-
бюратор через топливный кран. Кроме того,
топливный кран снабжен фильтром топли-
ва.
ЗАМЕЧАНИЕ:
В зависимости от модели мотоцикла, обоз-
наченные на топливном кране положения
отличаются, как изображено на приведен-
ных ниже иллюстрациях.

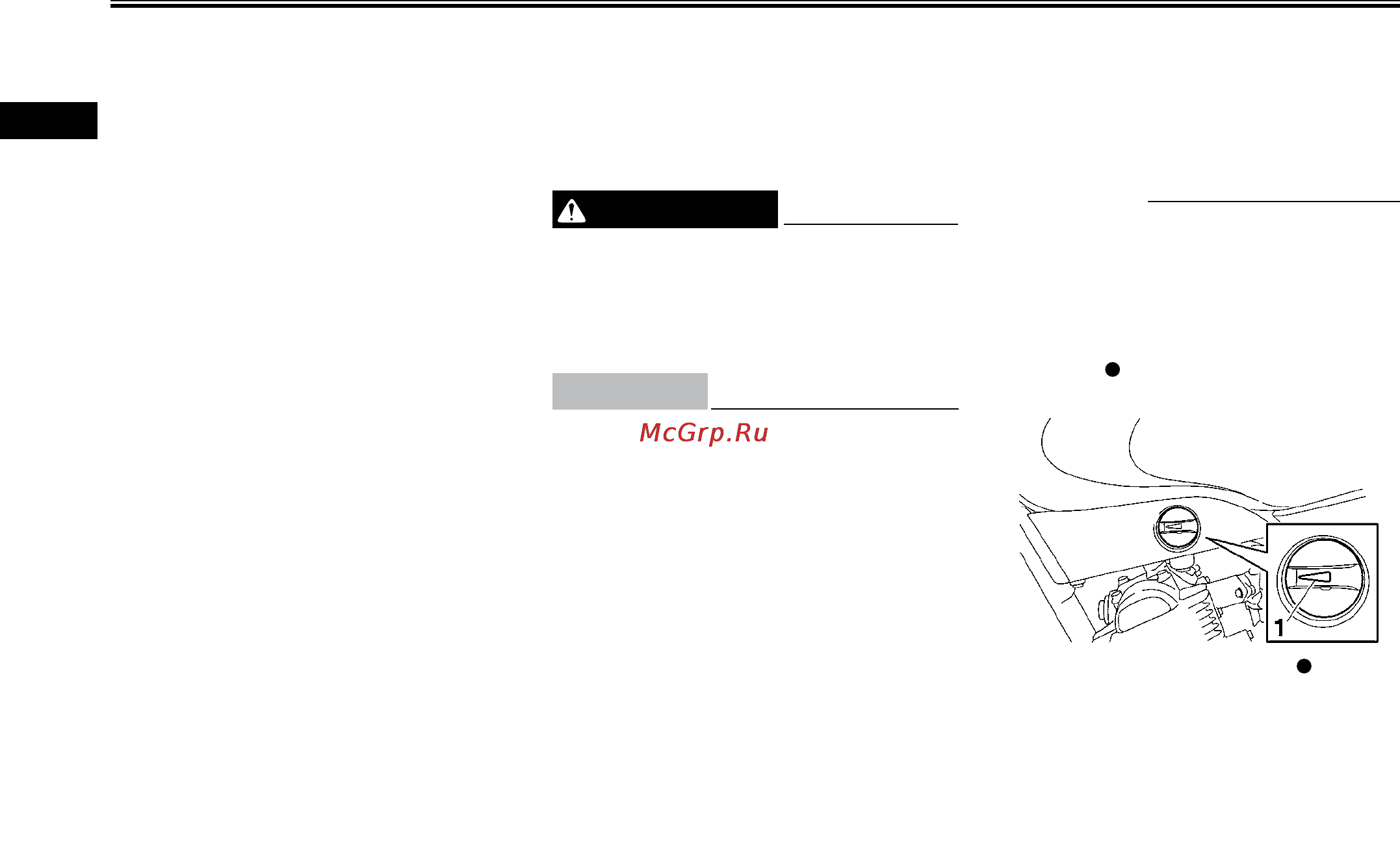

Топливный кран имеет три положения:
«OFF» или « »
1. Стрелка указывает на «OFF» или « ».
При таком положении ручки топливная ма-
гистраль перекрыта. Когда двигатель не ра-
ботает, обязательно устанавливайте ручку в
это положение.
3-7
