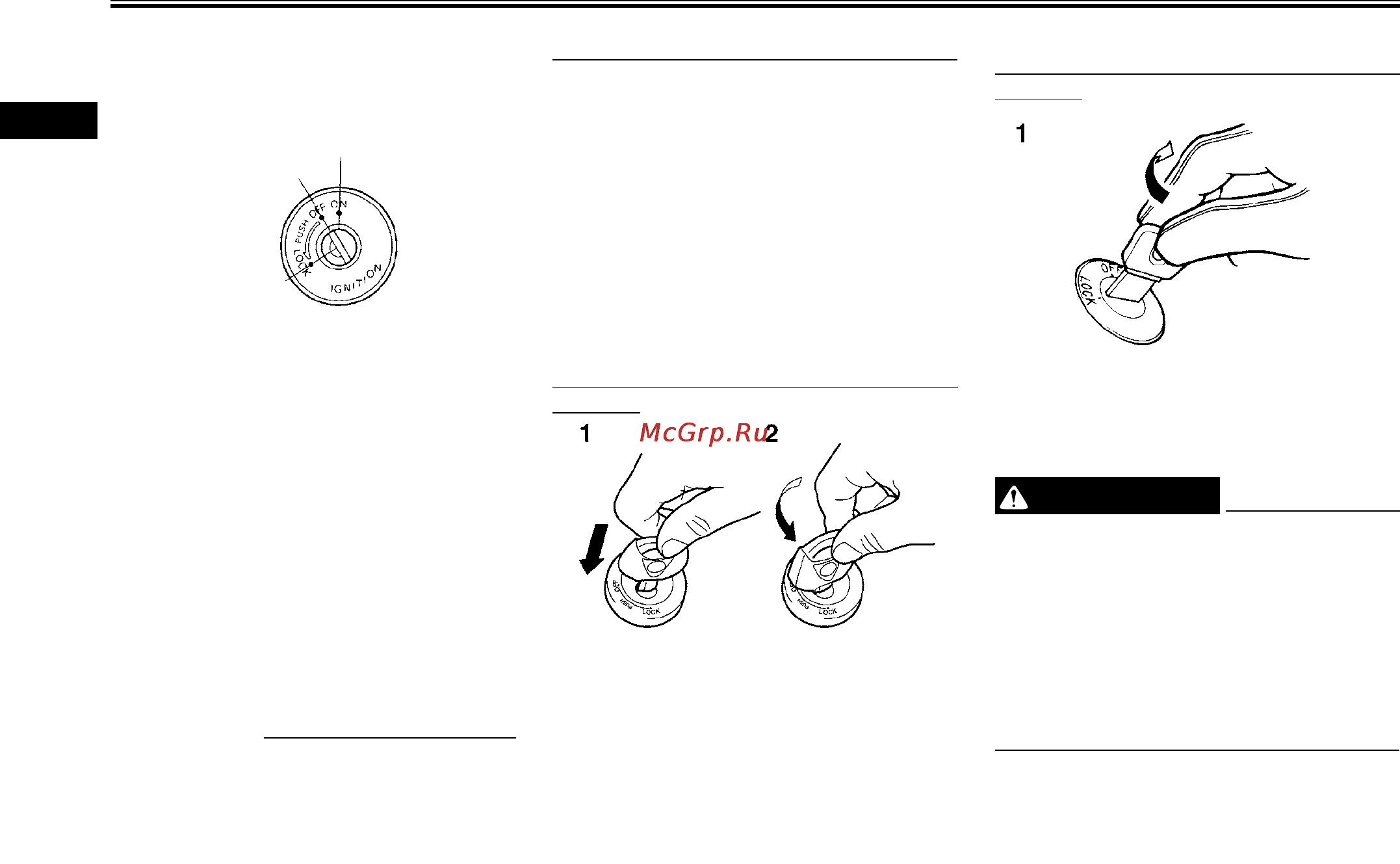

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ
EAU10460
Замок зажигания/замок рулевого
управления
ON [Вкл]
OFF [Выкл]
LOCK [Блокировка]
Замок зажигания/замок рулевого управ-
ления контролирует систему зажигания и
световое оборудование, а также использу-
ется для блокировки рулевого управления.
Различные положения замка зажигания
описаны ниже.
EAU33590
ВКЛ
Электропитание подается на все электри-
ческие цепи; включается подсветка при-
боров, задние фонари, вспомогательное
освещение, возможен пуск двигателя. Ключ
нельзя достать из замка зажигания.
ЗАМЕЧАНИЕ:
Фары автоматически включаются при стар-
те двигателя и остаются включенными до
тех пор, пока ключ не будет повернут в по-
ложение «OFF», даже если двигатель за-
глохнет.
EAU10660
OFF
Все электрооборудование выключено. Ключ
можно достать из замка зажигания.
EAU43140
LOCK
Рулевое управление заблокировано, все
электрооборудование выключено. Ключ
можно достать из замка зажигания.
Для того чтобы заблокировать рулевое уп-
равление
1. Нажмите.
2. Поверните.
1. Поверните руль до упора в левую сторо-
ну.
2. Нажмите ключ зажигания в положении
«OFF», затем в нажатом положении по-
верните его в положение «LOCK».
3. Выньте ключ.
Для того чтобы разблокировать рулевое уп-
равление
1. Поверните.
Вставьте ключ зажигания и поверните его в
положение «OFF».
EWA10060
ПРЕДУПРЕЖДЕНИЕ
Не поворачивайте ключ зажигания в
положение «OFF» или «LOCK» во время
движения мотоцикла. В противном слу-
чае все электрооборудование будет вы-
ключено, это может привести к потере
управления и дорожно-транспортному
происшествию. Перед поворотом клю-
ча зажигания в положение «OFF» или
«LOCK» следует остановить мотоцикл.
3-1
