6-13
6
ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕЛКИЙ РЕМОНТ

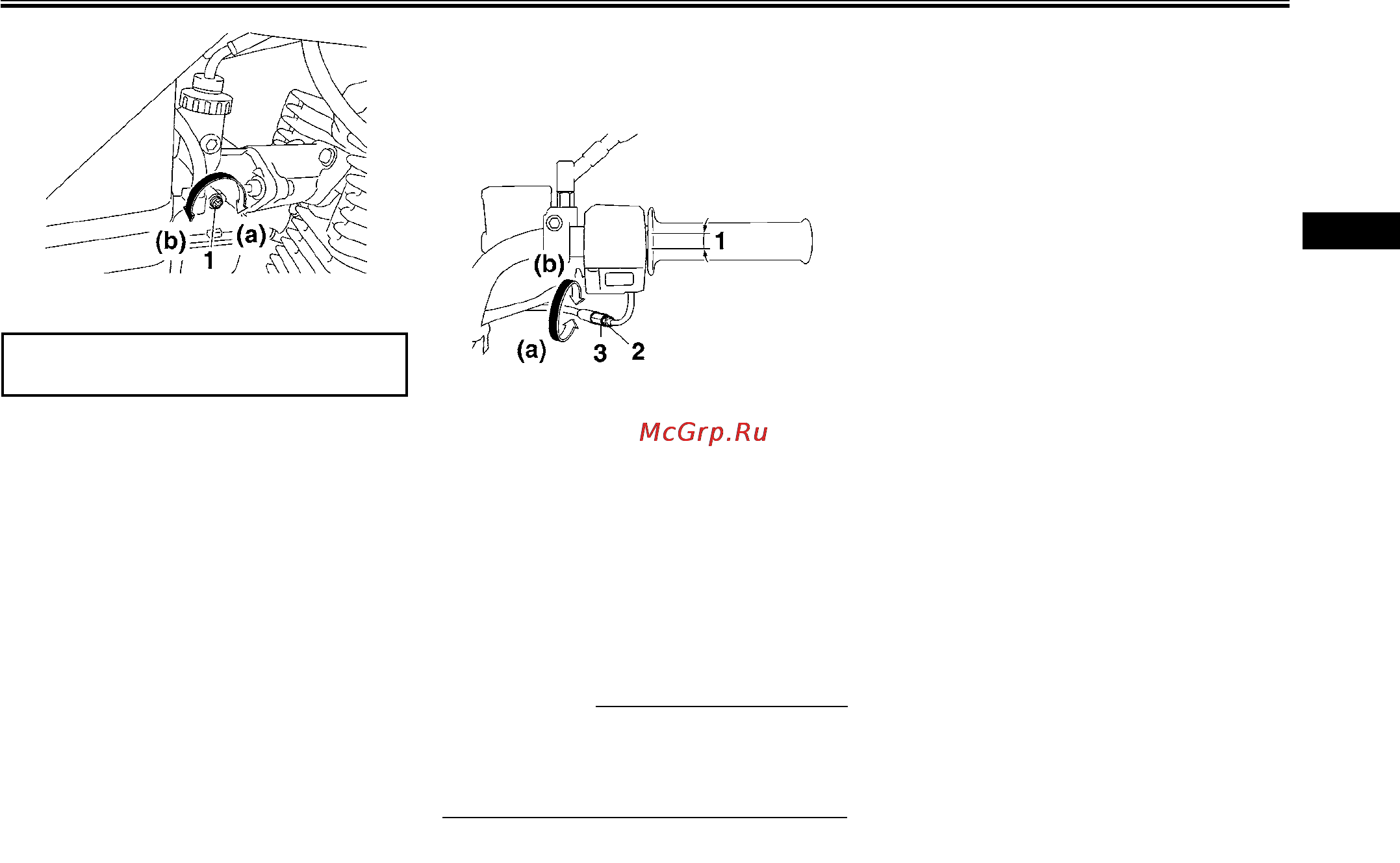

1. Ограничительный винт дроссельной заслонки
Обороты холостого хода двигателя:
1300-1500 об/мин
ЗАМЕЧАНИЕ:
Если указанные холостые обороты не удает-
ся установить изложенным выше способом,
обратитесь к дилеру компании Yamaha для
выполнения регулировки.
EAU21370
Регулировка свободного хода
троса дроссельной заслонки
1. Свободный ход троса дроссельной заслонки
2. Контргайка
3. Регулировочная гайка свободного хода троса
дроссельной заслонки
Измеренная величина свободного хода
троса дроссельной заслонки должна со-
ставлять 3,0-7,0 мм у ручки дроссельной
заслонки. Периодически проверяйте сво-
бодный ход троса дроссельной заслонки
и, при необходимости, регулируйте его, как
изложено ниже.
ЗАМЕЧАНИЕ:
Перед проверкой и регулировкой свобод-
ного хода троса дроссельной заслонки
следует должным образом отрегулировать
обороты холостого хода двигателя.
1. Слегка отверните контргайку.
2. Для увеличения свободного хода троса
дроссельной заслонки поверните ре-
гулировочную гайку в направлении (а).
Для уменьшения свободного хода троса
дроссельной заслонки поверните регу-
лировочную гайку в направлении (b).
3. Затяните контргайку.
