7
EMU33522
Прочтите руководства и наклейки
Перед эксплуатацией или обслуживанием этого подвесного мотора:
• Прочтите данное руководство.
• Прочтите все руководства, предоставленные вместе с судном.
• Прочтите все наклейки на подвесном моторе и на судне.
Если вам потребуется дополнительная информация, обратитесь к вашему дилеру фирмы Yamaha.
EMU33832

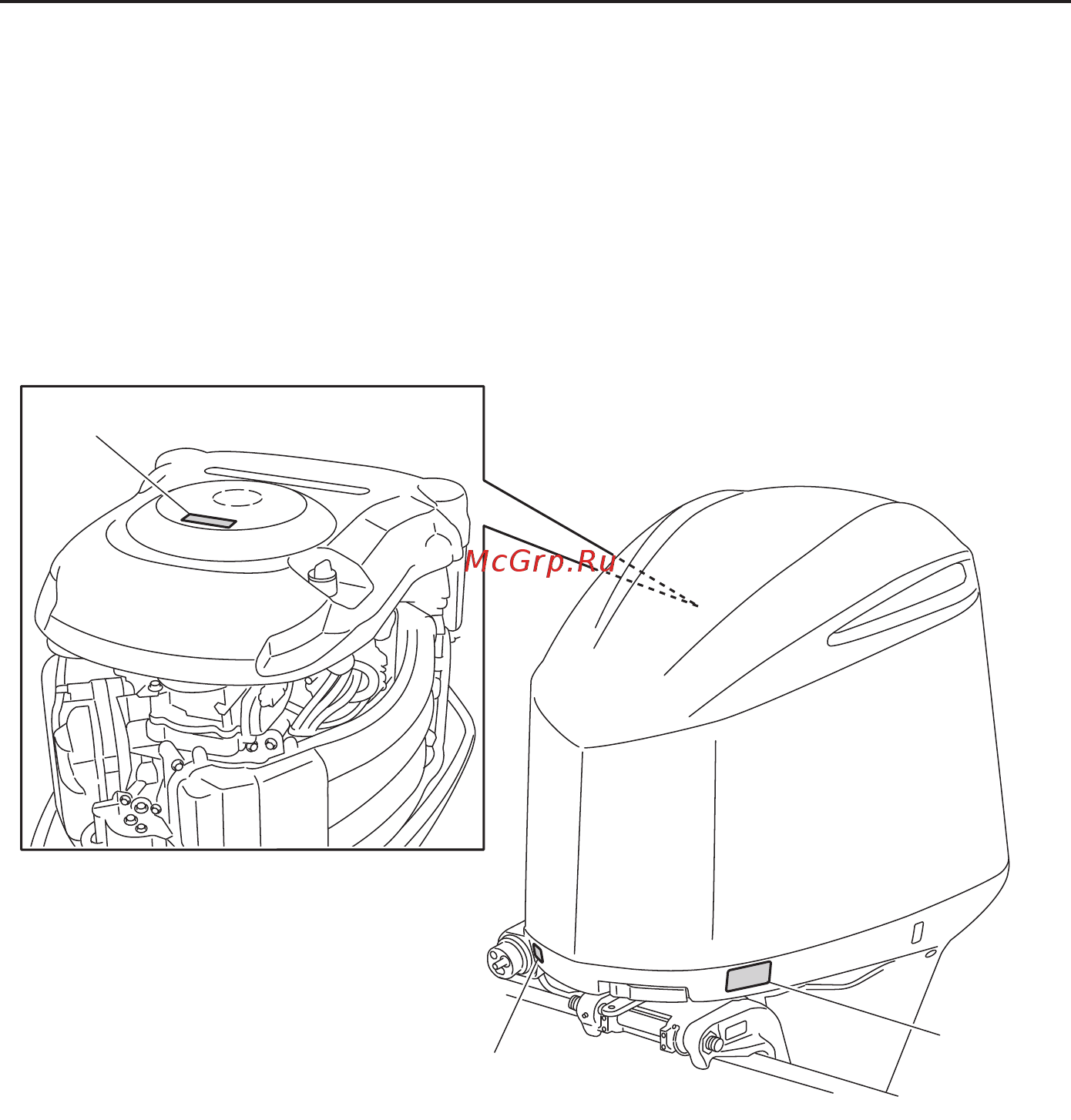

Предупреждающие наклейки
Если эти наклейки повреждены или отсутствуют, обратитесь к вашему дилеру фирмы Yamaha для их
замены.
1
2
3
ZMU07137
