45
ZMU07240
• Начнет звучать зуммер.
ZMU07155
ZMU07156
Если активируется устройство тревожной сигна-
лизации, заглушите мотор, как только это станет
безопасно. Проверьте уровень масла и при необ-
ходимости долейте масла. Если уровень масла
правильный, а устройство сигнализации не от-
ключается, обратитесь к вашему дилеру фирмы
Yamaha.
Для пользователей сдвоенных моторов:
Если активируется система сигнализации о низ-
ком давлении масла в одном из моторов, число
оборотов обоих моторов уменьшится и начнет
звучать зуммер. Для предотвращения актива-
ции системы сигнализации другого мотора вы-
ключите главный выключатель мотора с низким
давлением масла.
EMU41761
Предупреждение о водоотделителе
Этот подвесной мотор оборудован системой сиг-
нализации водоотделителя. Система сигнализа-
ции активируется, если объем отделенной от то-
плива воды превышает определенное значение.

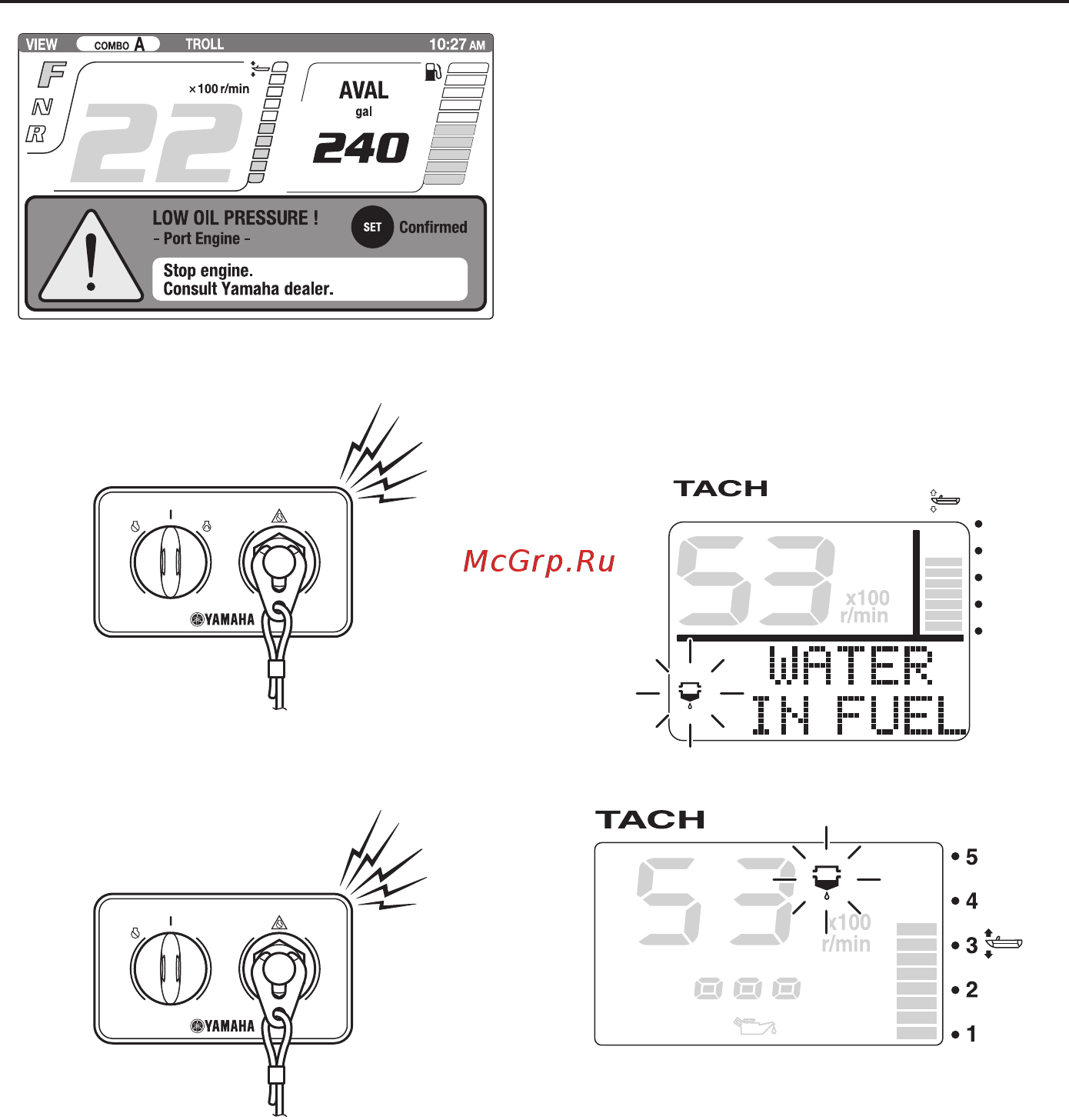

• Индикатор предупреждения о водоотделите-
ле на тахометре Command Link будет непре-
рывно гореть или мигать.
ZMU05423
ZMU05424
• На многофункциональном дисплее появится
временное рабочее окно.
Система управления мотором
