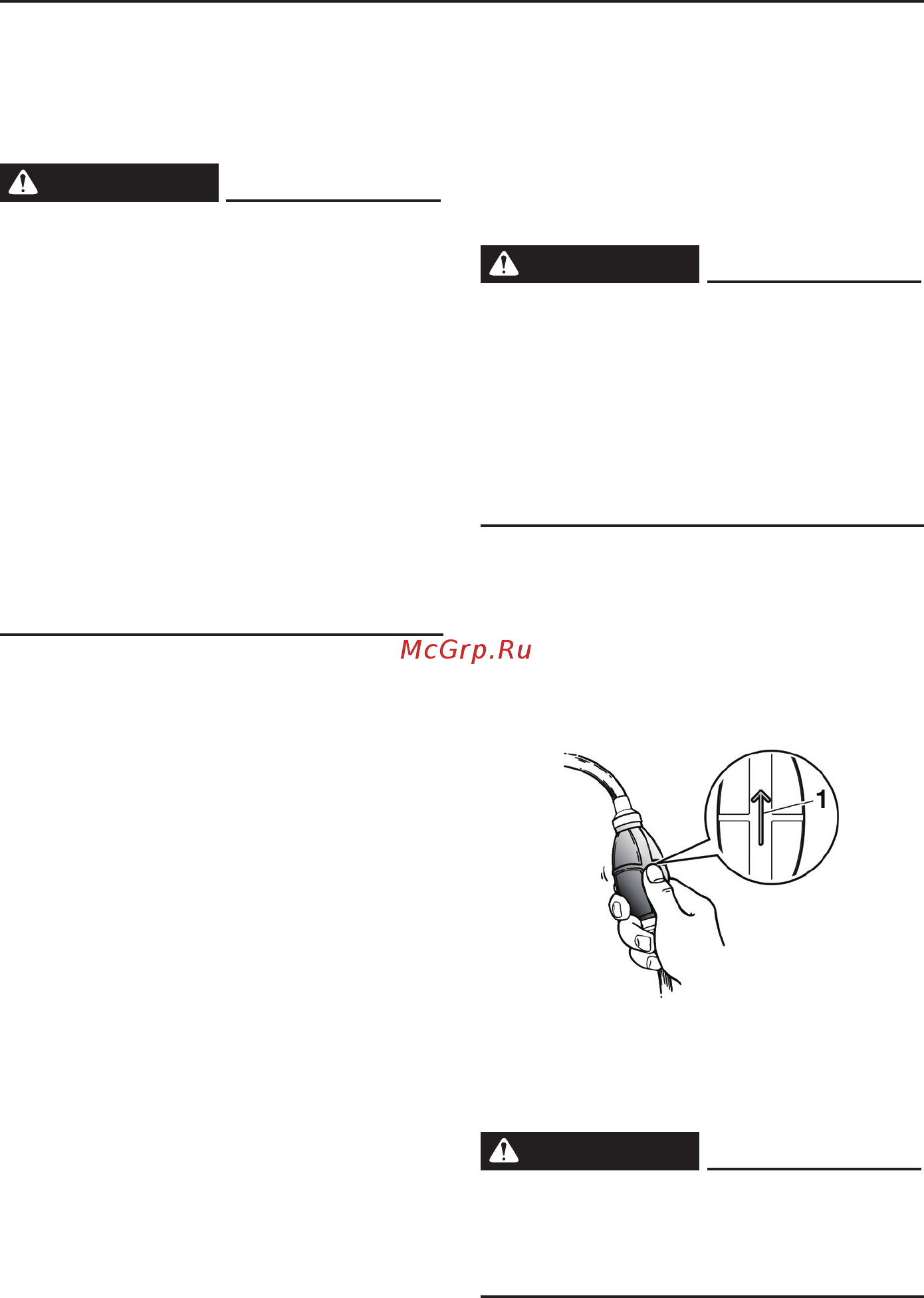

![Yamaha F300BETU (2012) [61/100] Эксплуатация](/views2/1121775/page61/bg3d.png)
55
Смотрите инструкции производителя аккумуля-
торной батареи для получения информации о
проверках вашей модели батареи.
EMU30025
Заправка топлива
EWM01830
ПРЕДУПРЕЖДЕНИЕ
• Бензин и его пары легко воспламеняемы и
взрывоопасны. При заправке бензина всегда
соблюдайте описанную ниже процедуру для
уменьшения риска возгорания и взрыва.
• Бензин ядовит и может причинить вред ор-
ганизму или даже вызвать смерть. Обращай-
тесь с бензином осторожно. Ни в коем случае
не откачивайте бензин ртом. При проглаты-
вании бензина, вдыхании большого количе-
ства паров бензина или попадании бензина
в глаза немедленно обратитесь за медицин-
ской помощью. В случае попадания бензина
на кожу немедленно смойте его водой с мы-
лом. В случае попадания бензина на одежду
смените ее.
1. Убедитесь, что мотор выключен.
2. Убедитесь, что судно находится вне поме-
щения в хорошо проветриваемом месте и
надежно заякорено или установлено на ав-
топрицеп.
3. Убедитесь, что на судне никого нет.
4. Не курите и держитесь вдали от искр, откры-
того пламени, источников статических элек-
трических разрядов или других источников
возгорания.
5. Если вы используете переносной контейнер
для хранения и заправки топлива, это дол-
жен быть одобренный в данном регионе
контейнер для БЕНЗИНА.
6. Прикоснитесь топливной форсункой к от-
верстию наливной горловины или к воронке
для предотвращения появления электроста-
тических искр.
7. Заправьте топливный бак, но не переполняй-
те его. ПРЕДУПРЕЖДЕНИЕ! Не переполняйте
топливный бак. В противном случае при по-
вышении температуры топливо может рас-
шириться и переливаться через край бака.
[EWM02610]
8. Прочно затяните крышку топливного бака.
9. Немедленно вытирайте пролитый бензин
сухой ветошью. Ликвидируйте использован-
ную ветошь надлежащим образом в соот-
ветствии с местным законодательством или
правилами.
EMU40251
Приведение мотора в действие
EWM02600
ПРЕДУПРЕЖДЕНИЕ
Данное изделие выпускает выхлопные газы,
содержащие окись углерода – газ без цвета и
запаха, который может вызвать повреждение
мозга или смерть при вдыхании. Симптомы
включают в себя тошноту, головокружение и
сонливость. Поддерживайте надлежащую вен-
тиляцию кокпита и кают. Не загораживайте вы-
пускные отверстия.
Эксплуатация
EMU41290
Подача топлива
1. Если ваше судно оборудовано селекторным
клапаном топливного бака, поверните кла-
пан для выбора топливного бака.
2. Нажимайте на заправочный насос, держа его
стрелкой вверх, пока он не станет твердым.
ZMU01770
1. Стрелка
EMU27494
Запуск мотора
EWM01600
ПРЕДУПРЕЖДЕНИЕ
Прежде чем запускать мотор, убедитесь, что
судно надежно заякорено и что поблизости
нет никаких препятствий. Убедитесь, что в воде
вблизи судна нет пловцов.
