Yamaha F300BETU (2012) [43/100] Режим блокировки
![Yamaha F300BETU (2012) [43/100] Режим блокировки](/views2/1121775/page43/bg2b.png)
37

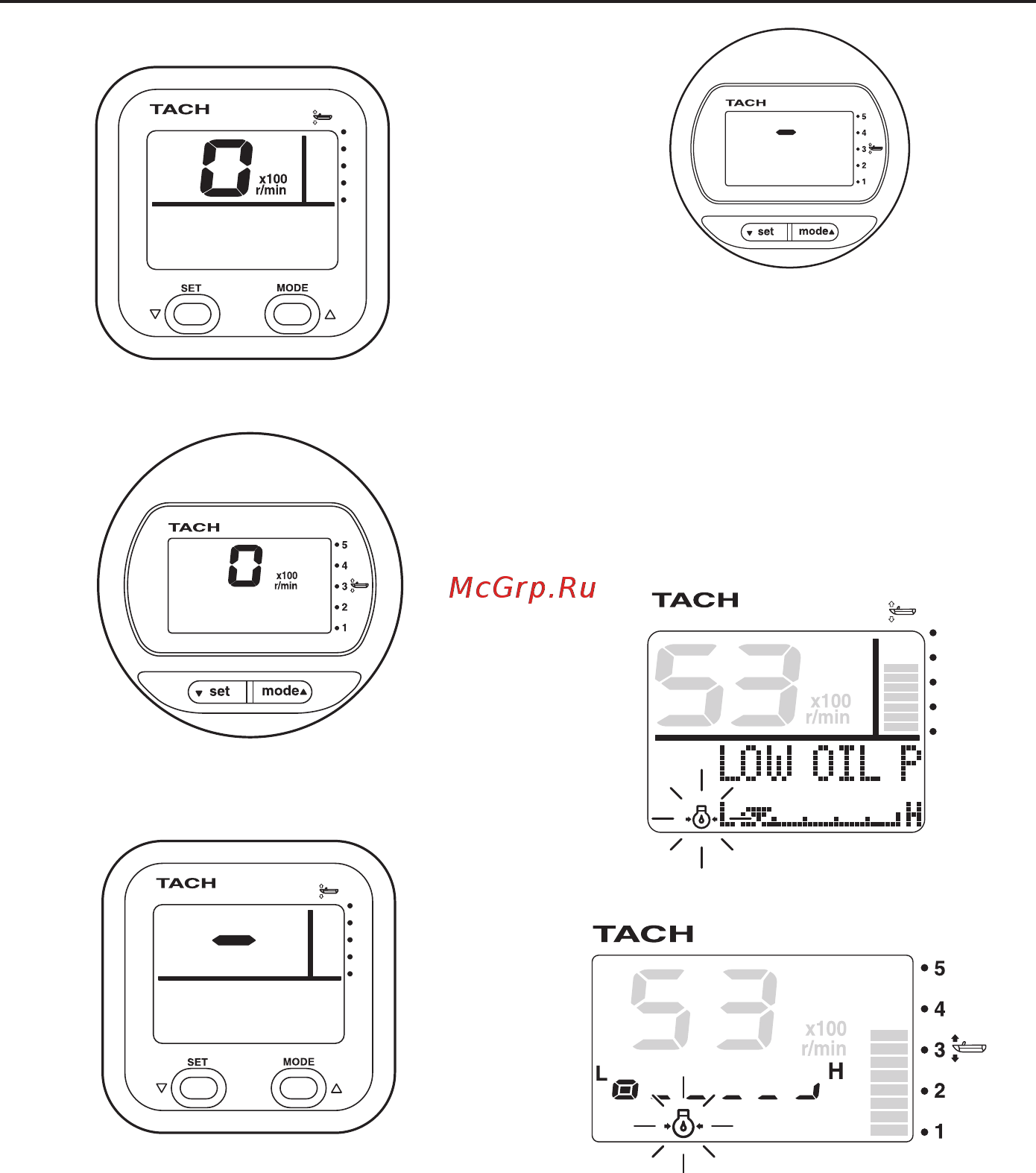

Режим разблокировки
ZMU06457
ZMU06458
Режим блокировки
ZMU06459
ZMU06460
EMU36130
Предупреждение
о низком давлении масла
В случае слишком сильного падения давления
моторного масла начнет мигать индикатор пред-
упреждения о низком давлении масла, и число
оборотов мотора автоматически понизится до
приблизительно 2000 об/мин.
ZMU05430
ZMU05431
Немедленно заглушите мотор, если начнет зву-
чать зуммер и начнет мигать индикатор преду-
преждения о низком давлении масла. Проверьте
количество моторного масла и при необходимо-
сти долейте масла. Если устройство сигнализа-
ции активировалось при нормальном количестве
моторного масла, обратитесь за помощью к ва-
шему дилеру фирмы Yamaha.
