14
Технические характеристики и требования
Для получения дополнительной информации об-
ратитесь к вашему дилеру фирмы Yamaha.
Процедура проверки гребного винта описана на
странице 79.
-
3
12
ZMU05937

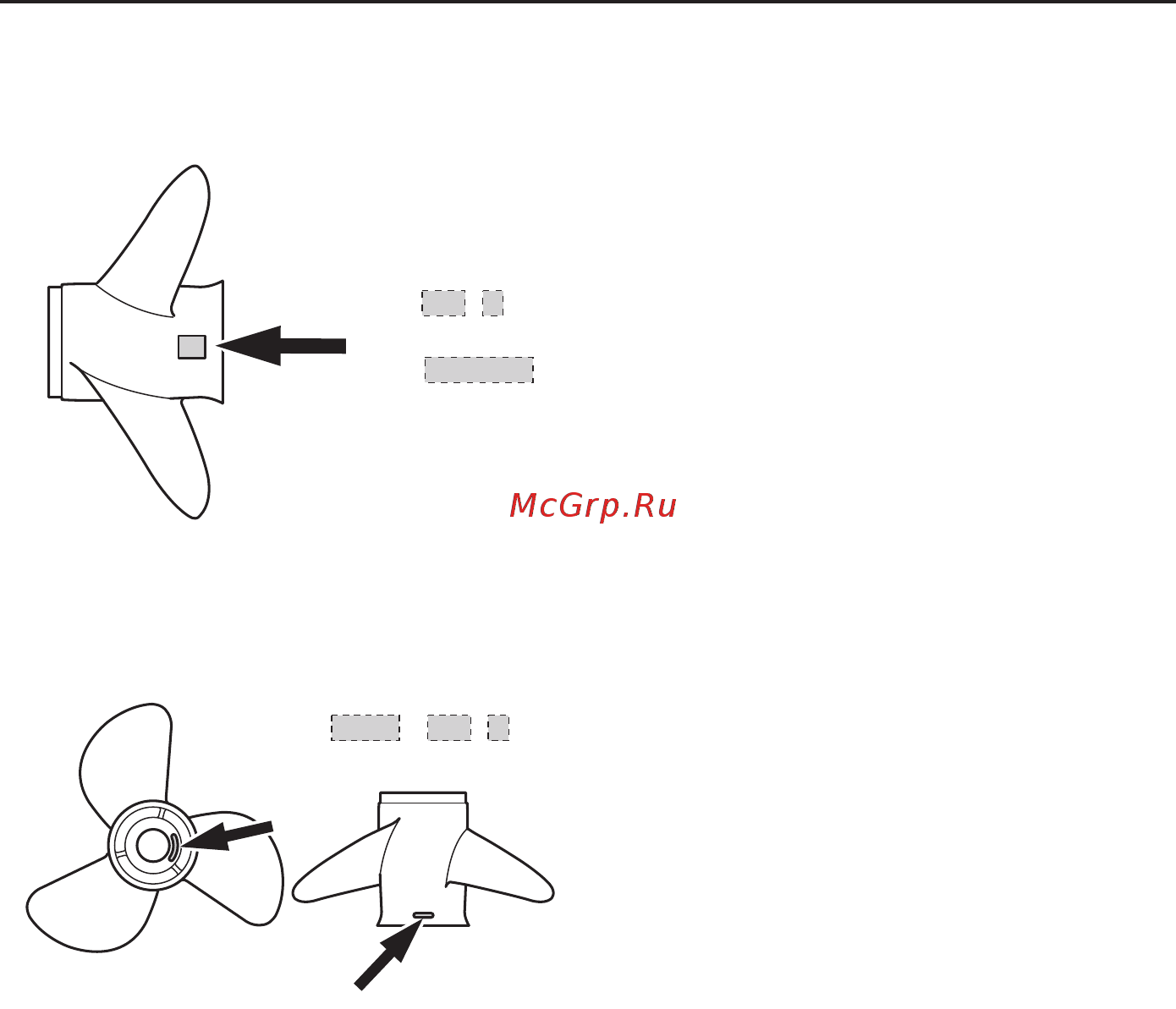

1. Диаметр гребного винта в дюймах
2. Шаг гребного винта в дюймах
3. Тип гребного винта (марка гребного винта)
-
x
123
ZMU04608
1. Диаметр гребного винта в дюймах
2. Шаг гребного винта в дюймах
3. Тип гребного винта (марка гребного винта)
EMU36310
Модели с обратным вращением
Стандартные подвесные моторы вращаются по
часовой стрелке. Модели с обратным вращени-
ем вращаются против часовой стрелки. Модели
с обратным вращением обычно используются в
конфигурациях с несколькими моторами и име-
ют пометку «L» на коробке передач над антивен-
тиляционной пластинкой.
На моделях с обратным вращением используй-
те гребные винты, специально предназначенные
для вращения против часовой стрелки. Такие
винты обозначаются буквой «L», которая ставит-
ся после указания размера. ПРЕДУПРЕЖДЕНИЕ!
Ни в коем случае не используйте стандартный
гребной винт с мотором с обратным вращени-
ем или гребной винт с обратным вращением
со стандартным мотором. В противном случае
судно может поплыть в направлении, противо-
положном ожидаемому (например, назад, а не
вперед), что может привести к аварии.
[EWM01810]
Указания по снятию и установке гребного винта
приведены на страницах 79 и 80.
EMU35140
Защита от запуска
с включенной передачей
Подвесные моторы Yamaha или блоки поста
дистанционного управления, одобренные фир-
мой Yamaha, оборудованы устройством защиты
от запуска с включенной передачей. Эта функ-
ция позволяет запускать мотор, только когда
он находится на нейтральной передаче. Всегда
устанавливайте нейтральную передачу перед за-
пуском мотора.
EMU41950
Требования к моторному маслу
Выбирайте сорт масла в соответствии со средни-
ми значениями температуры в регионе, где будет
использоваться подвесной мотор.
