Yamaha VK540EC (2013) [21/82] Выключатель двигателя
![Yamaha VK540E (2013) [21/82] Выключатель двигателя](/views2/1121874/page21/bg15.png)
5-3
CA-04X
Холостой
ход
Вождение
Неисправность
Рычаг
дроссельной
заслонки
Отпущен
Нажат Отпущен
Дроссельный
клапан
Закрыто Открыто Открыто
T.O.R.S.
Двигатель
работает
правильно.
Двигатель
работает
правильно.
Будет
задействована
T.O.R.S.
XSU00310

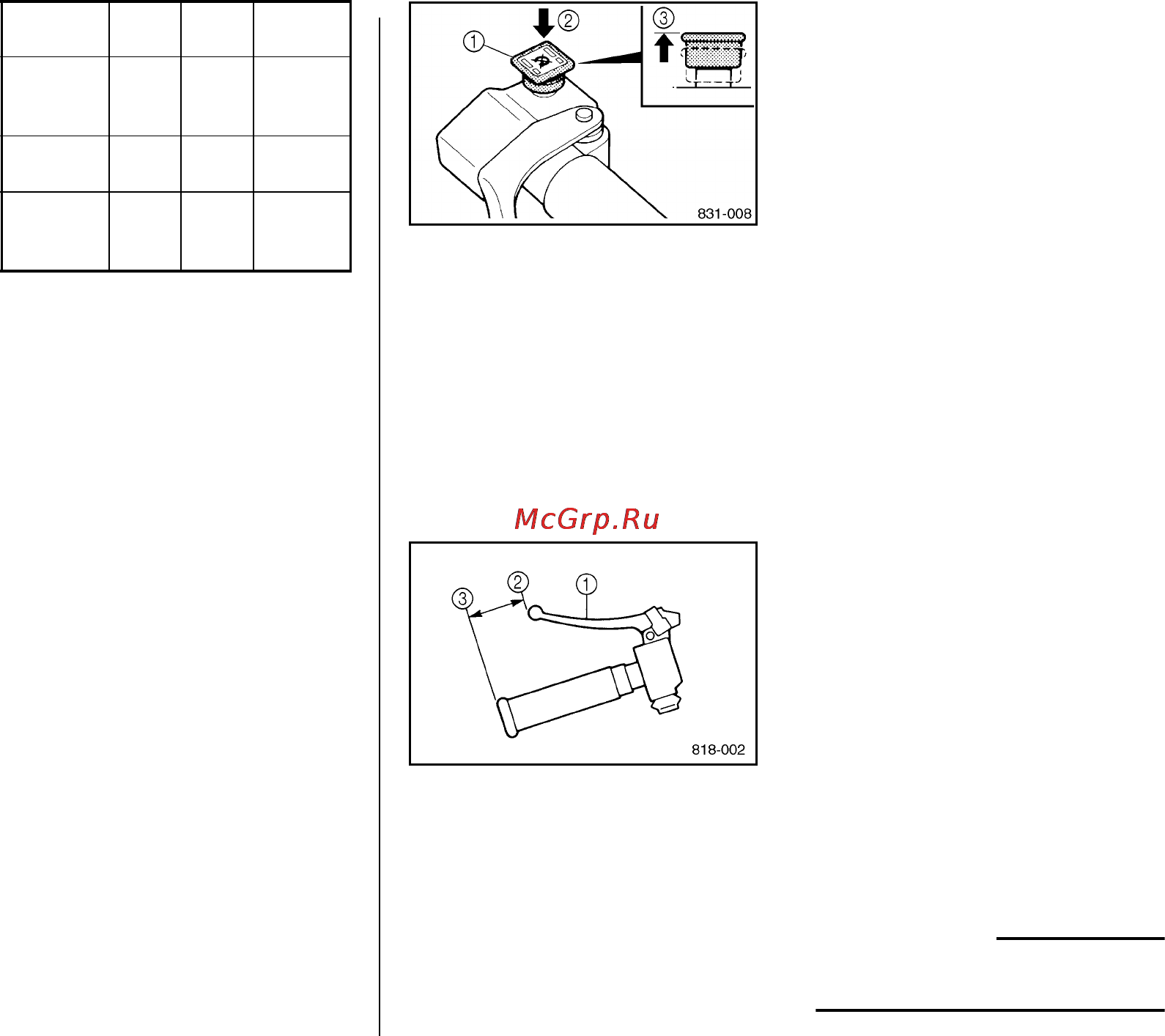

Выключатель двигателя
Выключатель двигателя 1
предназначен для глушения
двигателя в экстренных
ситуациях. Достаточно просто
нажать 2 на выключатель, и
двигатель остановится. Для пуска
двигателя вытяните 3
выключатель и запустите
двигатель. (Более подробную
информацию см. на стр. 7-1.)
Во время нескольких первых
поездок попрактикуйтесь в
применении этого выключателя,
чтобы в экстренной ситуации Вы
могли быстро
среагировать.
XSU00320
Рычаг тормоза
Остановка снегохода
осуществляется торможением
всей системы привода.
Для остановки снегохода нажмите
на рычаг тормоза в направлении
рукоятки руля.
1 Рычаг тормоза
2 Торец рычага тормоза
3 Торец рукоятки руля
ПРИМЕЧАНИЕ
@
При нажатии на рычаг тормоза
загорается сигнал торможения.
@
