Yamaha VK540EC (2013) [57/82] Замена клинового ремня
![Yamaha VK540EC (2013) [57/82] Замена клинового ремня](/views2/1121874/page57/bg39.png)
8-12
XSU01622*

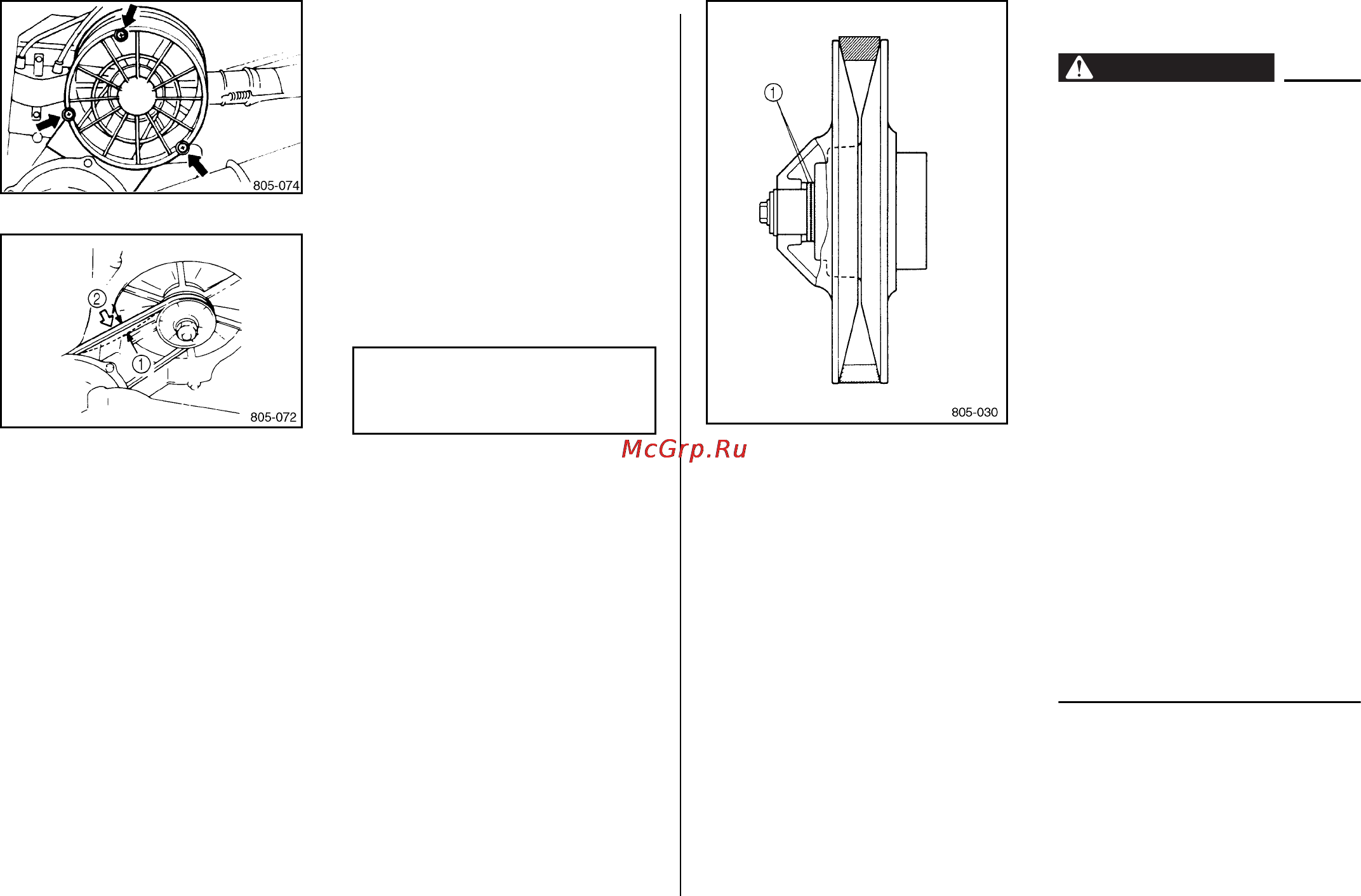

Проверка провисания ремня
вентилятора
1. Снимите крышку ремня
вентилятора, выкрутив винты и
болт.
2. Измерьте провисание ремня
вентилятора, приложив к
центру ремня усилие 50 Н
(5 кгс).
1 Провисание
2 50 Н (5 кгс)
3. Установите крышку ремня
вентилятора, закрутив винты и
болт.
Если значение провисания выше,
чем указано в технических
характеристиках, обратитесь к
дилеру фирмы Yamaha.
Стандартное провисание
ремня:
8 мм
/ 50 Н (5 кгс)
XSU01646*
Замена клинового ремня
ОСТОРОЖНО
@
● При замене клинового ремня
убедитесь, что между
подвижной и неподвижной
щеками вторичного шкива
установлены две
проставочные шайбы. 1.
Неправильная установка
проставочных шайб
приводит к изменению
скорости включения
сцепления и возможности
непроизвольного трогания
снегохода с места при запуске
двигателя.
● Для замены клинового ремня
и регулировки зазора между
подвижной и неподвижной
щеками вторичного шкива
предоставьте снегоход
дилеру фирмы Yamaha.
При разборке шкива
внезапное отпускание
пружины может привести к
серьезной травме.
@
X_8jd.book Page 12 Friday, April 6, 2012 6:15 PM
