5-6
XSU00483

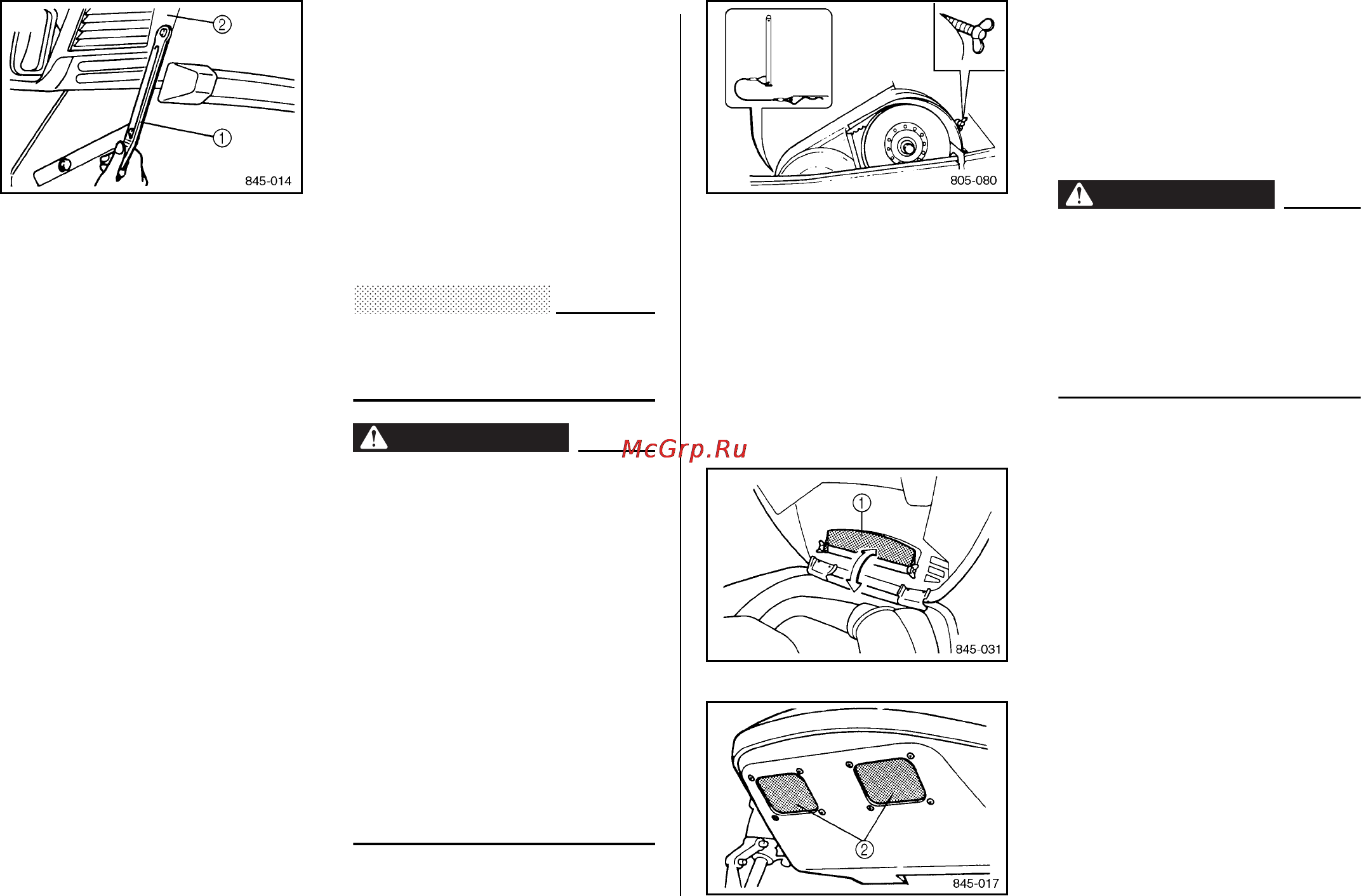

Замки капота
Чтобы открыть капот, расцепите
замки капота и медленно
поднимите капот вперед до упора.
Чтобы закрыть капот, медленно
опустите его на место и
защелкните замки.
1 Замок капота
2 Капот
ВНИМАНИЕ
@
Закрывая капот, следите, чтобы
все кабели и провода находились
на месте.
@
ОСТОРОЖНО
@
● Не ездите на снегоходе с
открытым, незапертым или
снятым капотом.
● При проведении
технического обслуживания
с открытым капотом
следите, чтобы части тела и
одежда не задели
вращающиеся детали
двигателя.
● Не дотрагивайтесь до
горячего глушителя и
двигателя во время работы
двигателя или сразу после
его выключения.
@
XSU00521
Кожух привода
Кожух привода предназначен для
защиты клиноременной передачи
и клинового ремня в случае
разрушения или ослабления
деталей.
ОСТОРОЖНО
@
● Перед поездкой на снегоходе
проверьте надежность
фиксации кожуха привода.
● Ни в коем случае не
запускайте двигатель со
снятым клиновым ремнем
или кожухом привода.
@
XSU00641*
Крышки отсека двигателя
Данный снегоход оборудован
крышкой отсека двигателя 1 на
капоте, которая открывается, и
крышками отсека двигателя 2 на
защитном щите, которые
снимаются с целью охлаждения
двигателя.
