![Yamaha VK540E (2013) [31/82] Осветительные приборы](/views2/1121874/page31/bg1f.png)
6-6
a
819-090
c
b
d
819-103
XSU01021

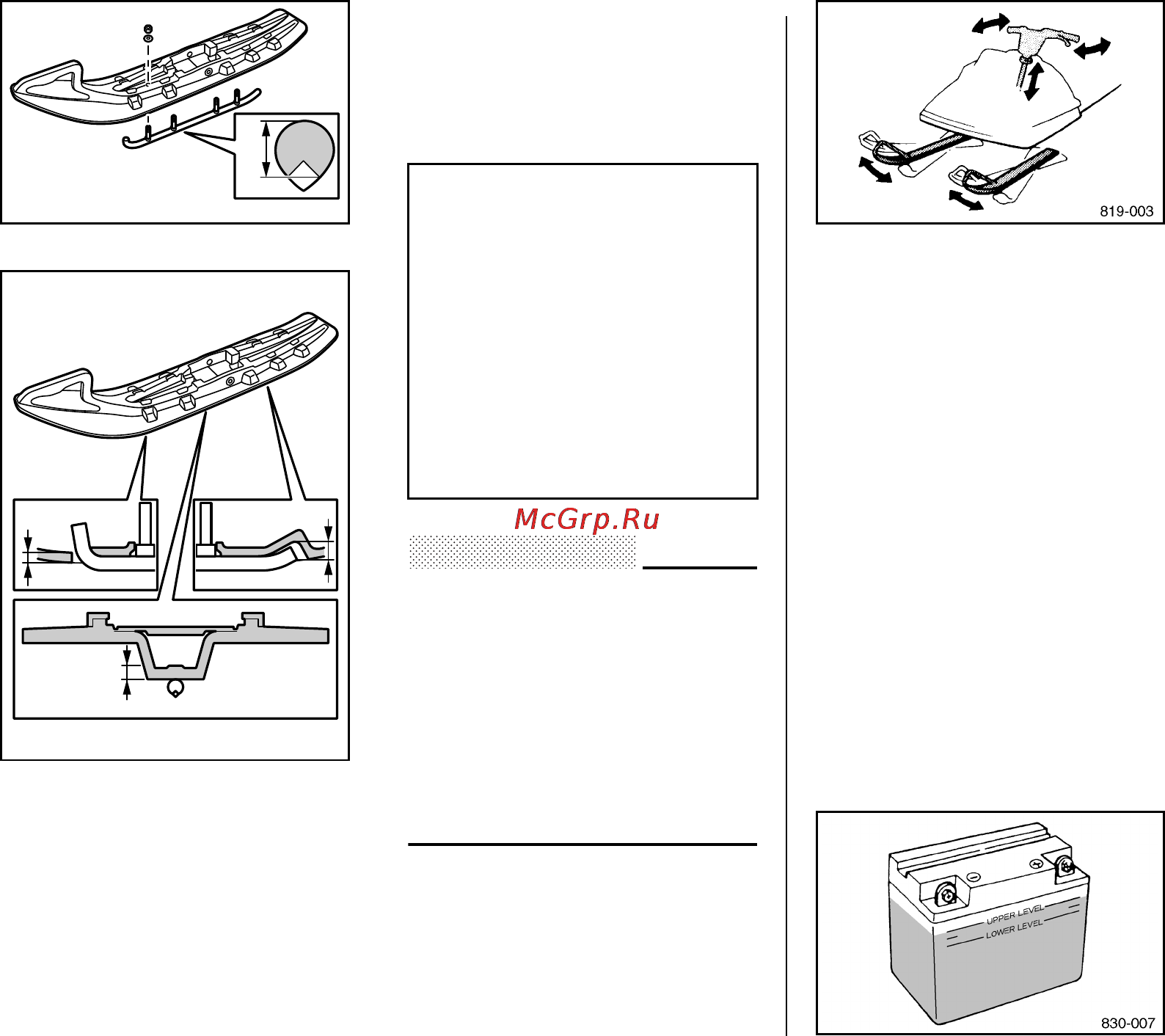

Лыжи и полозья
Проверьте лыжи и полозья на
отсутствие износа и повреждений.
В случае необходимости замените.
ВНИМАНИЕ
@
Старайтесь при погрузке или
выгрузке снегохода, при
движении по местам с малым
количеством снега или без снега
не поцарапать лыжи об острые
края бетонных покрытий,
бордюрные камни и т.п. Это
повредит лыжи или ускорит их
износ.
@
Предел износа полозьев a:
9,0 мм
Предел износа лыжи
(передней) b:
7,0 мм
Предел износа лыжи
(центральной) c:
6,0 мм
Предел износа лыжи (задней)
d:
12,0 мм
XSU01030
Система рулевого
управления
Проверьте рукоятки руля на
отсутствие чрезмерного
свободного хода:
1. Подвигайте рукоятки вверх-
вниз и вперед-назад.
2. Поверните руль немного
вправо и влево.
При обнаружении чрезмерного
свободного хода обратитесь к
дилеру фирмы Yamaha.
XSU01041
Осветительные приборы
Проверьте работу осветительных
приборов.
Замените перегоревшие лампы.
XSU03020
Аккумуляторная батарея
Проверьте уровень жидкости и
долейте в случае необходимости.
Добавляйте только
дистиллированную воду. (Более
подробную информацию см. на
стр. 8-22–8-23 и 10-3.)
X_8jd.book Page 6 Friday, April 6, 2012 6:15 PM
