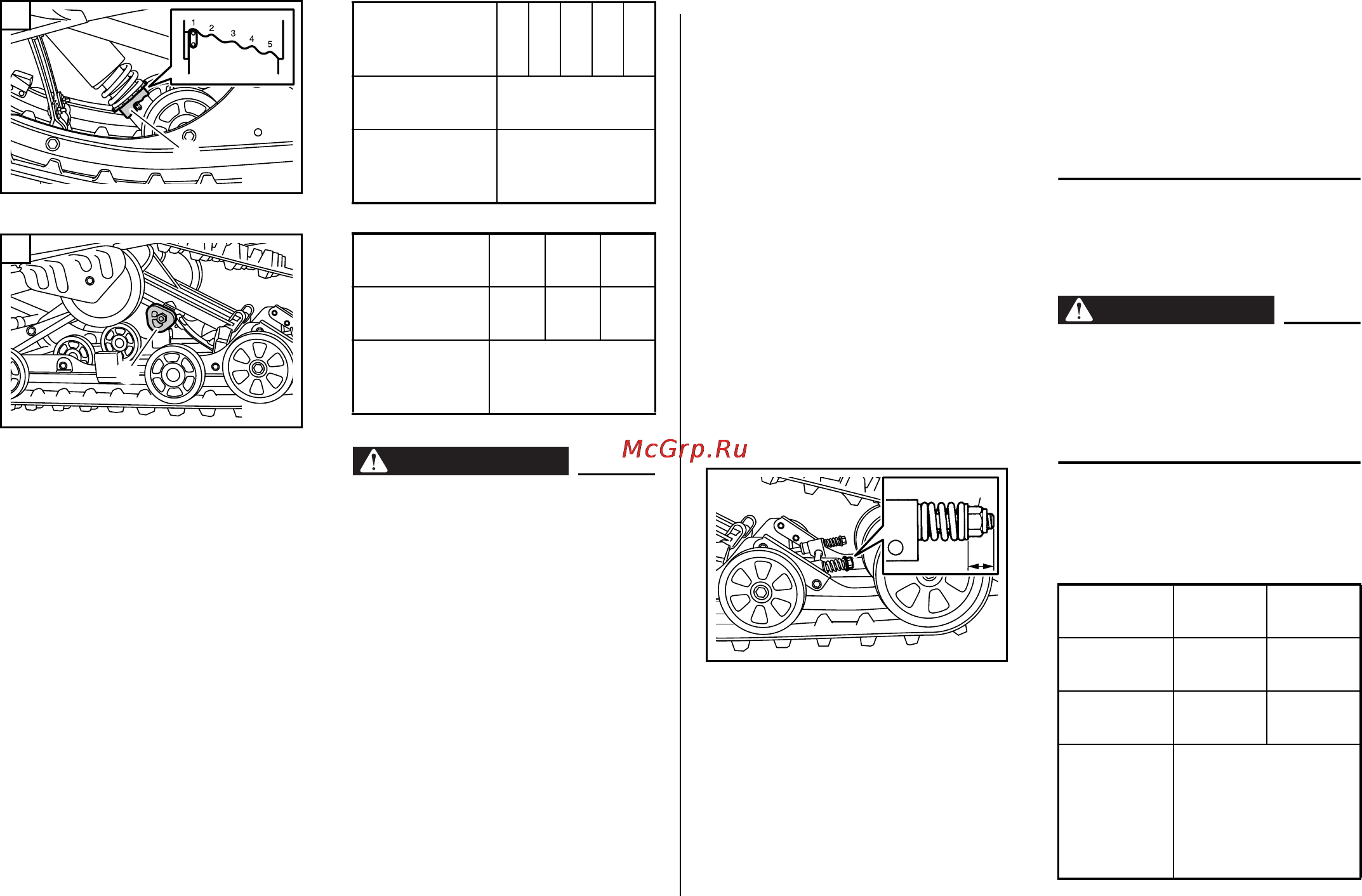

8-16
1
820-084
A
2
861-025
B
a
1
820-049
CD-13X
CD-23X
ОСТОРОЖНО
@
Данный амортизатор содержит
газообразный азот под высоким
давлением.
При неправильном обращении
газ может взорваться и стать
причиной травмы или
повреждения имущества.
● Не меняйте положение
амортизатора и не пытайтесь
его открыть.
● Не подвергайте амортизатор
воздействию открытого огня
или нагреву от иного
источника тепла - это может
привести к взрыву.
Положение
регулировочного
кольца
12345
Предварительный
натяг
Мягкое
Жесткое
È
Стандартная
(центральная)
1
Положение
регулятора
SMH
Предварительный
натяг
Мягкое Средняя Жесткое
É
Стандартная
(задняя)
S
● Никоим образом не
деформируйте и не
повреждайте амортизатор.
● Не выбрасывайте
изношенный или сломанный
амортизатор. Сдайте его
дилеру фирмы Yamaha.
@
Регулировка предварительного
натяга пружины выступающей
части салазок
ОСТОРОЖНО
@
Убедитесь, что предварительная
натяжка левой и правой пружин
одинакова. Неравномерная
регулировка приведет к потере
устойчивости.
@
Регулировка предварительного
натяга пружины выступающей
части салазок производится
вращением регулировочных гаек 1.
CD-38X
Регулировочная
гайка
Ввернуть Вывернуть
Предварительный
натяг
Жесткое Мягкое
Снежный
покров
Обледеневший
Мягкое
a
Регулировка
предварительной
нагрузки пружины
Минимальный (мягкая):
13 мм
Стандартное положение:
13 мм
Максимальное (жесткое):
15 мм
