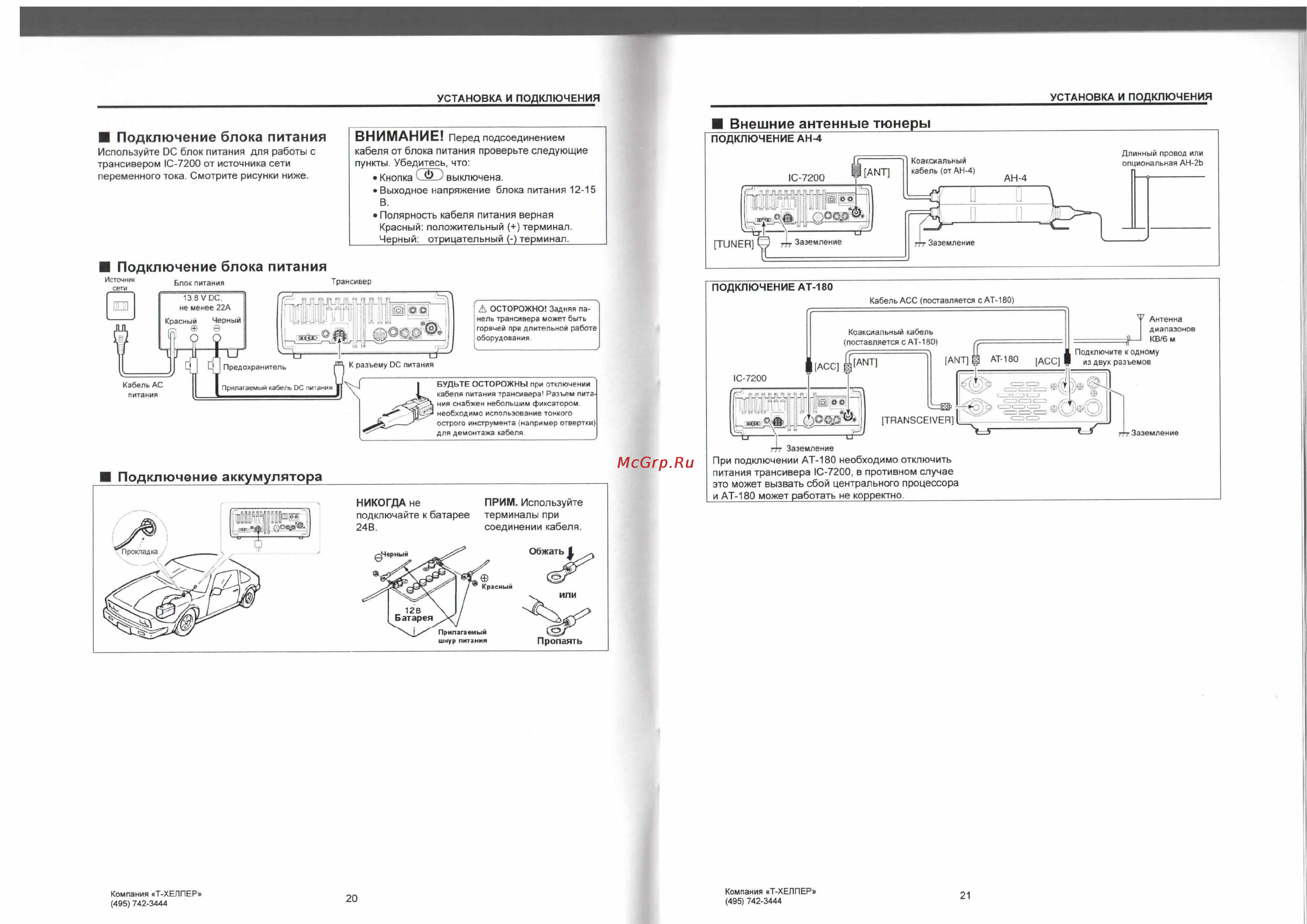

УСТАНОВКА И ПОДКЛЮЧЕНИЯ УСТАНОВКА И ПОДКЛЮЧЕНИЯ Подключение блока питания Используйте ОС блок питания для работы с трансивером 1С 7200 от источника сети переменного тока Смотрите рисунки ниже ВНИМАНИЕ Перед подсоединением кабеля от блока питания проверьте следующие пункты Убедитесь что Кнопка С Ф 3 выключена Выходное напряжение блока питания 12 15 В Полярность кабеля питания верная Красный положительный терминал Черный отрицательный терминал Подключение блока питания ПОДКЛЮЧЕНИЕ АТ 180 Кабель АСС поставляется с АТ 180 Д ОСТОРОЖНО Задняя па нель трансивера может быть горячей при длительной работе оборудования Антенна диапазонов КВ 6 м Коаксиальный кабель поставляется с АТ 180 И АМТ Ж Подключите к одному ANT АТ 180 дед из двух разъемов IC 7200 ОО TRANSCEIVER Заземление 777 Заземление И Подключение аккумулятора НИКОГДА не Компания Т ХЕЛПЕР 495 742 3444 20 ПРИМ Используйте При подключении АТ 180 необходимо отключить питания трансивера 1С 7200 в противном случае это может вызвать сбой центрального процессора и АТ 180 может работать не корректно ______________ Компания Т ХЕЛПЕР 495 742 3444 21
