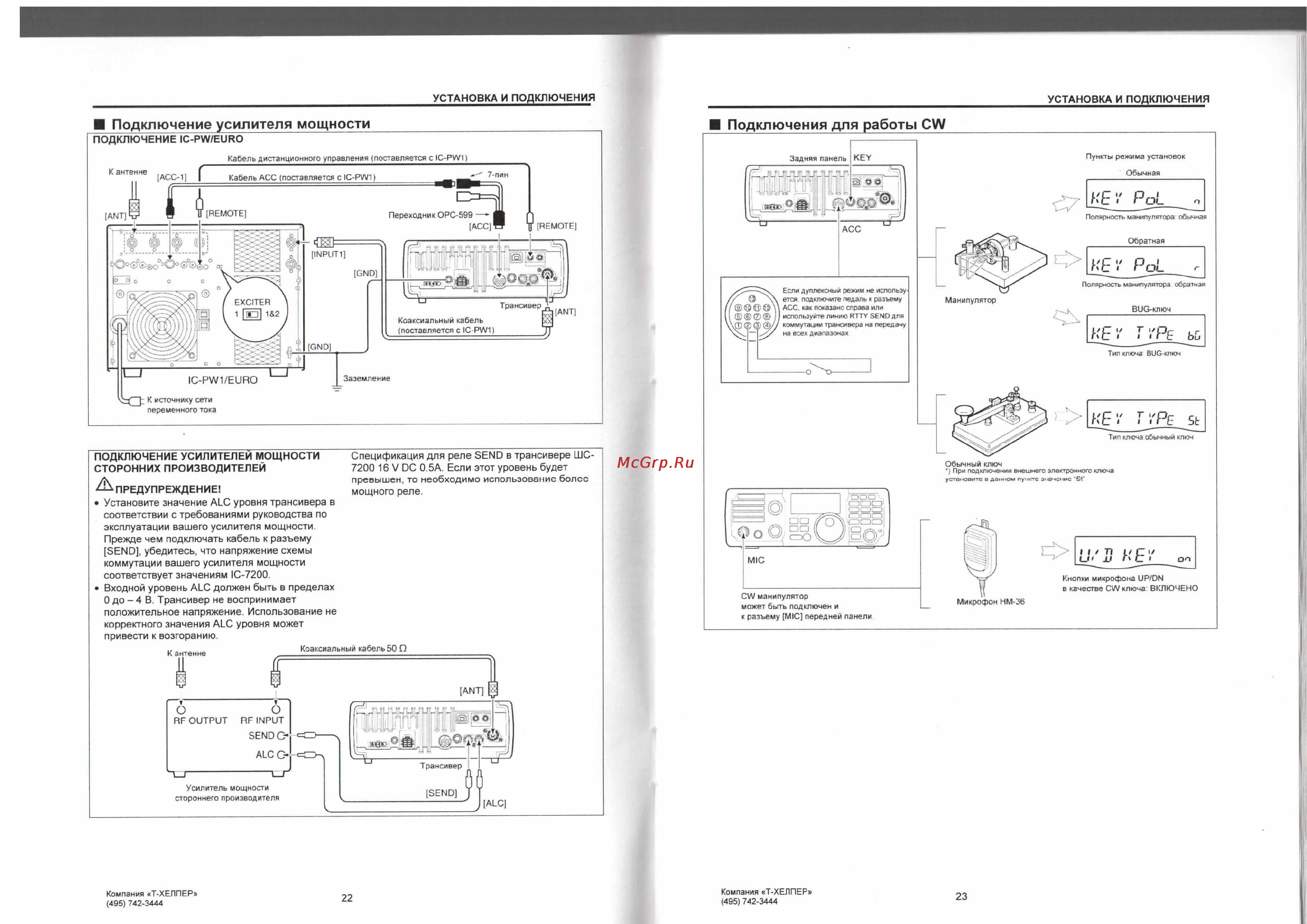

УСТАНОВКА И ПОДКЛЮЧЕНИЯ Подключение усилителя мощности УСТАНОВКА И ПОДКЛЮЧЕНИЯ Подключения для работы CW ПОДКЛЮЧЕНИЕ IC PW EURO ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЕН МОЩНОСТИ СТОРОННИХ ПРОИЗВОДИТЕЛЕЙ ПРЕДУПРЕЖДЕНИЕ Спецификация для реле SEND в трансивере ШС7200 16 V DC 0 5А Если этот уровень будет превышен то необходимо использование более мощного реле Обычный ключ При подключении внешнего электронного ключа установите о данном пункте значение ЭГ Установите значение ALC уровня трансивера в соответствии с требованиями руководства по эксплуатации вашего усилителя мощности Прежде чем подключать кабель к разъему SEND убедитесь что напряжение схемы коммутации вашего усилителя мощности соответствует значениям IC 7200 Входной уровень ALC должен быть в пределах О до 4 В Трансивер не воспринимает положительное напряжение Использование не корректного значения ALC уровня может Компания Т ХЕЛПЕР 495 742 3444 Кнопки микрофона UP DN в качестве CW ключа ВКЛЮЧЕНО 22 Компания Т ХЕЛПЕР 495 742 3444 23
