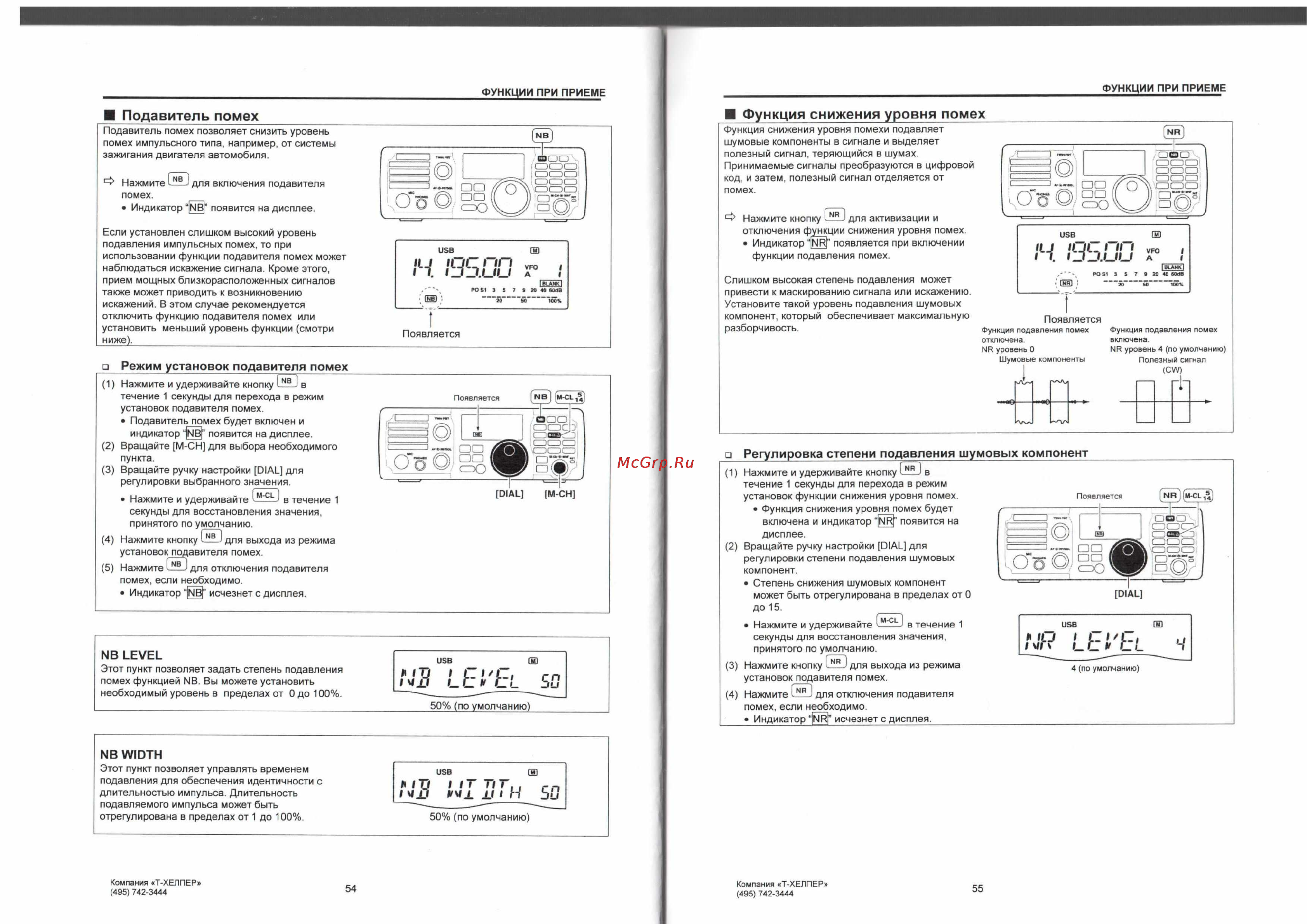

ФУНКЦИИ ПРИ ПРИЕМЕ ФУНКЦИИ ПРИ ПРИЕМЕ снижения И Подавитель помех_________ помех Функция снижения уровня помехи подавляет шумовые компоненты в сигнале и выделяет полезный сигнал теряющийся в шумах Принимаемые сигналы преобразуются в цифровой код и затем полезный сигнал отделяется от помех Подавитель помех позволяет снизить уровень помех импульсного типа например от системы зажигания двигателя автомобиля Нажмите для включения подавителя помех Индикатор И появится на дисплее Нажмите кнопку 3 3 для активизации и отключения функции снижения уровня помех Индикатор NR появляется при включении функции подавления помех Если установлен слишком высокий уровень подавления импульсных помех то при использовании функции подавителя помех может наблюдаться искажение сигнала Кроме этого прием мощных близкорасположенных сигналов также может приводить к возникновению искажений В этом случае рекомендуется отключить функцию подавителя помех или установить меньший уровень функции смотри ниже Слишком высокая степень подавления может привести к маскированию сигнала или искажению Установите такой уровень подавления шумовых компонент который обеспечивает максимальную разборчивость Режим установок подавителя помех 1 Нажмите и удерживайте кнопкутв течение 1 секунды для перехода в режим установок подавителя помех Подавитель помех будет включен и индикатор NB ПОЯВИТСЯ на дисплее 2 Вращайте М СН для выбора необходимого пункта 3 Вращайте ручку настройки DIAL для регулировки выбранного значения USB Н 85 0G г BLANK POS1 3 5 7 в 20 40 60dB 1 Нажмите и удерживайте M CL в течение 1 секунды для восстановления значения принятого по умолчанию 4 Нажмите кнопку lN в для выхода из режима установок подавителя помех 5 Нажмите 1 NB для отключения подавителя помех если необходимо Индикатор U NB исчезнет с дисплея NB LEVEL 1 Нажмите и удерживайте кнопку в течение 1 секунды для перехода в режим установок функции снижения уровня помех Функция снижения уровня помех будет включена и индикатор INRI ПОЯВИТСЯ на дисплее 2 Вращайте ручку настройки DIAL для регулировки степени подавления шумовых компонент Степень снижения шумовых компонент может быть отрегулирована в пределах от 0 до 15 3 Нажмите кнопку 3 3 для выхода из режима установок подавителя помех 4 Нажмите NR J для отключения подавителя помех если необходимо Индикатор NR исчезнет с дисплея 50 по умолчанию NB WIDTH Этот пункт позволяет управлять временем подавления для обеспечения идентичности с длительностью импульса Длительность подавляемого импульса может быть отрегулирована в пределах от 1 до 100 Компания Т ХЕЛПЕР 495 742 3444 use и f7D i IT ПТ i чн ni jj i Н 5и гп 50 по умолчанию 54 Компания Т ХЕЛПЕР 495 742 3444 20 50 00 Появляется Нажмите и удерживайте в течение 1 секунды для восстановления значения принятого по умолчанию Этот пункт позволяет задать степень подавления помех функцией NB Вы можете установить необходимый уровень в пределах от 0 до 100 ЕЮ Функция подавления помех отключена NR уровень 0 Шумовые компоненты Регулировка степени подавления шумовых компонент DIAL М СН 55 Функция подавления помех включена ЫЕ уровень 4 по умолчанию Полезный сигнал СУУ
