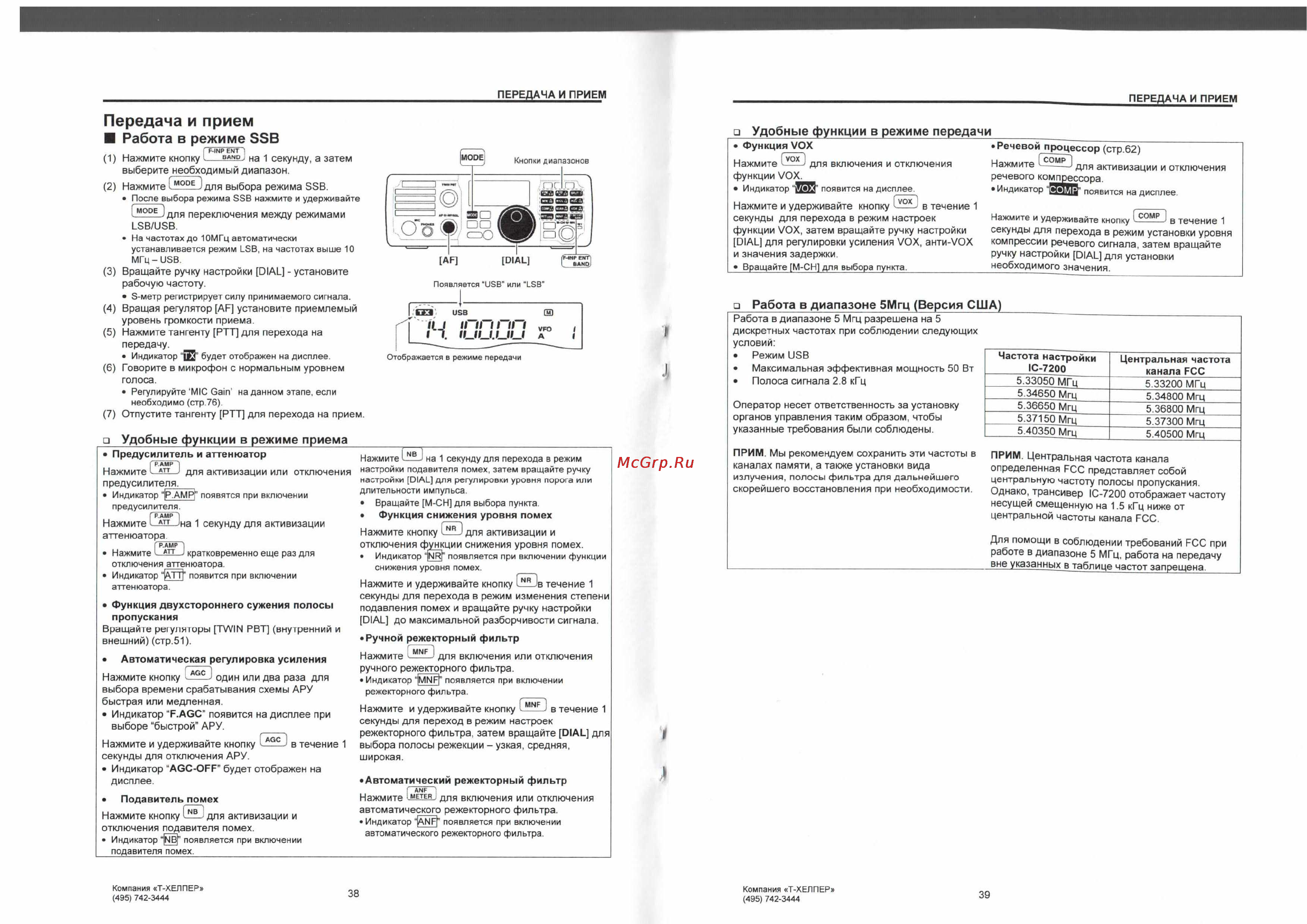

ПЕРЕДАЧА И ПРИЕМ Передача и прием Работа в режиме SSB ПЕРЕДАЧА И ПРИЕМ Удобные Г F INP ENT 1 Нажмите кнопку I NDJ на 1 секунду а затем выберите необходимый диапазон 2 Нажмите СК 210для выбора режима SSB После выбора режима SSB нажмите и удерживайте M0DE J для переключения между режимами LSB USB На частотах до 10МГц автоматически устанавливается режим LSB на частотах выше 10 МГц USB 3 Вращайте ручку настройки DIAL установите рабочую частоту S метр регистрирует силу принимаемого сигнала 4 Вращая регулятор AF установите приемлемый уровень громкости приема 5 Нажмите тангеиту РТТ для перехода на передачу Индикатор будет отображен на дисплее 6 Говорите в микрофон с нормальным уровнем голоса Регулируйте MIC Gain на данном этапе если необходимо стр 76 7 Отпустите тангеиту РТТ для перехода на прием в ФункцияуОХ Речевой процессор стр 62 Нажмите для включения и отключения функции VO C Индикатор Ей появится на дисплее Нажмите LJ для активизации и отключения речевого компрессора Индикатор И МЙ появится на дисплее Нажмите и удерживайте кнопку 3 3 в течение 1 секунды для перехода в режим настроек функции VOX затем вращайте ручку настройки DIAL для регулировки усиления VOX анти VOX и значения задержки Вращайте М СН для выбора пункта Нажмите и удерживайте кнопку LCOMP J в течение 1 секунды для перехода в режим установки уровня компрессии речевого сигнала затем вращайте ручку настройки DIAL для установки необходимого значения Появляется USB или LSB I S3 USB I ILJ 1ПППП VF0 I I lUUJJU A Отображается в режиме передачи Работа в диапазоне 5Мгц Версия США Работа в диапазоне 5 Мгц разрешена на 5 дискретных частотах при соблюдении следующих условий Режим USB Максимальная эффективная мощность 50 Вт Полоса сигнала 2 8 кГц ________ Частота настройки IC 7200 5 33050 МГц ______5 34650 Мгц 5 36650 Мгц 5 37150 Мгц 5 40350 Мгц Оператор несет ответственность за установку органов управления таким образом чтобы указанные требования были соблюдены Удобные функции в режиме приема Предусилитель и аттенюатор Нажмите на 1 секунду для перехода в режим настройки подавителя помех затем вращайте ручку настройки DIAL для регулировки уровня порога или длительности импульса Вращайте М СН для выбора пункта Функция снижения уровня помех Г Р АМР I Нажмите для активизации или отключения п редусил ителя Индикатор Р АМР появятся при включении предусилителя ГР АМР Нажмите I АТТ на 1 секунду для активизации аттенюатора ПРИМ Центральная частота канала определенная FCC представляет собой центральную частоту полосы пропускания Однако трансивер IC 7200 отображает частоту несущей смещенную на 1 5 кГц ниже от центральной частоты канала FCC Нажмите кнопку для активизации и отключения функции снижения уровня помех Индикатор U NRT появляется при включении функции снижения уровня помех Г Р АМР I Нажмите L ATT J кратковременно еще раз для отключения аттенюатора Индикатор АТТ появится при включении аттенюатора Для помощи в соблюдении требований FCC при работе в диапазоне 5 МГц работа на передачу вне указанных в таблице частот запрещена Нажмите и удерживайте кнопку L JB течение 1 секунды для перехода в режим изменения степени подавления помех и вращайте ручку настройки DIAL до максимальной разборчивости сигнала Функция двухстороннего сужения полосы пропускания Вращайте регуляторы TWIN РВТ внутренний и внешний стр 51 Ручной режекторный фильтр Нажмите FJ для включения или отключения ручного режекторного фильтра Индикатор MNFt появляется при включении режекторного фильтра Автоматическая регулировка усиления Нажмите кнопку один или два раза для выбора времени срабатывания схемы АРУ быстрая или медленная Индикатор F AGC появится на дисплее при выборе быстрой АРУ Нажмите и удерживайте кнопку MNF в течение 1 секунды для переход в режим настроек режекторного фильтра затем вращайте DIAL для выбора полосы режекции узкая средняя широкая Нажмите и удерживайте кнопку в течение 1 секунды для отключения АРУ Индикатор AGC OFF будет отображен на дисплее Автоматический режекторный фильтр Г AN F Нажмите СМЕТЕН ДЛЯ включения или отключения автоматического режекторного фильтра Индикатор NFf появляется при включении автоматического режекторного фильтра Подавитель юмех Нажмите кнопку 1 для активизации и отключения подавителя помех Индикатор NB появляется при включении подавителя помех Компания Т ХЕЛПЕР 495 742 3444 ПРИМ Мы рекомендуем сохранить эти частоты в каналах памяти а также установки вида излучения полосы фильтра для дальнейшего скорейшего восстановления при необходимости 38 Центральная частота канала FCC 5 33200 МГц 5 34800 Мгц 5 36800 Мгц 5 37300 Мгц 5 40500 Мгц Компания Т ХЕЛПЕР 495 742 3444 39
