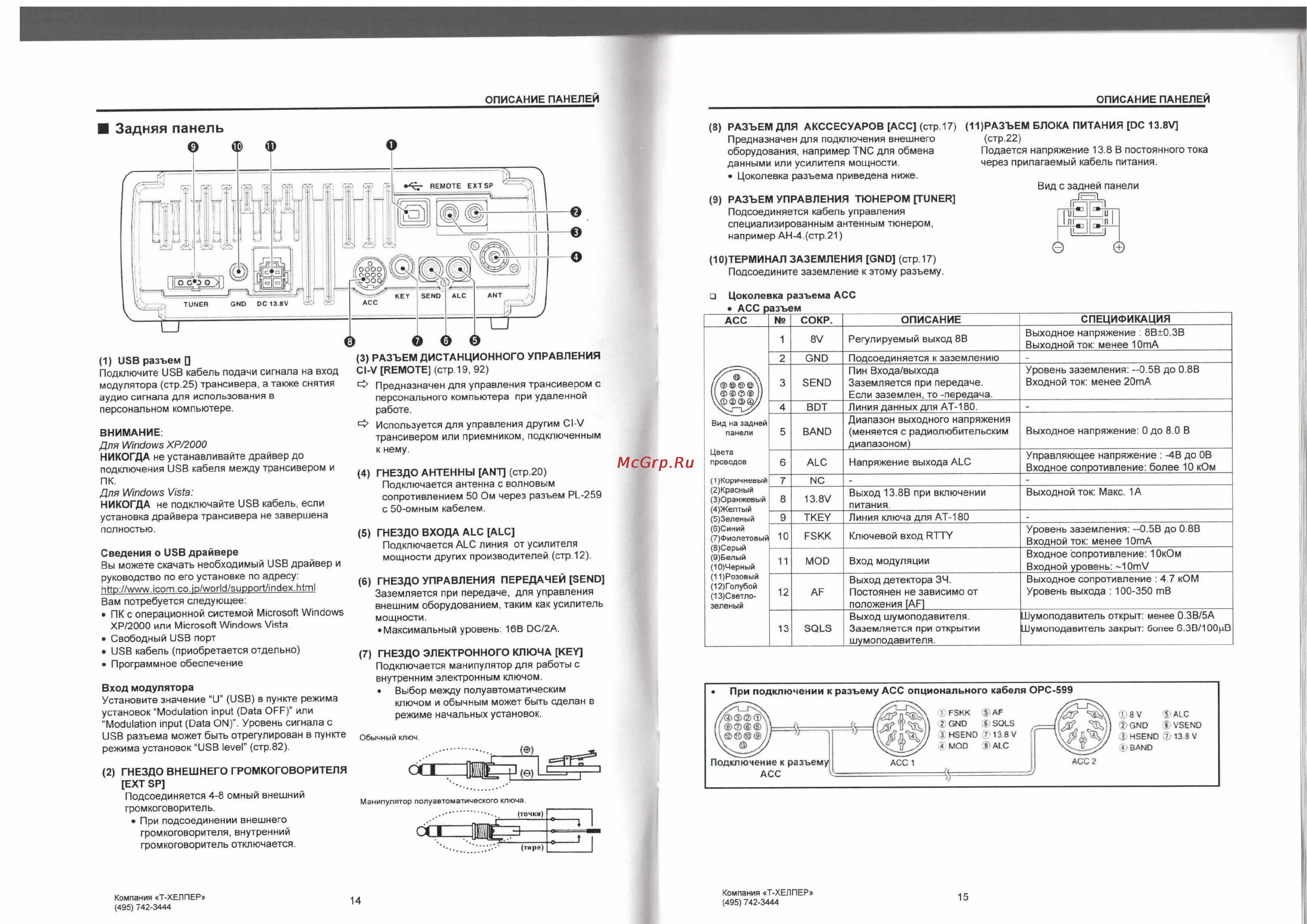

ОПИСАНИЕ ПАНЕЛЕЙ Задняя панель ОПИСАНИЕ ПАНЕЛЕЙ 11 РАЗЪЕМ БЛОКА ПИТАНИЯ ОС 13 8У стр 22 Подается напряжение 13 8 В постоянного тока через прилагаемый кабель питания 8 РАЗЪЕМ ДЛЯ АКССЕСУАРОВ АСС стр 17 Предназначен для подключения внешнего оборудования например TNC для обмена данными или усилителя мощности Цоколевка разъема приведена ниже Вид с задней панели 9 РАЗЪЕМ УПРАВЛЕНИЯ ТЮНЕРОМ TUNER Подсоединяется кабель управления специализированным антенным тюнером например АН 4 стр 21 НЕТЕРМИНАЛ ЗАЗЕМЛЕНИЯ GND стр 17 Подсоедините заземление к этому разъему Цоколевка разъема АСС АСС разъем СОКР АСС 1 USB разъем о Подключите USB кабель подачи сигнала на вход модулятора стр 25 трансивера а также снятия аудио сигнала для использования в персональном компьютере ВНИМАНИЕ Для Windows ХР 2000 НИКОГДА не устанавливайте драйвер до подключения USB кабеля между трансивером и ПК Для Windows Vista НИКОГДА не подключайте USB кабель если установка драйвера трансивера не завершена полностью Сведения о USB драйвере Вы можете скачать необходимый USB драйвер и руководство по его установке по адресу http www icom co ip world support index html Вам потребуется следующее ПК с операционной системой Microsoft Windows ХР 2000 или Microsoft Windows Vista Свободный USB порт USB кабель приобретается отдельно Программное обеспечение Вход модулятора Установите значение U USB в пункте режима установок Modulation input Data OFF или Modulation input Data ON Уровень сигнала с USB разъема может быть отрегулирован в пункте режима установок USB level стр 82 3 РАЗЪЕМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Cl V REMOTE стр 19 92 Предназначен для управления трансивером с персонального компьютера при удаленной работе О II фф II Ф Используется для управления другим CI V трансивером или приемником подключенным к нему Вид на задней панели 4 ГНЕЗДО АНТЕННЫ ANT стр 20 Подключается антенна с волновым сопротивлением 50 Ом через разъем PL 259 с 50 омным кабелем 5 ГНЕЗДО ВХОДА ALC ALC Подключается ALC линия от усилителя мощности других производителей стр 12 6 ГНЕЗДО УПРАВЛЕНИЯ ПЕРЕДАЧЕЙ SEND Заземляется при передаче для управления внешним оборудованием таким как усилитель мощности Максимальный уровень 16В DC 2A 7 ГНЕЗДО ЭЛЕКТРОННОГО КЛЮЧА KEY Подключается манипулятор для работы с внутренним электронным ключом Выбор между полуавтоматическим ключом и обычным может быть сделан в режиме начальных установок Цвета проводов 1 Коричневый 2 Красный З Оранжевый 4 Желтый 5 3еленый б Синий 7 Фиолетовый 8 Серый 9 Белый 10 Черный 11 Розовый 12 Голубой 13 Светлозеленый Регулируемый выход 8B 1 8V 2 GND 3 SEND 4 BDT 5 BAND 6 ALC Напряжение выхода ALC 7 NC 8 13 8V Подсоединяется к заземлению Пин Входа выхода Заземляется при передаче Если заземлен то передача Линия данных для АТ 180 Диапазон выходного напряжения меняется с радиолюбительским диапазоном 9 TKEY Выход 13 8В при включении питания Линия ключа для АТ 180 10 FSKK Ключевой вход RTTY 11 MOD Вход модуляции 12 AF 13 SQLS При подключении Выход детектора 34 Постоянен не зависимо от положения AF Выход шумоподавителя Заземляется при открытии шумоподавителя Обычный ключ у 2 ГНЕЗДО ВНЕШНЕГО ГРОМКОГОВОРИТЕЛЯ EXT SP Подсоединяется 4 8 омный внешний громкоговоритель При подсоединении внешнего громкоговорителя внутренний громкоговоритель отключается Выходное напряжение 0 до 8 0 В Управляющее напряжение 4В до ОВ Входное сопротивление более 10 кОм Выходной ток Макс 1А Уровень заземления 0 5В до 0 8В Входной ток менее 10тА Входное сопротивление ЮкОм Входной уровень 10тУ Выходное сопротивление 4 7 кОМ Уровень выхода 100 350 тВ Шумоподавитель открыт менее 0 3В 5А Шумоподавитель закрыт более 6 3В 100рВ разъему АСС опционального кабеля С PC 599 Q HygfllSjXH GND if SOLS 3 HSEND 713 8 V 4 MOD ALC ACC 1 ____________ft__________________ J 5 14 СПЕЦИФИКАЦИЯ Выходное напряжение 8В 0 3В Выходной ток менее 10тА Уровень заземления 0 5В до 0 8В Входной ток менее 20тА iFSKK AF j Подключение к разъему Компания Т ХЕЛПЕР 495 742 3444 ОПИСАНИЕ Компания Т ХЕЛПЕР 495 742 3444 15 8V TALC Z 3 TGND TVSEND T HSEND 13 8 V Л BAND ACC 2
