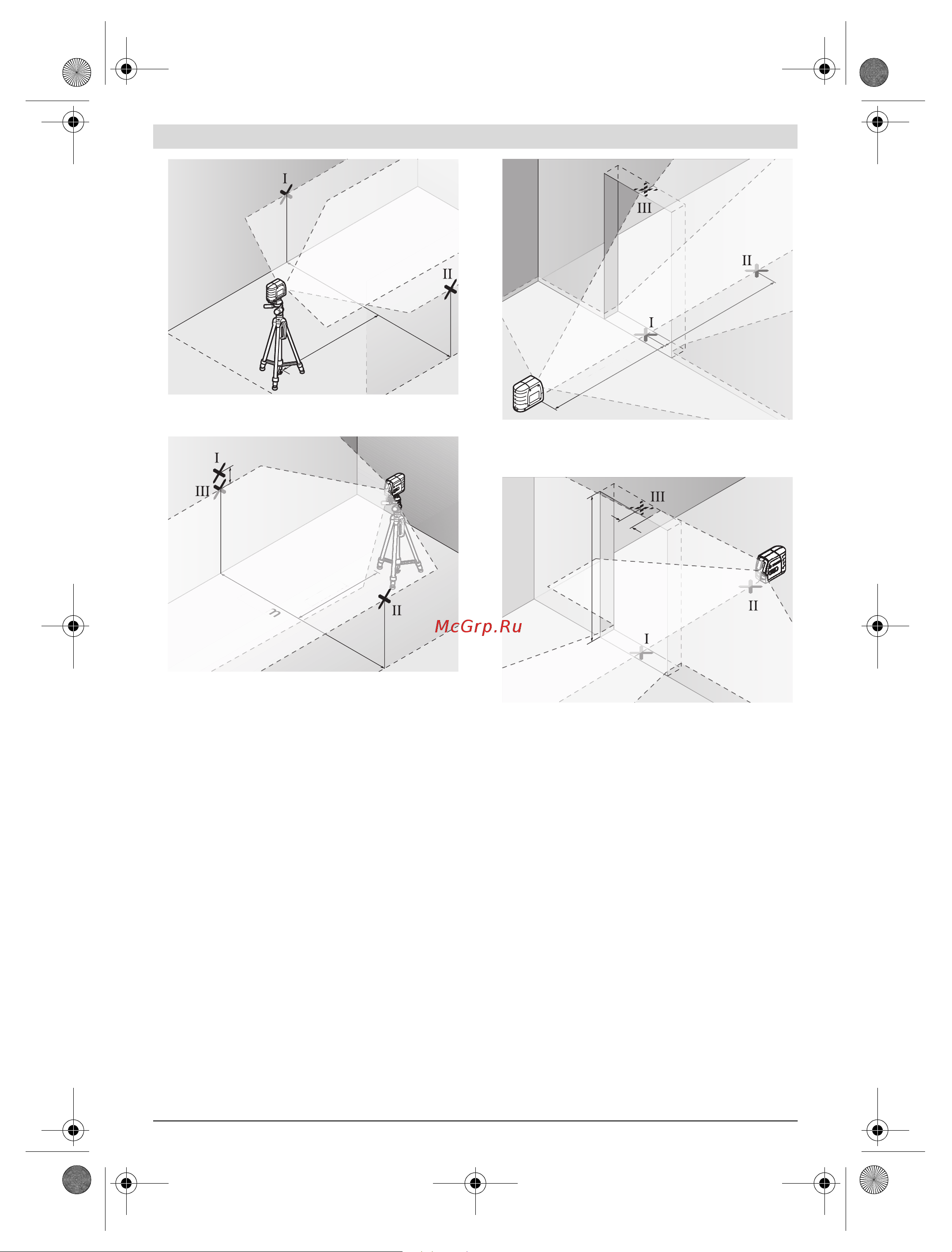

Märkige seadmest 2,5 m kaugusel mõlemale seinale laser-
kiire keskpunkt (punkt I seinal A ja punkt II seinal B).
Pöörake seadet 180° ja asetage see 5 m kaugusele ning
laske nivelleeruda.
Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel
midagi seadme alla asetades), et laserkiire keskpunkt lä-
biks eelnevalt seinale B märgitud punkti II.
Märkige seinale A laserkiire keskpunkt punktina III (verti-
kaalselt punkti I kohale või alla).
–Vahe d seinale A märgitud punktide I ja III vahel annab
seadme tegeliku kõrvalekalde horisontaalist.
Maksimaalse lubatud kõrvalekalde d
max
saate arvutada järg-
miselt:
d
max
= seinte kahekordne vahekaugus x 0,3 mm/m
Näide: Kui seinte vahekaugus on 5 m, siis tohib maksimaalne
kõrvalekalle olla d
max
= 2 x 5 m x 0,3 mm/m = 3 mm.
Märgistused tohivad järelikult olla üksteisest kõige rohkem
3mm kaugusel.
Vertikaaljoone loodimistäpsuse kontroll
Kontrollimiseks läheb vaja ukseava, mille mõlemal pool on
vähemalt 2,5 m vaba (stabiilset) pinda.
Asetage seade ukseavast 2,5m kaugusele stabiilsele ühe-
tasasele pinnale (mitte statiivile). Suunake laserkiired uk-
seavale ja laske mõõteseadmel nivelleeruda.
Märkige vertikaalse laserkiire keskpunkt ukseava põranda-
le (punkt I), 5 m kaugusele ukseavast (punkt II) ning ukse-
ava ülemisele servale (punkt III).
Asetage seade teisele poole ukseava otse punkti II taha.
Laske seadmel nivelleeruda ja suunake vertikaalne laser-
kiir nii, et selle keskpunkt läbiks täpselt punkte I ja II.
–Vahe d punkti III ja laserkiire keskpunkti vahel ukseava üle-
mises servas annab seadme tegeliku kõrvalekalde verti-
kaalist.
Mõõtke ära ukseava kõrgus.
Maksimaalse lubatud kõrvalekalde d
max
arvutate järgmiselt:
d
max
= ukseava kahekordne kõrgus x 0,3 mm/m
Näide: Kui ukseava kõrgus on 2 m, siis tohib maksimaalne kõr-
valekalle olla d
max
=2x2mx0,3mm/m=1,2mm. Märgistu-
sed tohivad järelikult olla üksteisest kõige rohkem 1,2 mm
kaugusel.
Tööjuhised
Märgistamiseks kasutage alati ainult laserjoone kesk-
punkti. Laserjoone laius muutub kauguse muutudes.
Kinnitamine kanduri abil
Mõõteseadme kinnitamiseks kandurile 10 keerake kanduri lu-
kustuskruvi 11 mõõteseadme 1/4"-keermestatud avasse 2.
Mõõteseadme keeramiseks kanduril lõdvendage kruvi 11
pisut.
