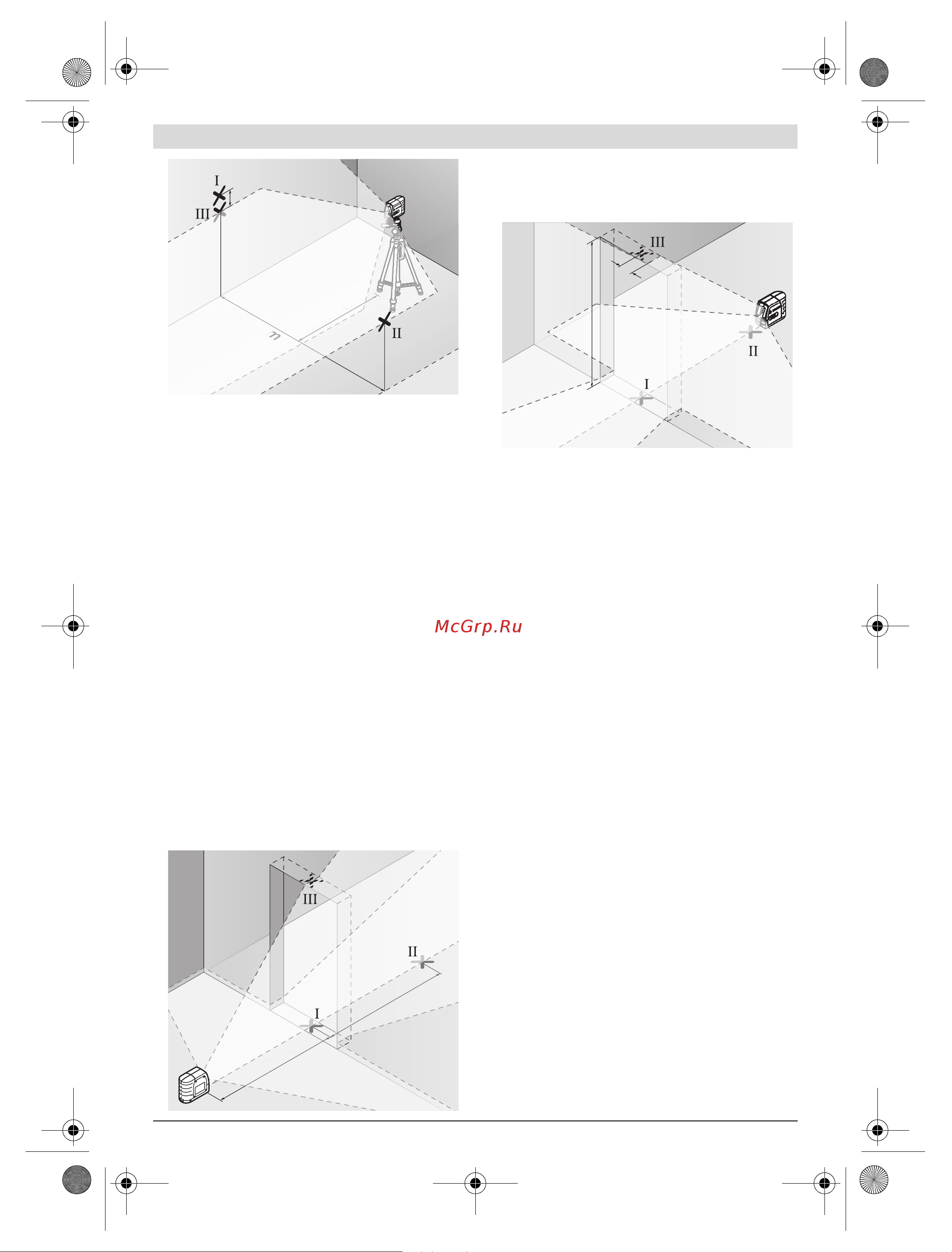

Állítsa fel a mérőműszert 180° fokkal elforgatott helyzet-
ben 5 m távolságban és várja meg, amíg befejeződik az
automatikus szintezés.
Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-
szerállvány segítségével vagy szükség esetén a berende-
zés alá helyezett lapokkal), hogy a lézervonal közepe pon-
tosan a „B” falon előzőleg bejelölt II pontra essen.
–Jelölje be III pontként (függőlegesen az I pont felett, illet-
ve alatt) az „A” falon a lézervonal közepét.
„A” falon bejelölt két pont (I és III) közötti d különbség
megadja a mérőműszer által okozott, a vízszintestől való
tényleges eltérést.
A maximális megengedett d
max
eltérést a következőképpen
kell kiszámítani:
d
max
= A falak közötti kétszeres távolság x 0,3 mm/m
Példa: Ha a falak közötti távolság 5 m, a maximális eltérésnek
nem szabad meghaladnia a d
max
=2x5mx0,3mm/m
= 3 mm értéket. A jelek közötti eltérés ennek megfelelően leg-
feljebb 3 mm lehet.
A függőleges vonal szintezési pontosságának ellenőrzése
Az ellenőrzéshez egy ajtónyílásra van szükség, amelynél az
ajtó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely
áll rendelkezésre.
Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolság-
ban egy szilárd, sík alapra (ne egy háromlábú műszeráll-
ványra). Irányítsa a lézervonalakat az ajtónyílásra és várja
meg, amíg a mérőműszer végrehajtja az önszintezést.
–Jelölje be a függőleges lézervonal közepét az ajtónyílás
alatti padlón (I pont), 5 m távolságban az ajtónyílás másik
oldalán (II pont), valamint az ajtónyílás felső szélén
(III pont).
Állítsa fel a mérőműszert az ajtónyílás másik oldalán köz-
vetlenül a II pont mögé. Várja meg, amíg a mérőműszer
végrehajtja az automatikus szintezést és állítsa úgy be a
függőleges lézervonalat, hogy annak közepe pontosan
keresztülmenjen mind az I, mind a II ponton.
–A III pont és az ajtónyílás felső részén végigfutó lézervonal
közepe közötti d különbség megadja a mérőműszer által
okozott tényleges eltérést a függőleges helyzettől.
Mérje meg az ajtónyílás magasságát.
A maximális megengedett d
max
eltérést a következőképpen
kell kiszámítani:
d
max
= Az ajtónyílás kétszeres magassága x 0,3 mm/m
Példa: Ha az ajtónyílás magassága 2 m, a maximális eltérés-
nek nem szabad meghaladnia a d
max
=2x2mx0,3mm/m
= 1,2 mm értéket. A jelek közötti eltérés ennek megfelelően
legfeljebb 1,2 mm lehet.
Munkavégzési tanácsok
A jelöléshez mindig csak a lézervonal közepét használ-
ja. A lézervonal szélessége a távolságtól függően változik.
Rögzítés a tartóval
A mérőműszernek a 10 tartóra való rögzítéséhez csavarja
bele a tartó 11 rögzítőcsavarját a mérőműszeren található 2
1/4"-es műszerállványcsatlakozóba. A mérőműszernek a tar-
tón való elforgatásához lazítsa kissé ki a 11 csavart.
A 10 tartó segítségével a következő lehetőségek állnak ren-
delkezésre a mérőműszer rögzítésére:
–Szerelje fel a 10 tartót a 15 1/4"-es műszerállványcsat-
lakozóval a 18 háromlábú műszerállványra vagy egy a ke-
reskedelemben szokványosan kapható fényképezőáll-
ványra. Egy a kereskedelemben szokványosan kapható há-
romlábú építkezési műszerállványra való felerősítéshez
használja a 16 5/8"-os műszerállványcsatlakozót.
–A 10 tartót a 14 mágnesekkel acélalkatrészekre lehet
erősíteni.
–A 10 tartót a száraz építési falakra vagy fafalakra csavarok-
kal lehet felerősíteni. Ehhez dugjon keresztül legalább
50 mm hosszúságú csavarokat a tartó 12 csavarfuratain.
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
d
2 m
