Français | 21
Bosch Power Tools 1 609 92A 0KH | (28.4.14)

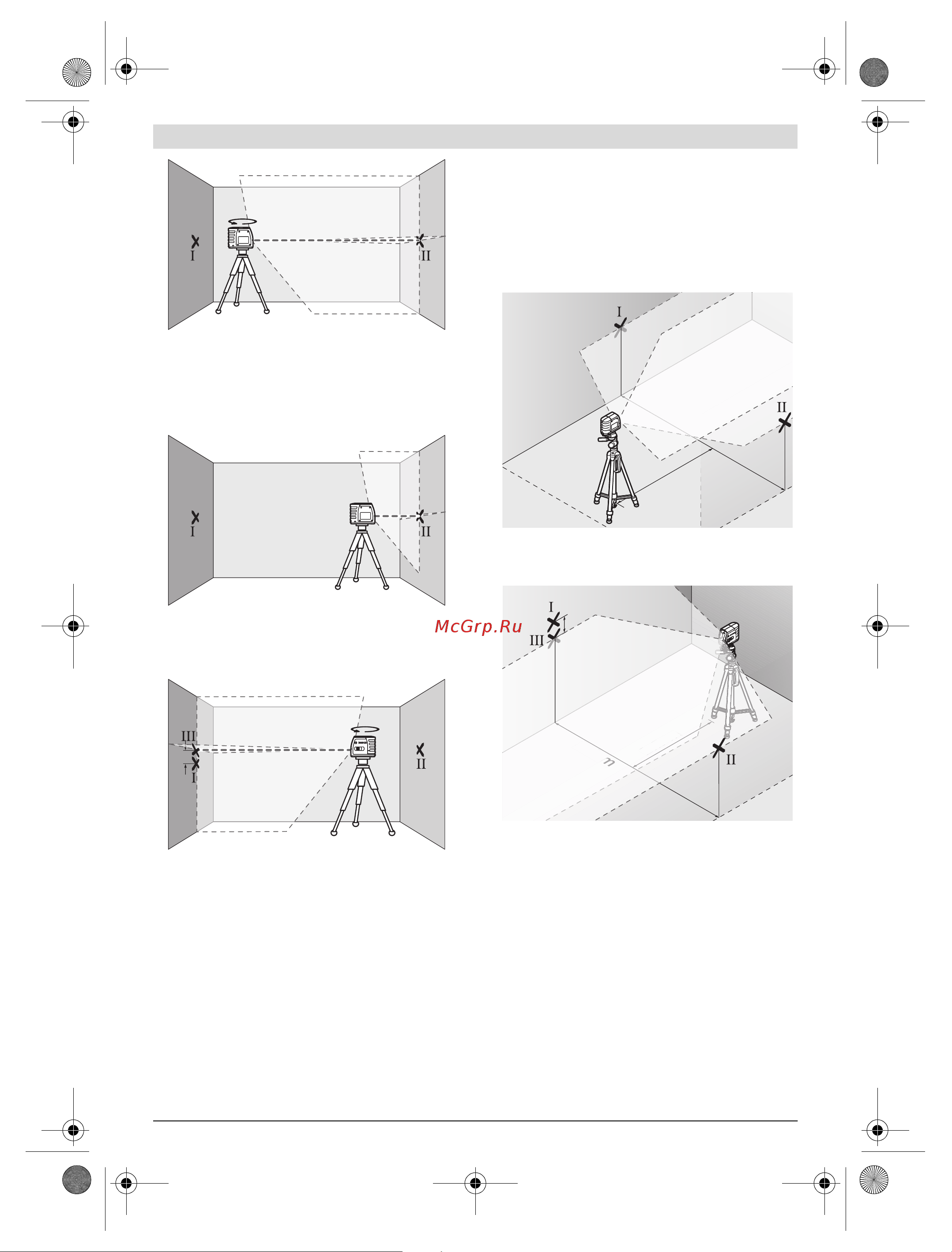

– Tournez l’appareil de mesure de 180°, laissez-le se niveler
automatiquement et marquez le point de croisement des
faisceaux laser sur le mur en face B (point II).
– Placez l’appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.
– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le point de croisement des faisceaux laser touche le point
II sur le mur B tracé auparavant.
– Tournez l’appareil de mesure de 180° sans en modifier la
hauteur. Dirigez-le vers mur A de sorte que la ligne laser
verticale passe à travers le point I déjà marqué. Laissez
l’appareil de mesure se niveler automatiquement et mar-
quez le point de croisement des faisceaux laser sur le mur
A (point III).
–L’écart d entre les deux points I et III marqués sur mur A in-
dique l’écart réel de l’appareil de mesure pour la hauteur.
L’écart maximal admissible d
max
se calcule comme suit :
d
max
= double distance des murs x0,3 mm/m
Exemple : Pour une distance de 5 m entre les murs, l’écart
maximal doit être de d
max
=2x5mx0,3mm/m=3mm.
En conséquence, l’écart entre les marquages ne doit être que
de 3 mm au maximum.
Contrôler la précision de nivellement de la
ligne horizontale
Pour ce contrôle, on nécessite une distance dégagée de
5x5m env.
– Montez l’appareil de mesure au milieu entre les mus A et B
sur une embase de fixation ou un trépied ou placez-le sur
un sol stable et plan. Laissez l’appareil de mesure se nive-
ler automatiquement.
– A une distance de 2,5 m de l’appareil de mesure, marquez
le milieu du faisceau laser sur les deux murs (pointI sur
mur A et point II sur mur B).
– Placez l’appareil de mesure tourné de 180° à une distance
de 5 m et laissez-le se niveler automatiquement.
– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le milieu du faisceau laser touche le point II sur le mur B
tracé auparavant.
– Sur mur A, marquez le milieu du faisceau laser comme
point III (verticalement au-dessus ou au-dessous du
point I).
–L’écart d entre les deux points I et III marqués sur mur A in-
dique l’écart réel de l’appareil de mesure de l’horizontale.
L’écart maximal admissible d
max
se calcule comme suit :
d
max
= double distance des murs x 0,3 mm/m
Exemple : Pour une distance de 5 m entre les murs, l’écart
maximal doit être de d
max
=2x5mx0,3mm/m=3mm. En
conséquence, l’écart entre les marquages ne doit être que de
3 mm au maximum.
A
B
180°
A
B
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
OBJ_BUCH-2049-002.book Page 21 Monday, April 28, 2014 4:59 PM
