Deutsch | 9
Bosch Power Tools 1 609 92A 0KH | (28.4.14)
– Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu
verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien auf
der Wand A (Punkt III).
–Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.
Die maximale zulässige Abweichung d
max
berechnen Sie wie
folgt:
d
max
= doppelter Abstand der Wände x 0,3 mm/m
Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung d
max
=2x5mx0,3mm/m=3mm
betragen. Die Markierungen dürfen folglich höchstens 3 mm
auseinander liegen.

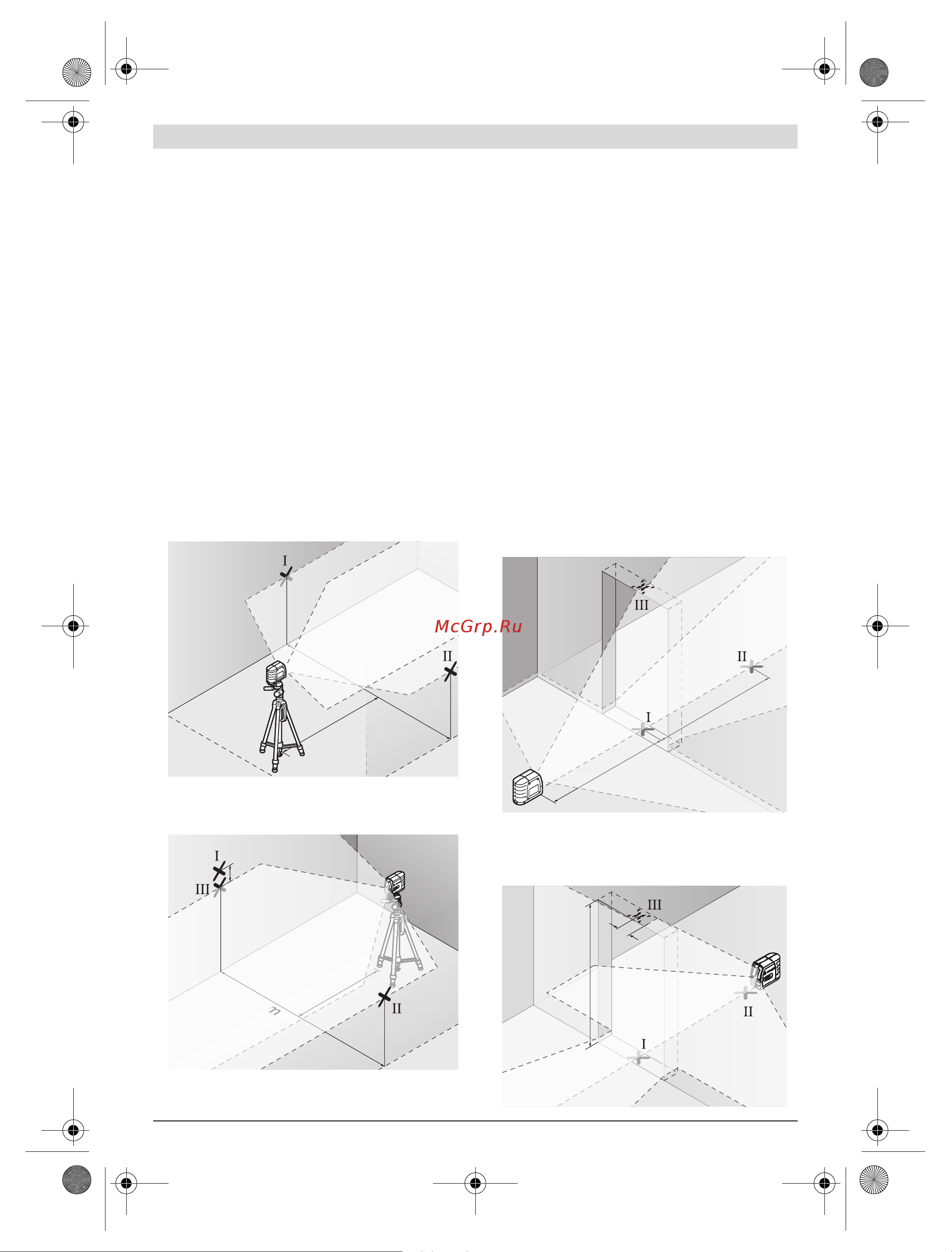

Nivelliergenauigkeit der waagrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Fläche von ca.
5x5m.
– Montieren Sie das Messwerkzeug in der Mitte zwischen
den Wänden A und B auf der Halterung bzw. einem Stativ,
oder stellen Sie es auf festen, ebenen Untergrund. Lassen
Sie das Messwerkzeug einnivellieren.
– Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an
beiden Wänden die Mitte der Laserlinie (Punkt I auf Wand
A und Punkt II auf Wand B).
– Stellen Sie das Messwerkzeug um 180° gedreht in 5 m
Entfernung auf und lassen Sie es einnivellieren.
–Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
die Mitte der Laserlinie genau den zuvor markierten Punkt
II auf der Wand B trifft.
– Markieren Sie auf der Wand A die Mitte der Laserlinie als
Punkt III (senkrecht über bzw. unter dem Punkt I).
– Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagrechten.
Die maximale zulässige Abweichung d
max
berechnen Sie wie
folgt:
d
max
= doppelter Abstand der Wände x 0,3 mm/m
Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung d
max
= 2 x 5 m x 0,3 mm/m= 3 mm
betragen. Die Markierungen dürfen folglich höchstens 3 mm
auseinander liegen.
Nivelliergenauigkeit der senkrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der
Türöffnung auf festem, ebenem Grund auf (nicht auf einem
Stativ). Richten Sie die Laserlinien auf die Türöffnung und
lassen Sie das Messwerkzeug einnivellieren.
– Markieren Sie die Mitte der senkrechten Laserlinie am
Boden der Türöffnung (Punkt I), in 5 m Entfernung auf der
anderen Seite der Türöffnung (Punkt II) sowie am oberen
Rand der Türöffnung (Punkt III).
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
d
2 m
OBJ_BUCH-2049-002.book Page 9 Monday, April 28, 2014 4:59 PM
