EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
12
Основы работы с микшером
Полнофункциональная работа с микшером
Введение
Место для всего и все на своем месте

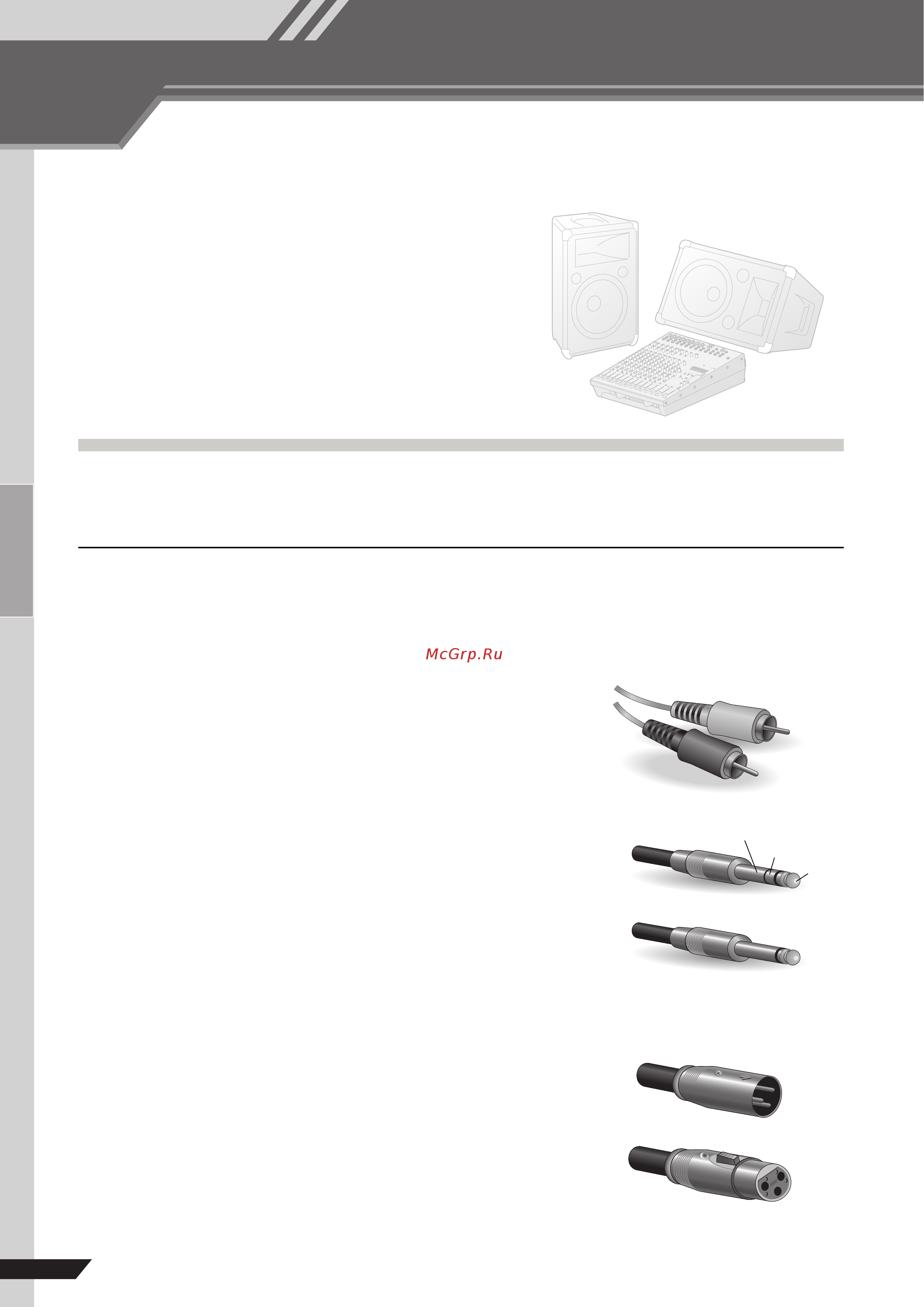

Изобилие разъемов: что для чего?
Штырьковый разъем RCA-типа
Универсальный штекерный разъем
Штекерный стереоразъем TRS
Штекерный моноразъем
Рукав
Кольцо
Наконечник
Штекер
Гнездо
XLR-разъем
Итак, вы приобрели микшер и готовы им пользоваться. Подключили все
необходимое, покрутили регуляторы и–можно начинать .… ? Конечно, если вы
делали это раньше, проблем не будет, но если вы видите микшер впервые, лучше
прочитать этот небольшой учебник и научиться азам микширования, которые
в будущем позволят вам создавать миксы по вашему вкусу
Вот типичные вопросы, которые возникают, когда вы впервые настраиваете систему: «Зачем нужны все
эти разъемы на задней панели микшера?» и «В чем разница между ними?». Начнем с самых распростра-
ненных типов разъемов.
Это бытовой разъем, уже многие годы используемый в домашних
звуковых системах. Называется также фоно-разъемом (сокращение
от слова фонограмма), но в наши дни этот термин используется ред-
ко. Штырьковые разъемы RCA-типа всегда несимметричны и обыч-
но несут нагрузку линейного сигнала в -10 дБ (номинал). Скорее
всего, вы будете использовать этот тип разъема при подключении
к микшеру проигрывателя компакт-дисков или другой домашней
звуковой системы, а также при подключении выхода микшера к кас-
сетному магнитофону или подобному устройству
Название штекерный разъем (или разъем телефонного типа) возник-
ло из-за того, что впервые эта разводка была использована в теле-
фонных коммутаторах. Штекерные разъемы коварны, поскольку
по внешнему виду не всегда можно определить, для обработки какого
типа сигнала они предназначены. Это может быть несимметричный
моно, несимметричный стерео, симметричный моно сигнал, либо этот
штекер используется для вставки сигнала в разрыв. Как и данное ру-
ководство (вы ведь храните все инструкции в безопасном месте?),
надпись на разъеме обычно содержит сведения о типе обрабатывае-
мого сигнала. Штекерный разъем, предназначенный для обработки
симметричных сигналов, часто называют разъемом TRS-типа.
Этот тип разъема обычно называют разъемом XLR-типа, и он поч-
ти всегда переносит симметричный сигнал. Но если схемотехника
спроектирована правильно, разъемы XLR-типа будут обрабатывать
и несимметричные сигналы. Обычно эти разъемы используются
в микрофонных кабелях, а также на входах и выходах профессио-
нальных звуковых устройств
