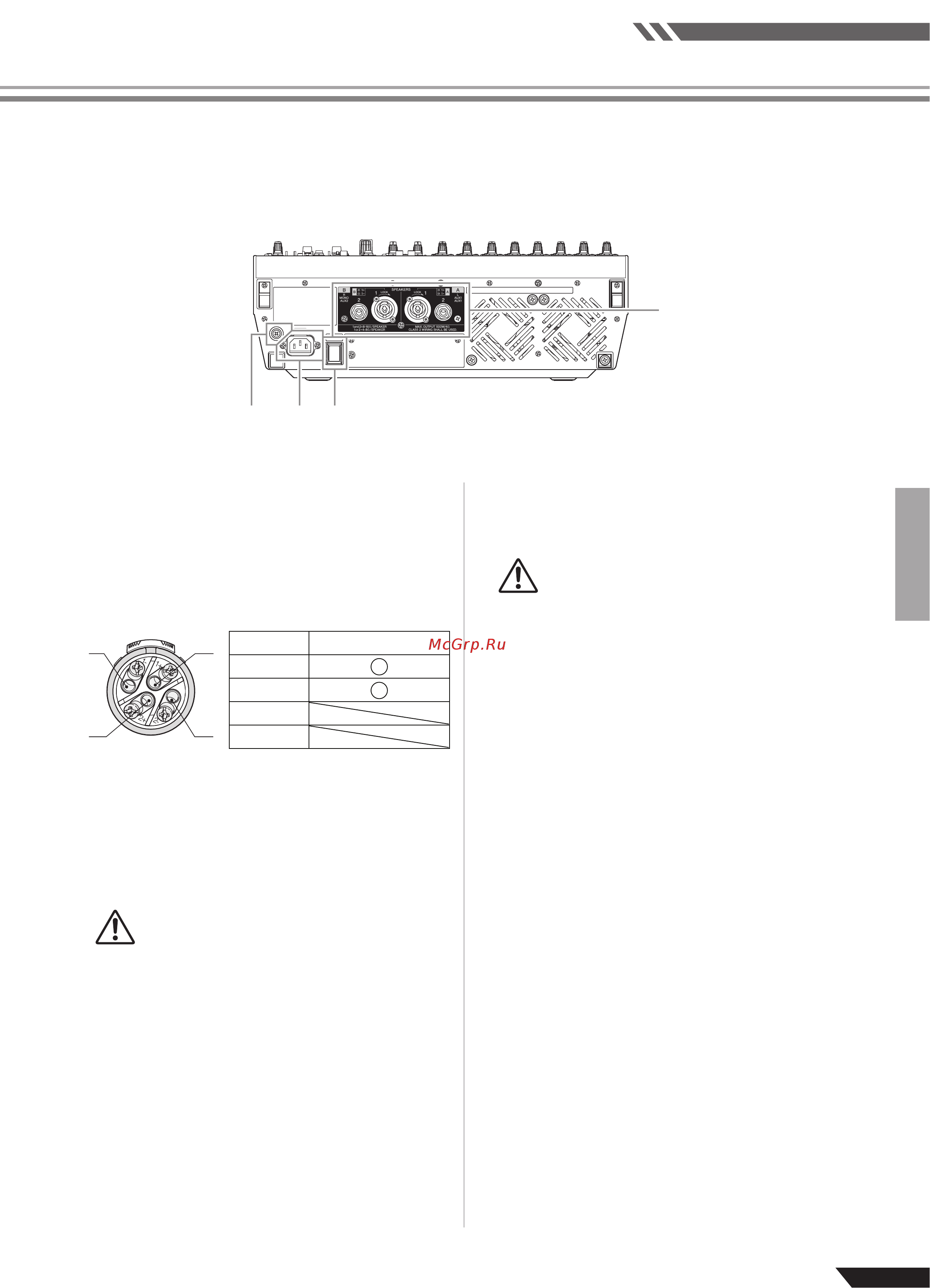

Yamaha EMX-5014C [27/37] Задняя панель
![Yamaha EMX-5014C [27/37] Задняя панель](/views2/1013311/page27/bg1b.png)
EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Справочное руководство
Панель управления и задняя панель
27
Задняя панель
Гнезда SPEAKERS
A1, B1:
A2, B2:
Переключатель POWER
Разъем АС IN
Винт заземления
Neutrik Plug A1 and B1 Connectors
1+
1–
2+
2–
2+ 2-
1- 1+
+
–
Используйте эти гнезда для подключения акустических си-
стем. Обратите внимание, что выходной сигнал, направлен-
ный на эти гнезда, изменяется согласно установке переклю-
чателя POWER AMP .
Выходы Neutrik NL4 Speakon. Полярность по-
казана ниже.
Штекерные выходные гнезда.
Этот переключатель включает (ON) и выключает (OFF)
питание на EMX. Индикатор POWER горит, когда этот
переключатель включен.
Перед включением или выключением питания,
убедитесь, что опустили мастер-фейдер ST и фей-
деры AUX1 и AUX2 полностью вниз.
Разъем для подключения сетевого кабеля. Подключите
один конец кабеля к этому разъему, а другой конец к сете-
вой розетке.
Перед включением или выключением питания,
убедитесь, что опустили мастер-фейдер ST и фей-
деры AUX1 и AUX2 полностью вниз.
Для максимальной безопасности, необходимо надежно за-
землить ЕМХ. Кабель питания оснащен штепселем с тремя
контактами, заземляющими прибор, когда штепсель встав-
лен в соответственно заземленную розетку питания с тремя
контактами. Если сетевая розетка не заземлена, заземлите
прибор, используя этот винт заземления. Правильное за-
земление эффективно устраняет шумовые помехи и интер-
ференцию.
