EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Справочное руководство
24
Панель управления и задняя панель

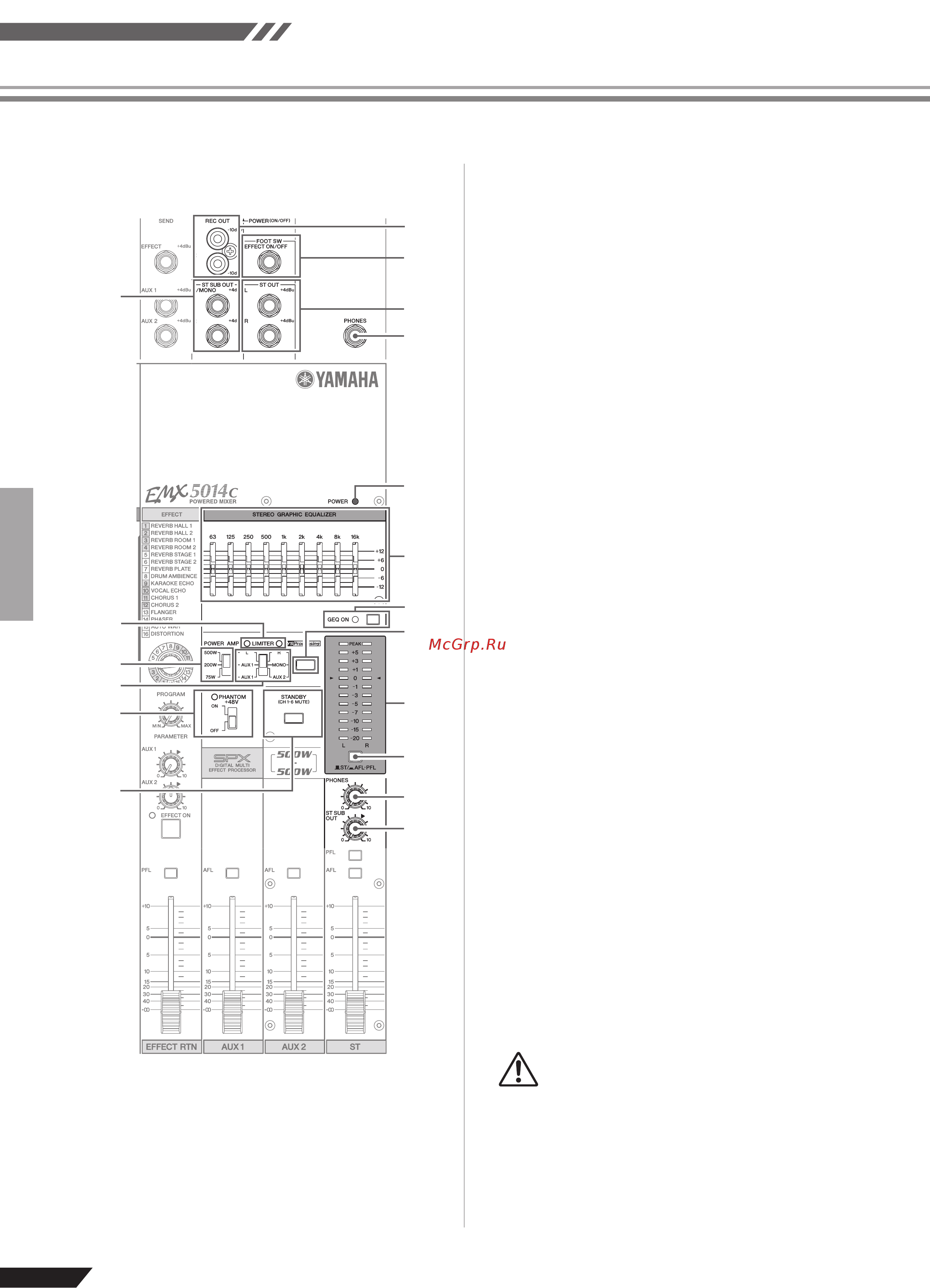

Мастер-секция
Гнезда REC OUT
Гнездо EFF ON/OFF
Гнезда ST SUB OUT
Гнезда ST OUT
Гнездо PHONES
Индикатор POWER
Графический Эквалайзер
Переключатель GEQ ON
Индикатор LIMITER
Эти несбалансированные RCA типа выходные гнезда могут ис-
пользоваться для подачи основного выходного стерео сигнала
на внешнее записывающее устройство (DAT или кассетный маг-
нитофон). Гнезда выводят стерео сигнал до регулировки мастер-
фейдером ST и графическим эквалайзером . Поскольку
сигнал не регулируется этими контроллерами, сделайте соответ-
ствующие установки уровня на внешнем устройстве записи.
Это штекерное входное гнездо служит для подключения от-
дельно приобретаемой педали FC5. Педальный переключатель
может использоваться как альтернатива переключателю ON для
включения/выключения внутреннего процессора эффектов.
Несбалансированные штекерные гнезда, которые выводят
смикшированный стерео сигнал (L и R), уровень которого уста-
навливается контроллером ST SUB OUT в секции Мастер
Управления. Обычно эти гнезда используются для подключе-
ния к внешнему микшеру или дополнительной SR системе.
Несбалансированные штекерные гнезда выводят смикшированный
стерео сигнал (L и R), уровень которого устанавливается мастер-
фейдером ST . Обычно эти гнезда используются для подключе-
ния к усилителю мощности или активной акустической системе.
Гнездо для наушников. Это сбалансированное выходное сте-
рео гнездо штекерного типа.
Индикатор горит, когда выключатель питания POWER
включен.
Графический 9-ти полосный эквалайзер для регулировки ча-
стотной характеристики выходного сигнала стереошины на
гнездах в ST OUT , ST SUB OUT , и SPEAKERS .
Каждая полоса регулирует диапазон ±12 дБ. Основные часто-
ты для полос: 63, 125, 250, 500, 1 кГц, 2 кГц, 4 кГц , 8 кГц и 16
кГц.
Включает/выключает графический эквалайзер. Выключатель
горит, когда эквалайзер включен.
Индикатор загорается, когда усиление выходного сигнала
гнезд SPEAKERS достигает максимального значения.
Работает лимитер. Индикатор указывает, что нагрузка на
усилитель слишком высока и есть риск повреждения обо-
рудования. Уменьшите установку мастер-фейдера ST или
фейдеров AUX1 или AUX2 так, чтобы индикатор мигал
лишь изредка или вообще не загорался.
