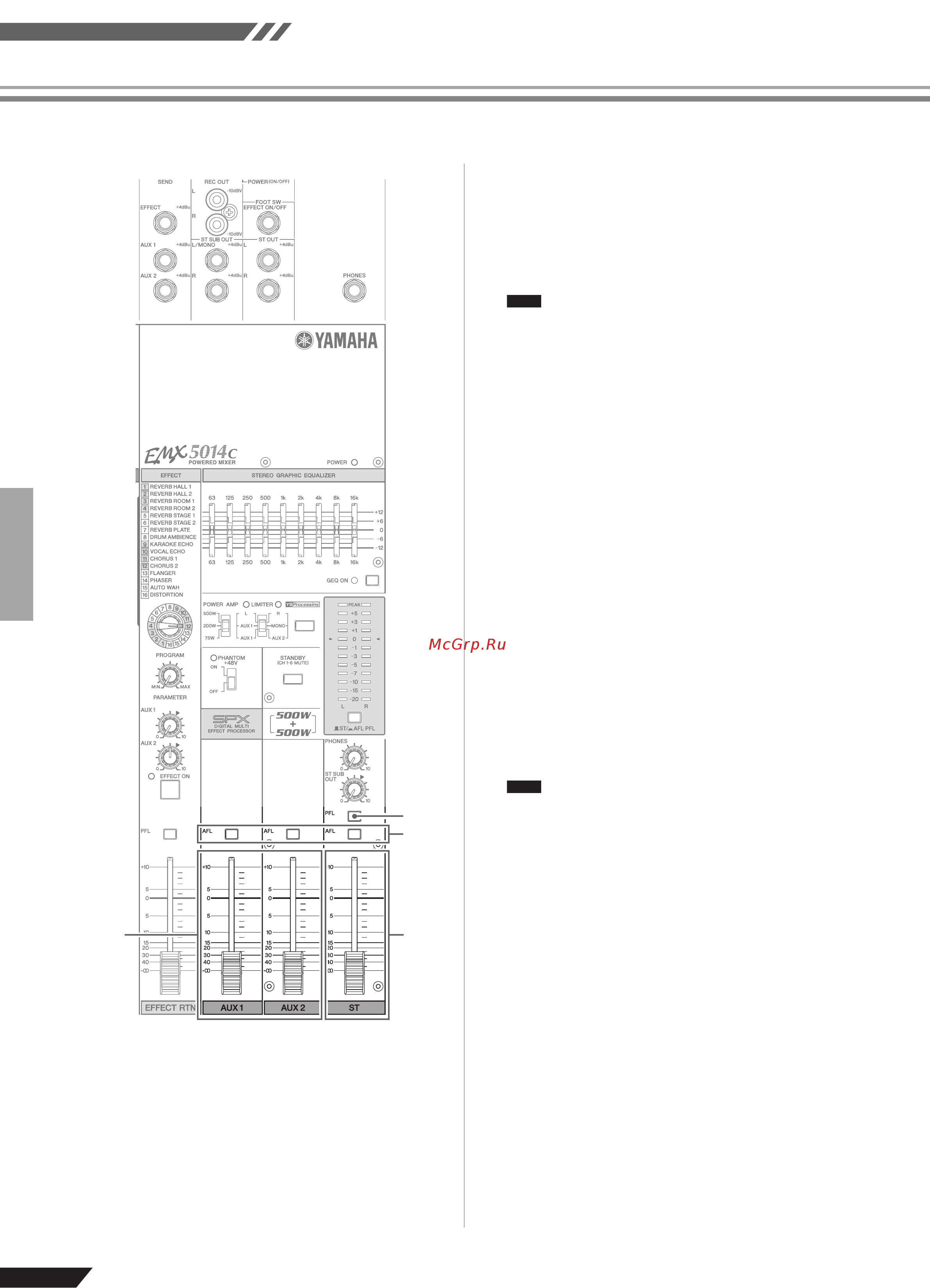

![Yamaha EMX-5014C [26/37] Afl after fader listen switches](/views2/1013311/page26/bg1a.png)
EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Справочное руководство
26
Панель управления и задняя панель
PFL (Pre-Fader Listen) Switch
AFL (After-Fader Listen) Switches
AUX1 and AUX2 Faders
ST Master Fader
Прим.
Прим.
Включите этот переключатель для контроля над предфейдер-
ным сигналом, который поступает через гнезда ST OUT или
ST SUB OUT. Если переключатель включен, сигнал (до регули-
ровки мастер-фейдером ST и регулятором ST SUB OUT) по-
дается на шину PFL, так, чтобы он мог контролироваться через
гнездо PHONES.
На уровень сигнала шины PFL не влияют установки мастер- •
фейдера ST и контроллера ST SUB OUT.
Переключатели PFL ( • ⓱, , ) и AFL () выбирают микс,
который будет контролироваться на гнезде PHONES. Если
канальные переключатели PFL или AFL - ON (включены),
выход канала микшируется в сигнал, подающийся на гнездо
PHONES.
Включите этот переключатель для контролирования постфей-
дерного сигнала, который поступает через гнезда ST OUT,
SEND AUX1 или SEND AUX2. Если переключатель включен,
сигнал (после прохождения мастер-фейдера ST, фейдера AUX1
или AUX2) подается на шину AFL так, чтобы Вы могли его
контролировать через гнездо PHONES.
Фейдер AUX1 регулирует выходной уровень гнезд SPEAKERS
A или гнезда SEND AUX1 ⓳.
Фейдер AUX2 регулирует выходной уровень гнезд SPEAKERS
B или гнезда SEND AUX2 ⓳.
Регулирует уровень сигнала поступающего на гнезда SPEAKER S
или ST OUT .
Не влияет на выходной уровень гнезд ST SUB OUT. •
Сигнал, поступающий на гнезда SPEAKERS, определяется •
установкой переключателя POWER AMP .
