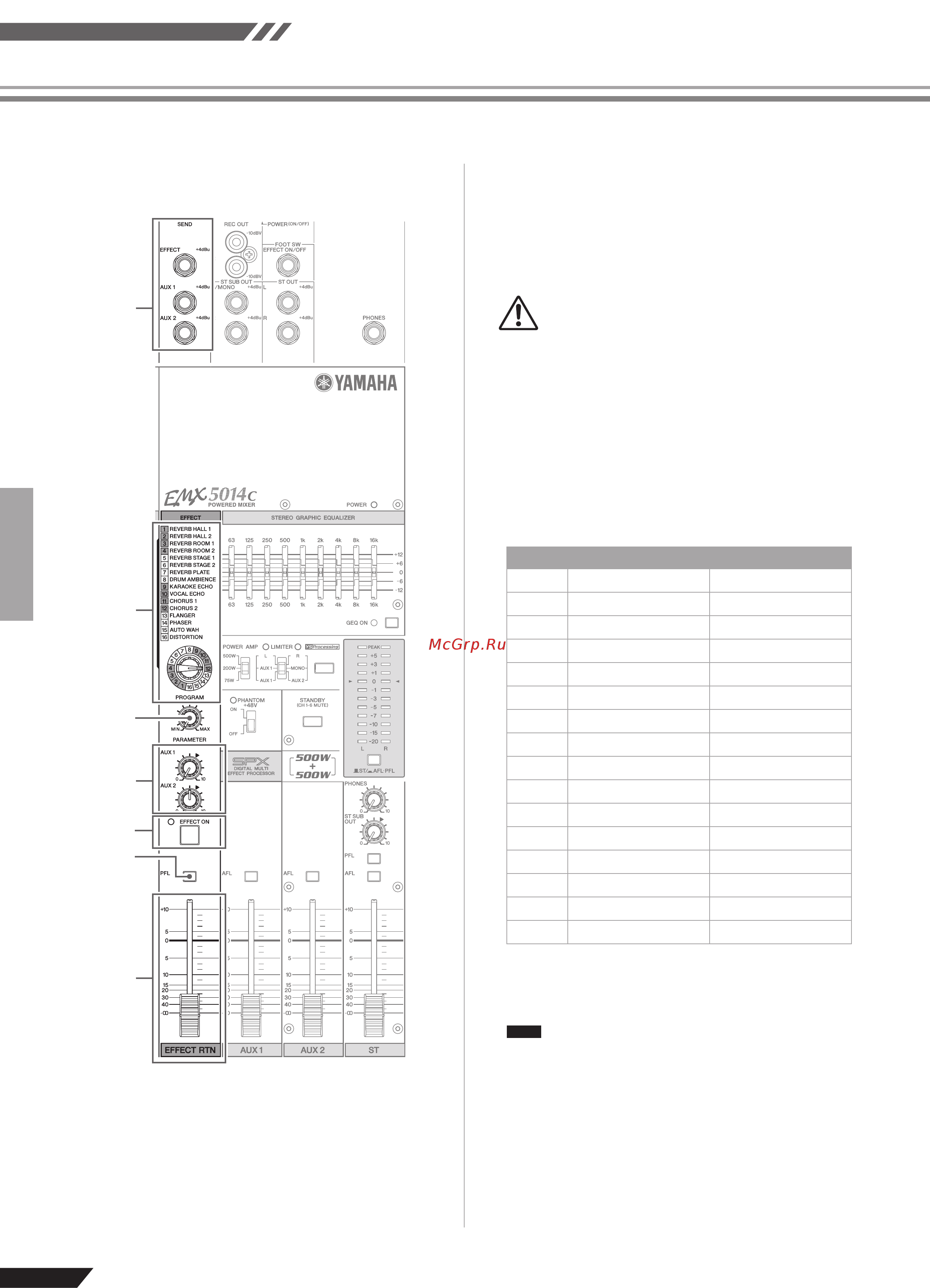

EMX5014C • РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Справочное руководство
22
Панель управления и задняя панель
Секция цифровых эффектов
⓳ Гнездо SEND
rEFF
tAUX1, AUX2
⓴ Колесо PROGRAM
Регулятор PARAMETER
Регуляторы AUX1/2
⓳
⓴
No. Program Parameter
REVERB HALL 1 REVERB TIME
REVERB HALL 2 REVERB TIME
REVERB ROOM 1 REVERB TIME
REVERB ROOM 2 REVERB TIME
REVERB STAGE 1 REVERB TIME
REVERB STAGE 2 REVERB TIME
REVERB PLATE REVERB TIME
DRUM AMBIENCE REVERB TIME
KARAOKE ECHO DELAY TIME
VOCAL ECHO DELAY TIME
CHORUS 1 LFO FREQ
CHORUS 2 LFO FREQ
FLANGER LFO FREQ
PHASER LFO FREQ
AUTO WAH LFO FREQ
DISTORTION DRIVE
Прим.
22
Несбалансированное штекерное выходное гнездо для сигнала
шины EFFECT. Вы можете использовать это гнездо, например,
для подключения внешнего процессора эффектов. Вы можете
возвратить сигнал, подключая внешний процессор эффектов
к любому из гнезд LINE на канальных парах 7/8 - 13/14.
Если Вы возвращаете сигнал внешнего процессора эффектов
в гнездо LINE на канальных парах 7/8 - 13/14, пожалуйста,
убедитесь, что установили регулятор EFFECT для этой пары
в положение «0».
Несбалансированные штекерные выходные гнезда монофони-
ческих мониторных сигналов соответственно от шин AUX1
и AUX2. Вы можете использовать эти гнезда, например, для
подключения процессора эффектов, мониторной системы
или другой подобной системы контроля.
Выбирает тип используемого эффекта.
Вы можете выбрать из 16 различных типов эффекта.
Регулирует параметры (глубина, скорость, и т.д.) взаимосвя-
занные с выбранным типом эффекта.
Примечание: Микшер сохраняет последнее значение, исполь-
зуемое с каждым типом эффекта. При выборе другого типа
эффекта микшер автоматически восстанавливает значение,
которое использовалось с данным типом эффекта (независи-
мо от текущей позиции регулятора PARAMETER). Но следу-
ет помнить, что все значения возвращаются к значениям по
умолчанию при выключении питания.
Каждый регулятор устанавливает уровень звука эффекта по-
ступающего соответственно в шины AUX1 и AUX2.
