─ 12 ─

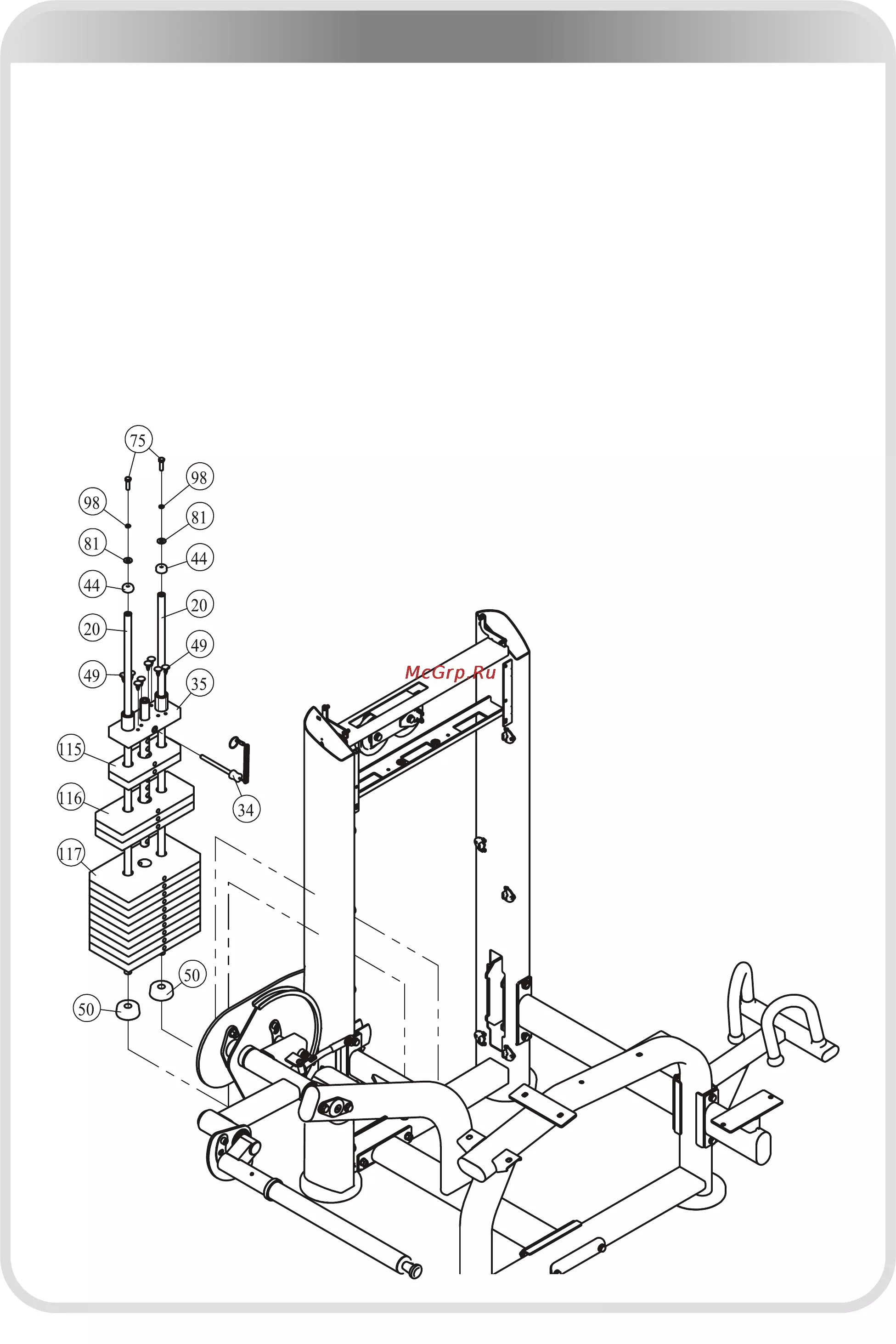

Assembly

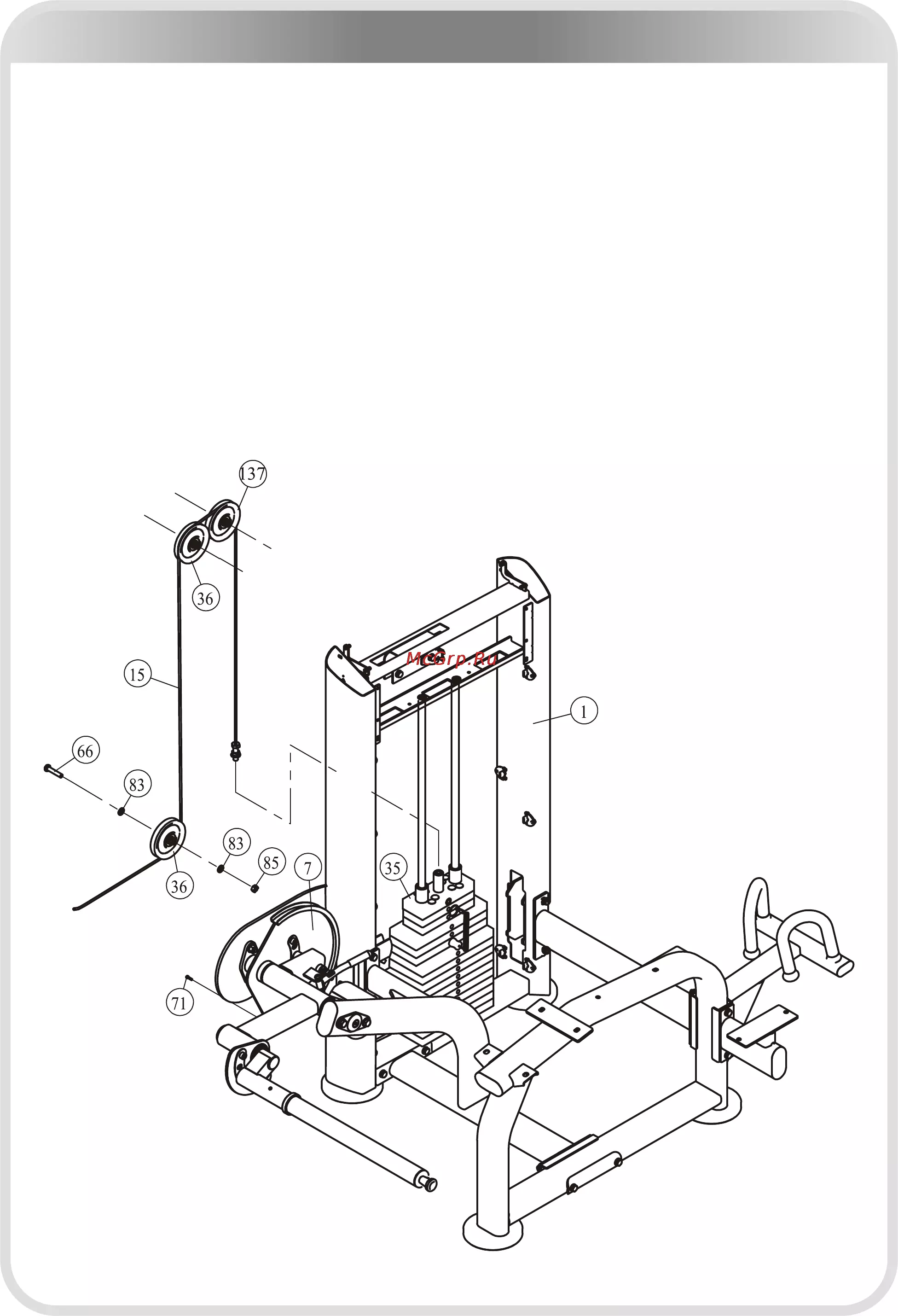

STEP 3
1. Attach:
● two Guide Rod (#20) ● two Φ63.5*Φ19*25.4 Weight Rubber Bumper (#50)
● ten Weight Plate 15LBS (#117)
●
three Weight Plate 10LBS (#116)
● two Weight Plate 5LBS (#115) ● one Top Plate (#35)
to the Weight Stack Frame (#1) using:
Φ
●
●
two 8 Spring Washers (#98)
two M8*30 HHB (#75)
● two Φ9*Φ22*1.6 Flat Washers (#81) ● two Φ29*Φ19*10 Rubber Plugs (#44)
2. Attach the Selector Pin W/Coil (#34) to the Top Plate (#35).
3. Attach eight Buttons (#49) to the Top Plate (#35).
Note: Wrench Tighten Bolts and Nylon Lock nuts.
