Cambridge Audio 540 RV2.0 S [10/32] Подключения на задней панели
![Cambridge Audio 540 RV2.0 S [10/32] Подключения на задней панели](/views2/1137787/page10/bga.png)
220 АВ-приемник серии Azur
Антенна ЧМ/АМ
Здесь производятся все подключения антенны тюнера. Более
подробная информация приведена в разделе ‘Подключения антенн’
этого руководства.
Выходные разъемы "TV/Mon"
"S-Video" (S-видео) - Подключите к вашему телевизору кабелем типа S-
Video для показа изображения от любого подсоединенного устройства
S-Video.
"Composite" (композитный) - Подключите к вашему телевизору
звуковым кабелем типа RCA для показа изображения от любого
подсоединенного композитного видеоустройства.
Эти выходные разъемы служат также для просмотра экранного меню
настройки приемника 540R V2.0.
Входные разъемы "S-Video"
Подключите выходные сигналы S-видео от оборудования источника.
Входные разъемы композитного видео
(Composite Video)
Подключите выходы композитного видео от оборудования источника.
Входы компонентного видео (Component Video in)
Подключите выходы компонентного видео от оборудования источника.
Примечание: Наилучший метод подсоединения для видеоисточников -
это всегда компонентное видео (высочайшее качество), затем S-видео,
затем композитное видео. DVD-источники компонентного видео часто
поддерживают также и прогрессивную развертку, которая дает лучшее
качество изображения, если она поддерживается и вашим DVD-
плейером, и телевизором.
Выход компонентного видео (Component Video Out)
Подключите к выводам Cr/Pr, Cb/Pb и Y телевизионного приемника.
Примечание: На выходах компонентного видео отсутствует экранное
меню настройки.
Power Rating: 230V AC 50Hz
FM 75Ω
AM
Loop
300Ω
Video 2 Video 1 DVD
Sur
Left
Sur
Right
Sur
Back
Left
Right
Centre
Reset
Power
On
Off
Tap e P lay Tape Rec
CD DVD
CD/Aux
Video 2 Video 1 DVD CD Video 1/Video 2 DVD
Video 2 Video 1 DVD
SB
SB
SW SW
Cen C
SR SR
RR
SL SLLL
Power AC
Max Power Consumption: 615W
6.1 Direct In
6.1 Preamp Out
Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y
Component Video In
DVD
Video 1/Video 2
Tun er
RS232C
S-Video In
Optical In
Composite Video In
Audio In
Tap e
L
R
L
R
Coax InCoax In Coax Out
Optical
Out
Component Video Out
Risk of electric shock
Do not open
Caution / Avis /Achtung
Risque de choc electrique
Ne pas ouvrir
Vorm öffnen des gërates
Netzstecker ziehen
www.cambridge-audio.com
Designed in London, England
Speaker Impedance 4-8 Ohms
Video 1/Video 2
Control
Bus
This device
complies with
part 15 of
FCC rules
Manufactured
in an ISO9002
approved facility
TV/Mon Out
S-VideoComposite
azur 540R V2.0
AV Receiver
Serial No. label fitted on underside
In

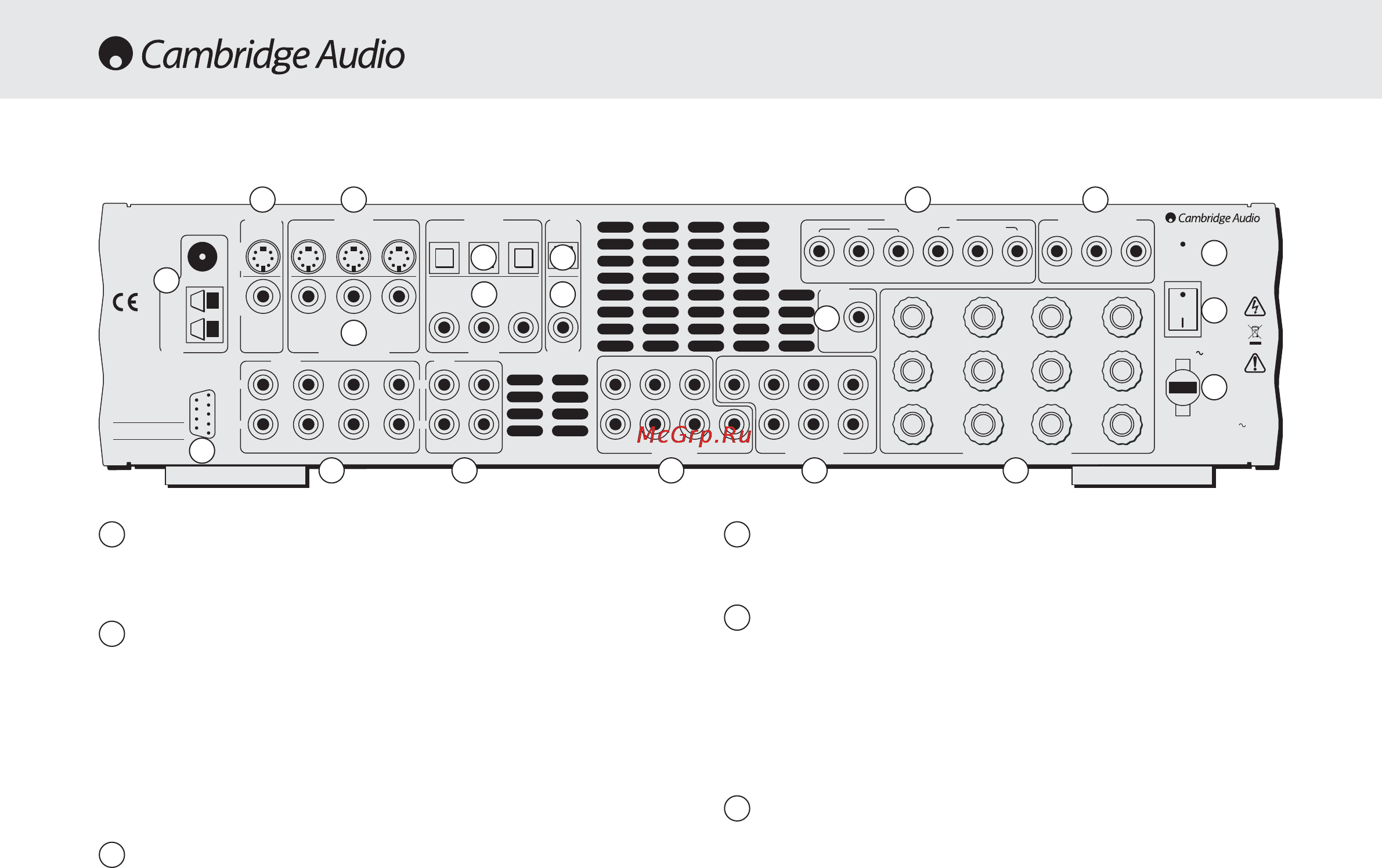

ПОДКЛЮЧЕНИЯ НА ЗАДНЕЙ ПАНЕЛИ
1
1
2 3
4
7
9
8
10
11
5 6
12
13
14
151617
1819
20
2
3
4
5
6
