218 АВ-приемник серии Azur
Standby (Ожидание)/On (Включено)
Переключает приемник между режимом ожидания (Standby) (на что
указывает тусклое свечение СИД питания) и режимом включения (On)
(яркое свечение СИД питания). Режим ожидания - это режим малого
расхода энергии, когда ее потребление менее 10 Ватт. Приемника
должен оставаться в режиме ожидания, когда он не используется.
Phones (наушники)
Допускает подключение стереонаушников с разъемом диаметром ?".
Рекомендуются наушники с сопротивлением между 32 и 600 ом.
Tuning (Настройка) +/-
Используется для настройки ЧМ-частот и обхода предварительных
настроек в режиме тюнера.
Mode (Режим)/Store (Запоминание)
Нажмите для цицлического обхода режимов тюнера (более подробно см.
раздел ‘Инструкции по эксплуатации’ этого руководства).
Stereo (Стерео)
Нажмите для прослушивания источника в режиме либо аналогового
стерео, либо цифрового (LPCM) стерео (в зависимости от входного
режима) с помощью только передних левого и правого динамиков.
Режимы Dolby Digital EX / DTS ES
Нажмите для выбора между различными стандартными режимами
Digital или DTS surround 5.1 (при наличии подходящего декодированного
материала от цифрового источника). Также производит выбор между
расширенными режимами Dolby Digital EX и DTS ES, которые
обеспечивают выход типа 6.1 при наличии подходящего
декодированного материала EX/ES. Эти режимы могут быть
декодированы только от цифровых звуковых источников (при помощи
коаксиального или оптоволоконного входов). Также доступен режим
Autodetect (Автораспознавание), который позволяет приемнику 540R
V2.0 автоматически настраивать себя на режим, соответствующий
цифровому материалу.
Volume
Phones Tuning Mode/Store
DVD Video 1
Dolby Digital EX/
DTS ES
DSP
Mode
Pro Logic II/
Neo 6
Input
Mode
Video 3 inputs
Video Left Right
Stereo
Video 2 Video 3 Tuner FM/AM Tape/MD/CDR CD/Aux 6.1 Direct
–+
Standby / On
azur 540R
AV Receiver

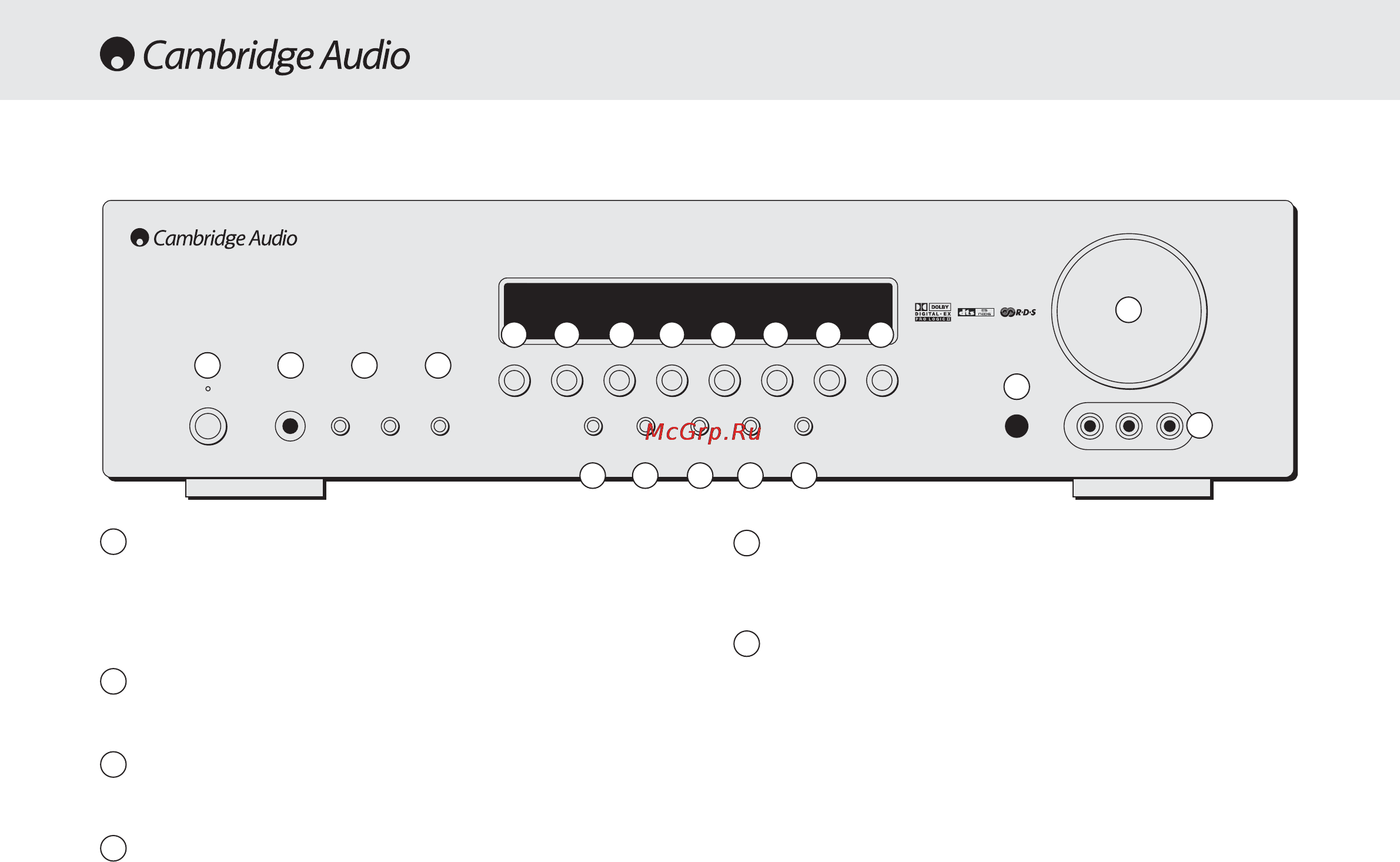

ОРГАНЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
1
2
3
5
1 2 3 4
5 6 7 8 9
10 11 12 13 14 15 16 17
18
19
20
4
6
