АВ-приемник 540R V2.0
АВ-приемник серии Azur 225

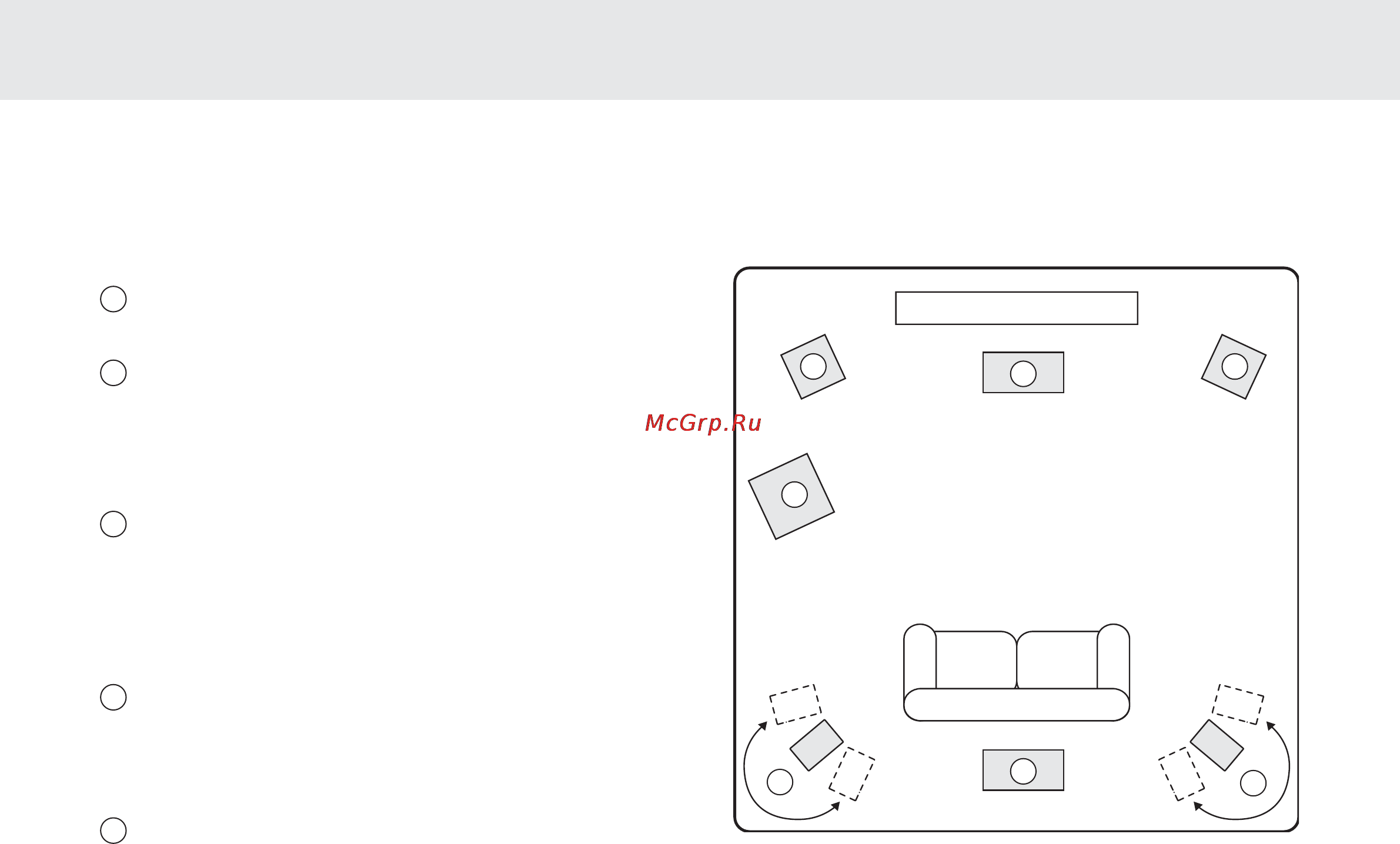

Рисунок показывает типичный пример расстановки набора динамиков 5.1/6.1.
Всегда старайтесь настраивать положения динамиков и мест для слушателей
до получения наилучшего звучания. Более подробная информация по
размещению приведена в руководствах для динамиков и сабвуфера.
Фронтальные левый и правый динамики - для стерео и
многоканального звука. Устанавливайте под углом по отношению к
слушателю.
Центральный динамик - для диалога и центральных звуков.
Установите на одинаковой высоте с фронтальными левым и правым
динамиками (выше или ниже телевизора/монитора). Желательно
использовать центральный динамик от того же самого производителя /
серии, как фронтальные левый и правый динамики. Это обеспечивает
“совпадение тембра” объемного звука, который более естественно
переходит слева направо без заметных переходов между динамиками.
Объемные левый и правый динамики - для пространственного и
многоканального звука. Напольные динамики должны быть направлены
под углом по отношению к слушателю. Динамики, установленные на
полках/стойках, должны быть закреплены на стенах или установлены на
предназначенных для динамиков стойках, расположенных на высоте уха
или выше. Для настройки требуемой временной задержки между
динамиками для режимов объемного звучания см. раздел ‘Настройка
объемного звучания’ этого руководства.
Задний объемный динамик - дополнительный динамик шестого
канала, требуемый для получения удовольствия от звучания Dolby®
Digital EX или DTS®-ES. Улучшает качество звуковых эффектов,
заполняя разрыв между объемными левым и задним правым
динамиками. Направляйте излучение от динамика в переднюю часть
комнаты.
Сабвуфер - для улучшения воспроизведения низких частот в вашей
системе, а также для фильмовых низкочастотных эффектов (LFE), когда
проигрываются диски Dolby Digital или с DTS-кодированием.
Практически ваш сабвуфер можно расположить почти в любом месте в
комнате, поскольку басы имеют меньшую направленность, но все же
рекомендуется поэкспериментировать с его размещением.
РАЗМЕЩЕНИЕ ДИНАМИКОВ
1
2
3
5
4
5.1/6.1
1 1
2
4
3
3
5
*
* Опционно “6-oe” динамик
