АВ-приемник 540R V2.0
АВ-приемник серии Azur 229
Power Rating: 230V AC 50Hz
FM 75Ω
AM
Loop
300Ω
Video 2 Video 1 DVD
Sur
Left
Sur
Right
Sur
Back
Left
Right
Centre
Reset
Power
On
Off
Tape Play Tape Rec
CD DVD
CD/Aux
Video 2 Video 1 DVD CD Video 1/Video 2 DVD
Video 2 Video 1 DVD
SB
SB
SW SW
Cen C
SR SR
RR
SL SLLL
Power AC
Max Power Consumption: 615W
6.1 Direct In
6.1 Preamp Out
Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y Cr/Pr Cb/Pb Y
Component Video In
DVD
Video 1/Video 2
Tune r
RS232C
S-Video In
Optical In
Composite Video In
Audio In
Tape
L
R
L
R
Coax InCoax In Coax Out
Optical
Out
Component Video Out
Risk of electric shock
Do not open
Caution / Avis /Achtung
Risque de choc electrique
Ne pas ouvrir
Vorm öffnen des gërates
Netzstecker ziehen
www.cambridge-audio.com
Designed in London, England
Speaker Impedance 4-8 Ohms
Video 1/Video 2
Control
Bus
This device
complies with
part 15 of
FCC rules
Manufactured
in an ISO9002
approved facility
TV/Mon Out
S-VideoComposite
azur 540R V2.0
AV Receiver
Serial No. label fitted on underside
In

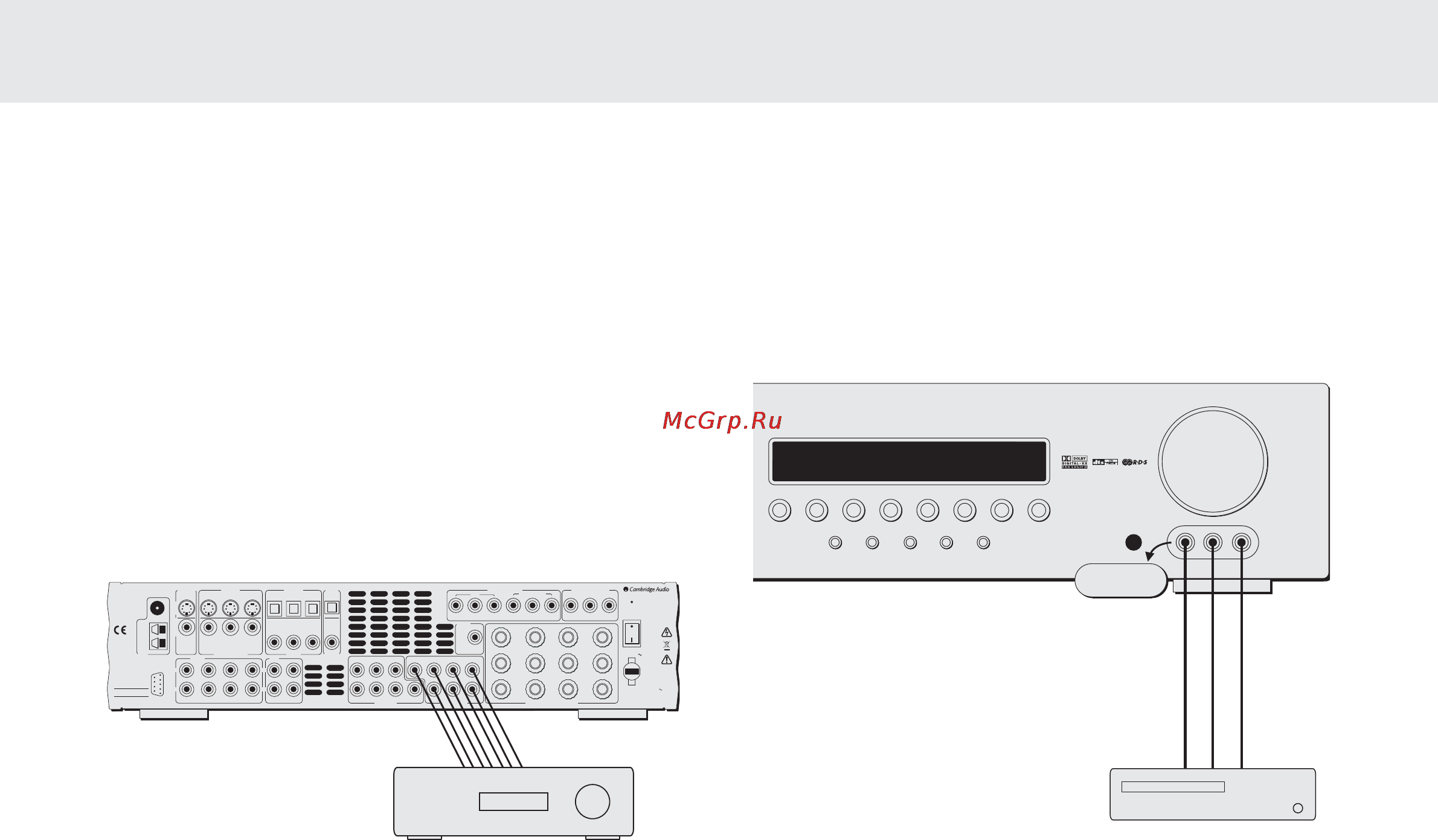

Усилитель мощности
ВЫХОД ПРЕДУСИЛИТЕЛЯ
СИСТЕМЫ 6.1
Для подключения внешних усилителей мощности используйте
выводы Phono/RCA, подсоединенные к выходным разъемам
предусилителя "6.1 Preamp Out" на задней панели.
Измените настройку выхода предусилителя (Pre Out) в экранном
меню настройки выхода (Output Setup) с нормальной ('Normal') на
предусилитель ('Pre Out'). Это приведет к заглушению сигналов от
внутренних усилителей мощности, как будто они не используются.
Звуковой кабель
(2RCA-2RCA)
ПОДКЛЮЧЕНИЯ К ПЕРЕДНИМ
ВХОДНЫМ РАЗЪЕМАМ
Volume
DVD Video 1
Dolby Digital EX/
DTS ES
DSP
Mode
Pro Logic II/
Neo 6
Input
Mode
Video 3 inputs
Video Lef t Right
Stereo
Video 2 Video 3 Tuner FM/AM Tape/MD/CDR CD/Aux 6.1 Direct
azur 540R
AV Receiver
Пульт видеоигр (или
записывающая видеокамера)
Входной разъем "Video 3" на передней панели служит для
временных подключений к пульту видеоигр и др. Снимите заглушку
для доступа к входам "Video 3" и подключите их к выходам пульта
видеоигр или видеокамеры, используя композитный видеокабель и
звуковой стереокабель (RCA-RCA).
Композитный
видеокабель
Звуковой
стереокабель
(RCA-RCA)
