Cambridge Audio 540 RV2.0 S [23/32] Шаг 2 временные задержки
![Cambridge Audio 540 RV2.0 S [23/32] Шаг 2 временные задержки](/views2/1137787/page23/bg17.png)
правый) имеют одинаковую задержку и поэтому должны располагаться
на одинаковом расстоянии от слушателя/зрителя.
Кроме того, воспроизведение сигналов Dolby Pro Logic II также требует
наличия дополнительной задержки всего лишь 15 миллисекунд по
отношению к объемным каналам (в добавление к любым объемным
задержкам, введенным ранее). Эта дополнительная задержка является
частью параметров Dolby Prologic II и обеспечивает то, чтобы звук от
объемных динамиков доходил сразу же после звука от фронтальных
динамиков, уменьшая слышимость утечки звука от передних к
объемным динамикам. Это необходимо, поскольку система Dolby Prologic
II, будучи аналогово-кодированным процессом, не обладает таким
полным разделением каналов, как цифровые системы DD или DTS .
В связи с взаимоотношениями между системами Dolby Digital и Dolby
ProLogic II зафиксированы две задержки (дополнительно 15 мс для
объемных каналов), необходимо внести эту задержку в любой из двух
режимов. При переключении на другой режим приемник 540R V2.0
автоматически введет соответствующую задержку.

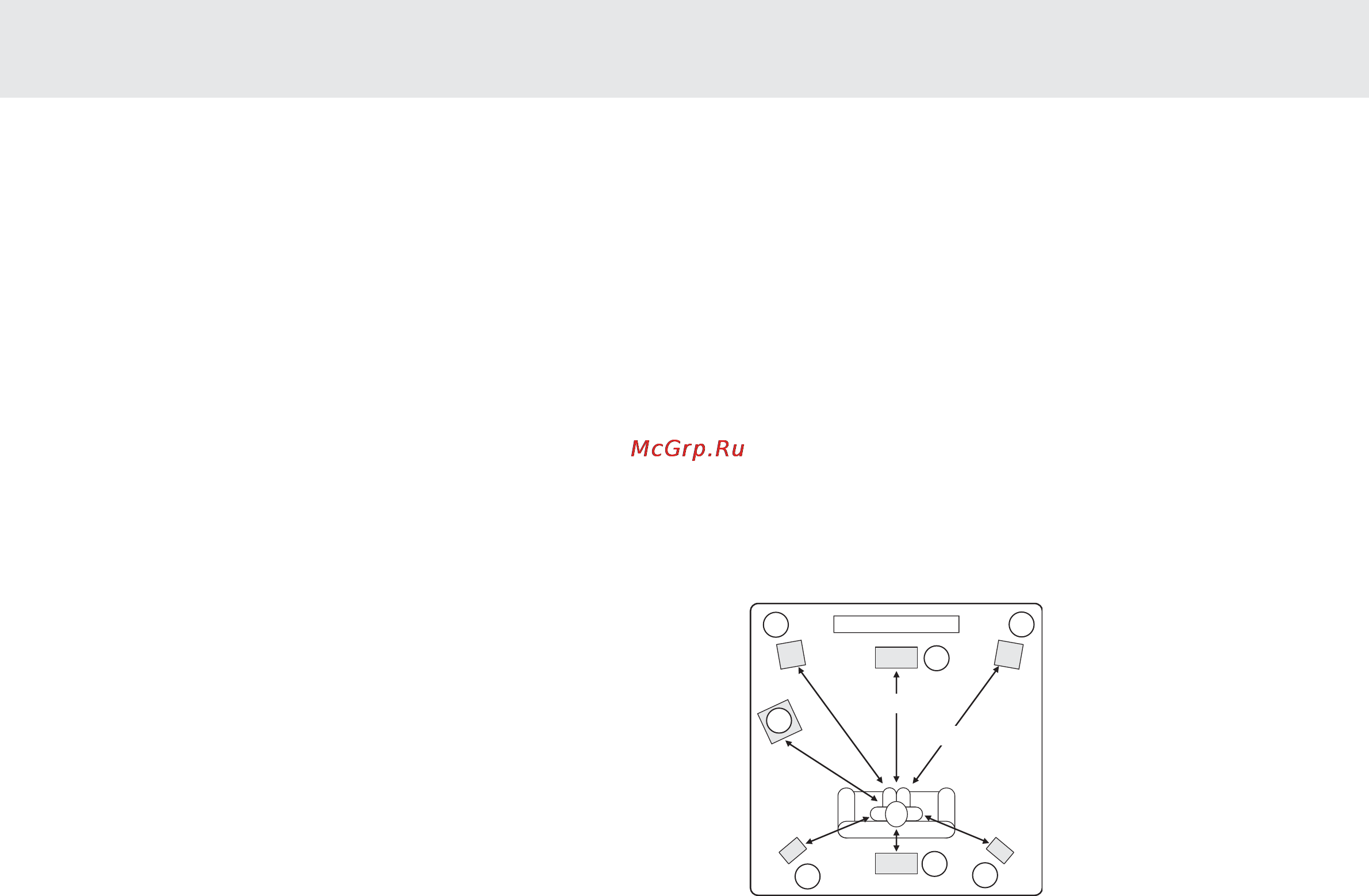

Для выбора временных задержек просто измерьте расстояния от
позиции слушателя до каждого динамика согласно следующей схеме:
АВ-приемник 540R V2.0
Во втором случае приемник 540R V2.0 показывает тип каждого динамика
(например, "FL/R Large" означает: фронтальные левый и правый
‘Большие’ и т.д.) каждый раз, когда нажимается кнопка "SPK Setup" . Эти
настройки изменяются при помощи кнопок "Volume up/down" (Громкость
выше/ниже) и после настройки нужно подождать несколько секунд для
их сохранения в памяти приемника 540R V2.0 и выхода из меню.
Примечание: Ниже приведены некоторые вынужденные настройки
приемника 540R V2.0 для некоторых динамиков при определенных
обстоятельствах!
Фронтальные левый и правый динамики могут быть ‘Large’ (Большими)
или ‘Small’ (Малыми), но никогда ‘None’ (Никакими), поскольку они всегда
необходимы при любом типе воспроизведения музыки/фильма.
Басы всегда должны воспроизводиться или фронтальными левым и
правым каналами, или каналом сабвуфера (или обоими). Перевод
фронтальных левого и правого в состояние ‘Small’ (Малый) автоматически
переключит сабвуфер в положение ‘On’ (Включен). Перевод сабвуфера в
состояние ‘Off’ (Выключен) автоматически переключит фронтальные
левый и правый динамики в состояние ‘Large’ (Большой).
Если фронтальные левый и правый динамики неспособны
воспроизводить низкочастотные басы, необходим сабвуфер.
Аналогично, перевод фронтальных левого и правого динамиков в ‘Small’
будет всегда переводить другие динамики в состояние ‘Small’ (а
сабвуфер в состояние ‘On’). Это вызвано тем, что информация типа
НЧ/басы не должна перенаправляться к объемным каналам. С учетом
вышеприведенных соображений, все остальные динамики могут быть
‘Large’ или ‘Small’ или ‘None’.
Шаг 2 - Временные задержки
Поскольку динамики в системе объемного звучания обычно
располагаются на различных расстояниях от зрителя/слушателя,
приемник 540R V2.0 наделен способностью вводить различные
цифровые задержки в каждый из каналов, чтобы звук от каждого из них
доходил по расположения слушателя в одно и то же время для создания
наилучшего эффекта объемного звучания. Каждая пара динамиков
(например, фронтальные левый и правый или объемный левый и
1
1
2
4
3
3
5
1 = фронтальные левый
и правый динамики
2 = центральный
динамик
3 = объемные левый и
правый динамики
4 = задний объемный
динамик
5 = сабвуфер
АВ-приемник серии Azur 233
3m (9ft)
4m (12ft)
2m (6ft)
