230 АВ-приемник серии Azur
ЧМ-антенна
Подключите антенну к разъему ЧМ 75 ом (FM 75 ohm) (для
временного использования прилагается простая проволочная
антенна). Растяните проводник и выберите место для антенны,
обеспечивающее наилучший прием. Для постоянного
использования мы настоятельно рекомендуем применять наружную
ЧМ-антенну с сопротивлением 75 ом.
Петлевая АМ-антенна
Подключите каждый конец проводника антенны к зажимам
антенны на приемнике. Установите антенну на удалении от
основной системы для предотвращения нежелательных помех и
получения оптимального приема. Если прилагаемая петлевая АМ-
антенна не обеспечивает уверенного приема, может потребоваться
внешняя АМ-антенна.

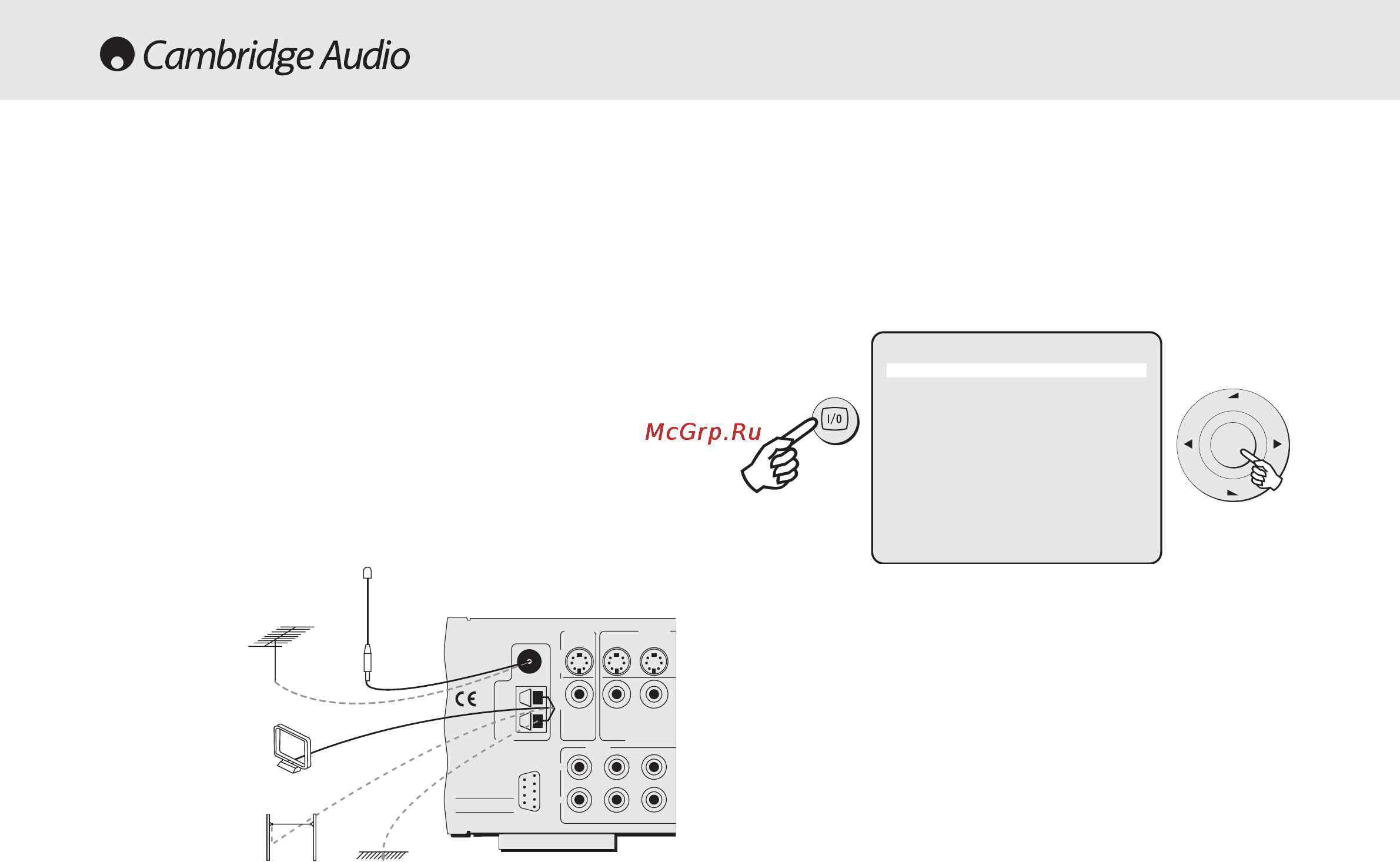

ПОДКЛЮЧЕНИЯ АНТЕНН
FM 75Ω
AM
Loop
300Ω
Video 2 Video 1CD/Aux
Video 2 Video 1
Video 2 Video 1
Tuner
RS232C
S-Video In
Composite Video
Audio In
L
R
Risk of electric shock
Do not open
Caution / Avis /Achtung
Risque de choc electrique
Ne pas ouvrir
Vorm öffnen des gërates
Netzstecker ziehen
This device
complies with
part 15 of
FCC rules
Manufactured
in an ISO9002
approved facility
TV/Mon Out
S-VideoComposite
azur 540R V2.0
AV Receiver
ЧМ-антенна
Внешняя ЧМ-
антенна
Внешняя АМ-
антенна
Петлевая АМ-
антенна
ИЛИ
ИЛИ
Заземление
ЭКРАННОЕ МЕНЮ (OSD)
После того, как приемник 540R V2.0 подсоединен ко всем аудио-
видео компонентам, можно завершить настройку системы,
используя либо дисплей на передней части приемника, либо, если
он подсоединен к экрану/монитору, при помощи меню настройки
экранного меню OSD (рекомендуется). Для доступа к этому меню
нажмите кнопку 'I/O' ('Экранное меню') на пульте ДУ.
Для перемещения по меню настройки OSD просто используйте
кнопки навигации на пульте ДУ. Нажимайте стрелку влево/вправо
для прокрутки по опциям меню и кнопку 'Vol' (Громкость
выше/ниже) для передвижения вверх или вниз. Для перехода к
субменю нажмите центральную кнопку "Enter" (Ввод). Нажмите
кнопку "OSD" для сохранения настроек и выхода из меню
настройки.
Примечание: Меню настройки экранного меню OSD
доступно лишь при наличии экрана/монитора,
подсоединенного к входам 'S-Video' (S-видео) или
'Composite' (Композитный).
Enter
Vol
Vol
azur 540R V2.0 Menu
1. Speaker Config
2. Speaker Dealy
3. Level Calibration
4. Input Setup
5. Output Setup
6. Input Assign
7. OSD Setup
8. Bass/Treble Config
9. Sub Crossover
10. Software Version
(Quit OSD)
