Cambridge Audio 540 RV2.0 S [16/32] Активный сабвуфер

Приемник 540r v2 поставляется вместе с пультом ду типа azur navigator вставьте прилагаемые батарейки размера aaa для включения питания подробные данные о различных настройках доступных с пульта ду приведены в последующих разделах этого руководства 12

Пульт ду 12

Режим stereo стерео plii neo 6 dd ex dts es dsp 12

Экранное меню osd 12

Aps auto program search автопоиск программы 13

Bass treble басы высокие 13

Direct выбор системы 13

Display показ на дисплее 13

Enter ввод 13

Mode режим 13

Pty program type search поиск типа программы 13

Stereo mono стерео моно 13

Store запись в память 13

Tune настройка станции 13

Tuner чм ам dvd video 1 video 2 video 3 tape md cdr cd aux 13

Volume громкость 13

Ав приемник 540r v2 13

Ав приемник серии azur 14

Дискретный режим dts es discrete 6 14

Матричный режим dts es matrix 6 14

Режим dolby digital 5 14

Режим dts 5 14

Режим dts neo 6 14

Режим pro logic ii 14

Режим stereo стерео 14

Режимы dsp 14

Режимы объемного звучания 14

Цифровой режим dolby digital ex 6 14

Ав приемник 540r v2 15

Размещение динамиков 15

Ав приемник серии azur 16

Активный сабвуфер 16

Во избежание повреждения динамиков неожиданным сигналом высокого уровня следует выключать питание перед подсоединением динамиков проверьте сопротивление ваших динамиков рекомендуются динамики с сопротивлением между 4 и 8 ом каждый 16

Задний объемный динамик 16

Звуковой кабель кабель rca 16

Объемный левый динамик 16

Объемный правый динамик 16

Окрашенные разъемы динамиков положительны и черные разъемы динамиков отрицательны старайтесь соблюдать правильную полярность для разъема каждого динамика в противном случае звук может ослабевать и иметь нарушения фазы на малых частотах 16

Подготовьте проводники для динамиков сняв наружную изоляцию на длине примерно 10 мм 3 8 или менее не более 10 мм во избежание короткого замыкания плотно скрутите проводники чтобы не было свободно торчащих жилок отверните зажим клеммы динамика вставьте его кабель заверните головку и закрепите кабель 16

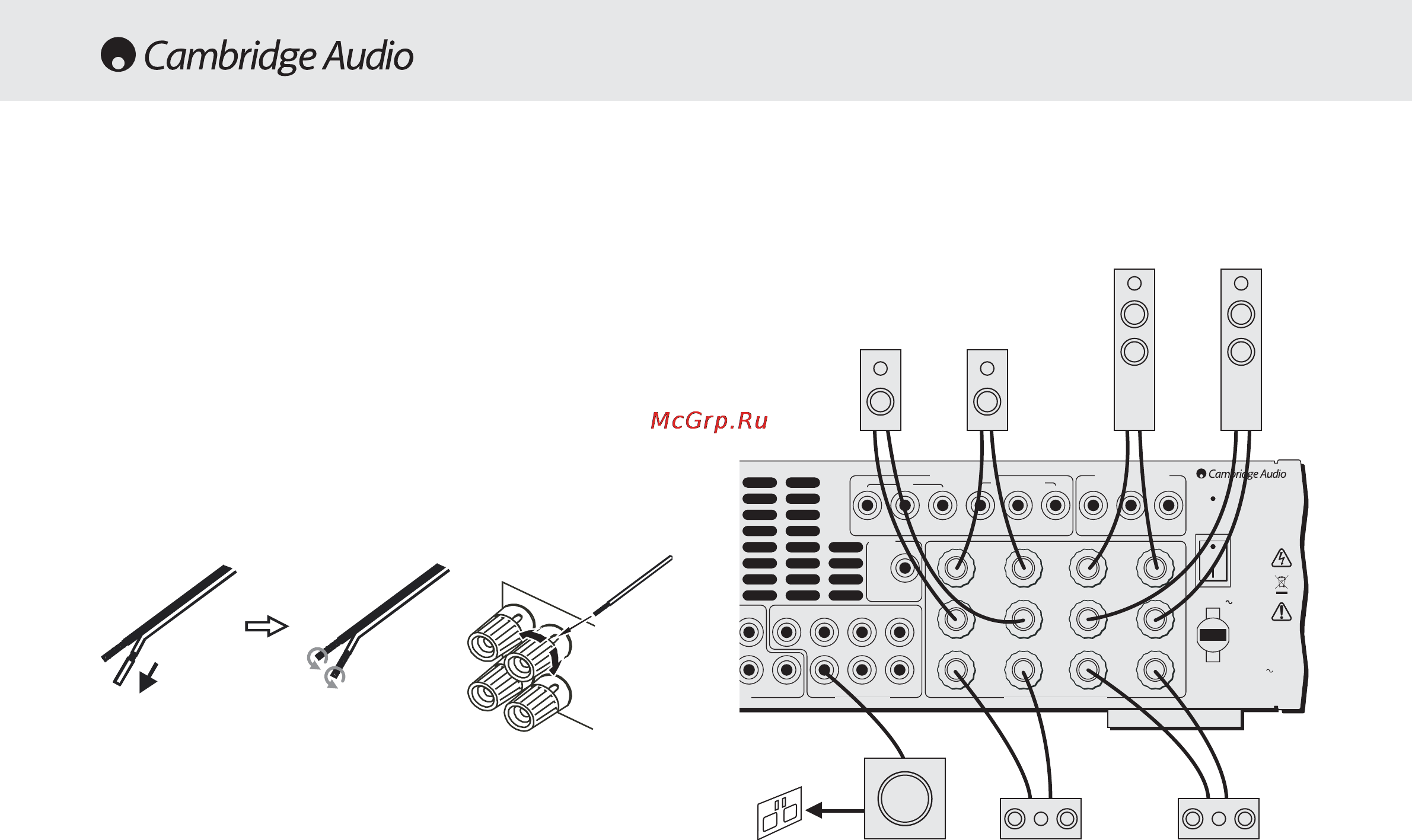

Подключения динамиков 16

Примечание все подключения выполняются при помощи кабеля динамика исключая случай применения активного сабвуфера который должен быть подсоединен стандартным звуковым кабелем rca для прямого подключения к разъемам для динамиков рекомендуются штекеры типа banana с продольными контактами стандартный 4 мм подсоединенные к кабелю динамика 16

Фронтальн ый левый динамик 16

Фронтальн ый правый динамик 16

Фронтальный центральный динамик 16

Ав приемник 540r v2 17

Ав приемник серии azu 17

Подключения источников видео 17

Подключения источников звука 17

Подключите к оборудованию источника используя стереозвуковые кабели стерео 2rca 2rca устройства записи магнитофон md cdr или проигрыватели нуждаются в двух наборах стереозвуковых кабелей кабелей rca один для записи один для прослушивания 17

Приемник 540r v2 допускает подключения источников видео трех типов композитный 1 s видео 2 и компонентный 3 для обеспечения наивысшего качества изображения мы рекомендуем выполнять подключения компонентных источников видео затем по мере снижения качества подключения источника s видео и далее подключения композитных источников видео приемник 540r v2 не проводит преобразование между композитным s видео или компонентным видеоформатами например если вы смотрите входной сигнал s видео с dvd диска вам придется смотреть его с выхода s видео приемника 540r v2 17

Примечание не подключайте вилку шнура питания или не включайте приемник до завершения всех подключений 17

Dvd плейер проигрыватель компакт дисков 18

Md dvd r cd r 18

Ав приемник серии azur 18

Вне зависимости от типа использованного для подключения к цифровым входам на приемнике 540r v2 будут активными оба выхода коаксиальный spdif и оптический toslink 18

Для прослушивания многоканального dvd аудиоплейера или супераудио компакт дисков sacd подключите ваш dvd sacd плейер к разъемам 6 direct in 18

Звуковой кабель 2rca 2rca 18

Или 18

Используйте кнопки громкость выше ниже на пульте ду для регулировки по очереди относительного уровня каждого входного канала от 10 дб до 10 дб шагами по 1 дб если в течение 5 секунд никакой подстройки не сделано приемник сохраняет настройки и возвращается в свое нормальное состояние заметьте что любые сделанные изменения сохраняются и будут воздействовать на все режимы объемного звучания 18

Оптический кабель opt opt 18

Подключение системы 6 direct 18

Подключения цифровых источников 18

Поскольку любые сигналы подаваемые на вход 6 direct in многоканальный диск dvd a супердиск sacd и пр должны быть предварительно декодированы внешним устройством то при прослушивании такого входного сигнала может понадобиться регулировка относительных уровней каждого из каналов это можно сделать используя кнопку ch select выбор канала на пульте ду при этом дисплей на передней панели приемника 540r v2 будет показывать обход каждого канала по очереди 18

Приемник 540r v2 допускает два типа подключений цифрового звука оптический toslink и коаксиальный spdif любой тип может быть использован для каждого источника поскольку приемник 540r v2 способен проводить преобразование между ними только один тип подключения должен быть использован для каждого источника 18

Azur 540r v2 av receiver 19

Max power consumptio 19

Power rating 19

S video composite 19

Ав приемник 540r v2 19

Ав приемник серии azu 19

Входной разъем video 3 на передней панели служит для временных подключений к пульту видеоигр и др снимите заглушку для доступа к входам video 3 и подключите их к выходам пульта видеоигр или видеокамеры используя композитный видеокабель и звуковой стереокабель rca rca 19

Выход предусилителя системы 6 19

Для подключения внешних усилителей мощности используйте выводы phono rca подсоединенные к выходным разъемам предусилителя 6 preamp out на задней панели 19

Измените настройку выхода предусилителя pre out в экранном меню настройки выхода output setup с нормальной normal на предусилитель pre out это приведет к заглушению сигналов от внутренних усилителей мощности как будто они не используются 19

Подключения к передним входным разъемам 19

Петлевая ам антенна 20

Подключения антенн 20

Примечание меню настройки экранного меню osd доступно лишь при наличии экрана монитора подсоединенного к входам s video s видео или composite композитный 20

Чм антенна 20

Экранное меню osd 20

Ав приемник 540r v2 21

Версия программного обеспечения software version 21

Временная задержка для динамика speaker delay 21

Калибровка уровня level calibration 21

Конфигурирование динамиков speaker configuration 21

Набор меню osd 21

Назначение типа входа input assign 21

Настройка входа input setup 21

Настройка выхода output setup 21

Настройка низких высоких частот bass treble configuration 21

Настройка экранного меню osd setup 21

Частотный диапазон сабвуфера sub crossover frequency 21

Ав приемник серии azur 22

Настройка объемного звучания 22

Шаг 1 типы динамиков 22

Ав приемник 540r v2 23

Ав приемник серии azu 23

Шаг 2 временные задержки 23

Ав приемник серии azur 24

Продолжение настройки объемного звучания 24

Шаг 3 калибровка уровня 24

Ав приемник 540r v2 25

Ав приемник серии azu 25

Динамическое управление уровнем drc 25

Срез низких частот lfe 25

Ав приемник серии azur 26

Выбор желаемого режима прослушивания 26

Выбор источника 26

Инструкции по эксплуатации 26

Использование тюнера 26

Ав приемник 540r v2 27

Ав приемник серии azu 27

Автоматический поиск программы aps 27

Запоминание станций в памяти 27

Поиск типа программы pty 27

Системы радиоданных rds 27

Перезагрузка создание запасной копии памяти 28

Пользовательская установка п у использование 28

Ав приемник 540r v2 29

Выявление неисправностей 29

Звук прерывается когда прослушивается музыка или нет звука когда включено питание 29

Не слышен звук одного из каналов 29

Нет звука от задних динамиков 29

Нет звука от сабвуфера 29

Нет звука от центрального динамика 29

Плохое воспроизведение басов или фазовые отклонения 29

При прослушивании радиопередачи в стереорежиме слышно необычное шипение отсутствующее в монорежиме 29

Пульт ду не действует 29

Сильный шум в режимах стерео и моноприема радиопередач 29

Слышно шипение или жужжание 29

Ав приемник серии azur 30

Технические спецификации 30
