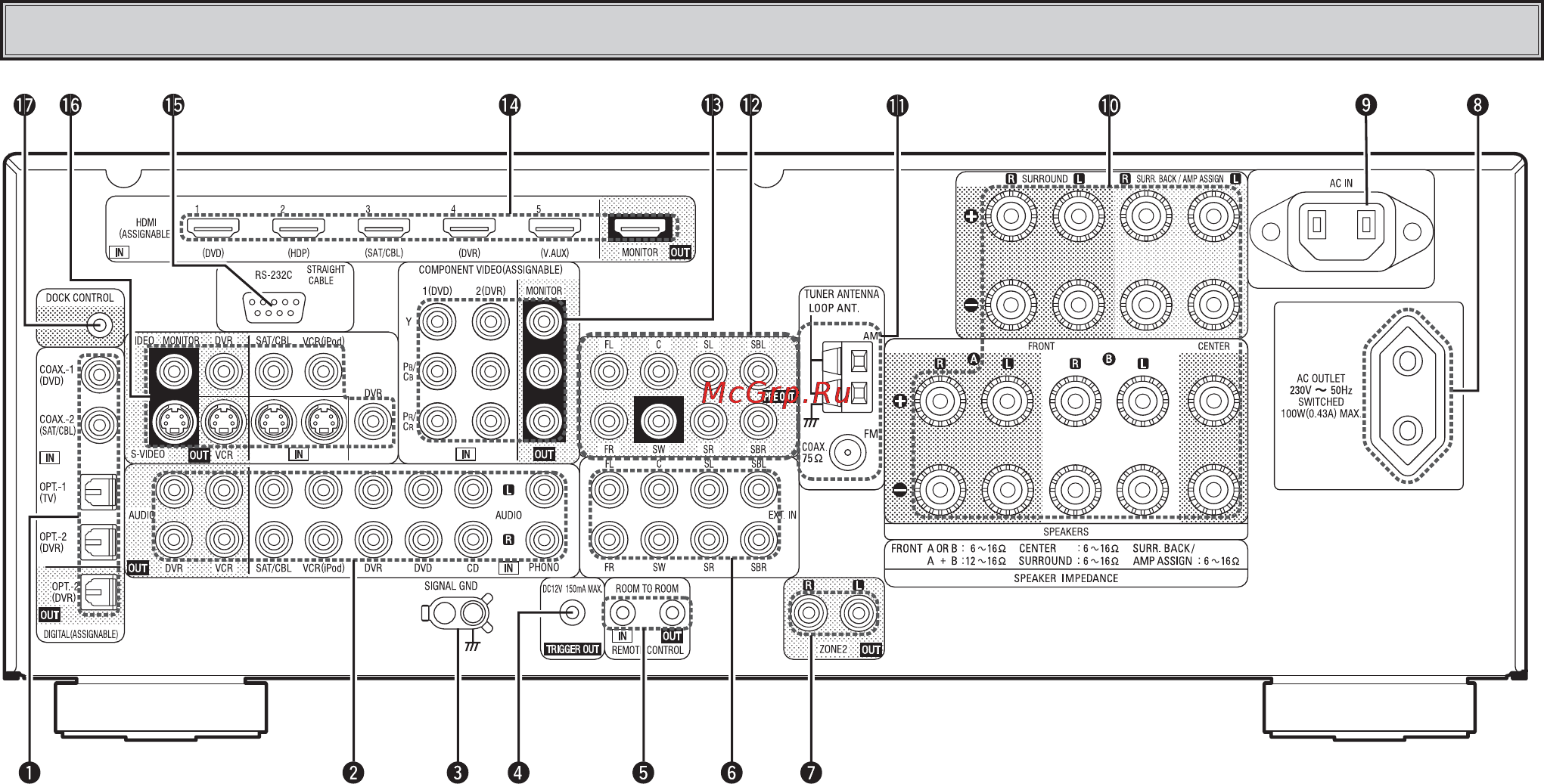

1 Цифровые аудиоразъемы .................................................................. (16)
2 Аналоговые аудиоразъемы ................................................................ (15)
3 Гнездо SIGNAL GND [Земля сигнала] ................................................ (16)
4 Гнезда TRIGGER OUT [Триггерный выход] ........................................ (19)
5 Гнезда REMOTE CONTROL [Дистанционное управление] ................ (19)
6 Разъемы EXT.IN [Внешний источник сигнала] ................................. (17)
7 Разъемы ZONE2 .................................................................................. (55)
8 Электрическая розетка ...................................................................... (19)
9 Разъем AC IN [Подключение к сети переменного тока] .................. (19)
0 Клеммы для подключения акустических систем ............................. (12)
! Антенные гнезда FM/АМ ..................................................................... (18)
" Разъемы PRE OUT [Выходы предусилителя] .................................... (12)
§ Разъемы COMPONENT VIDEO [Компонентное видео] ...................... (15)
$ Разъемы HDMI .................................................................................... (14)
% Разъем RS-232C ................................................................................. (19)
& Разъемы VIDEO/S-VIDEO .................................................................... (16)
/ Гнездо DOCK CONTROL [Управление док-станцией iPod] ............... (15)
Задняя панель
