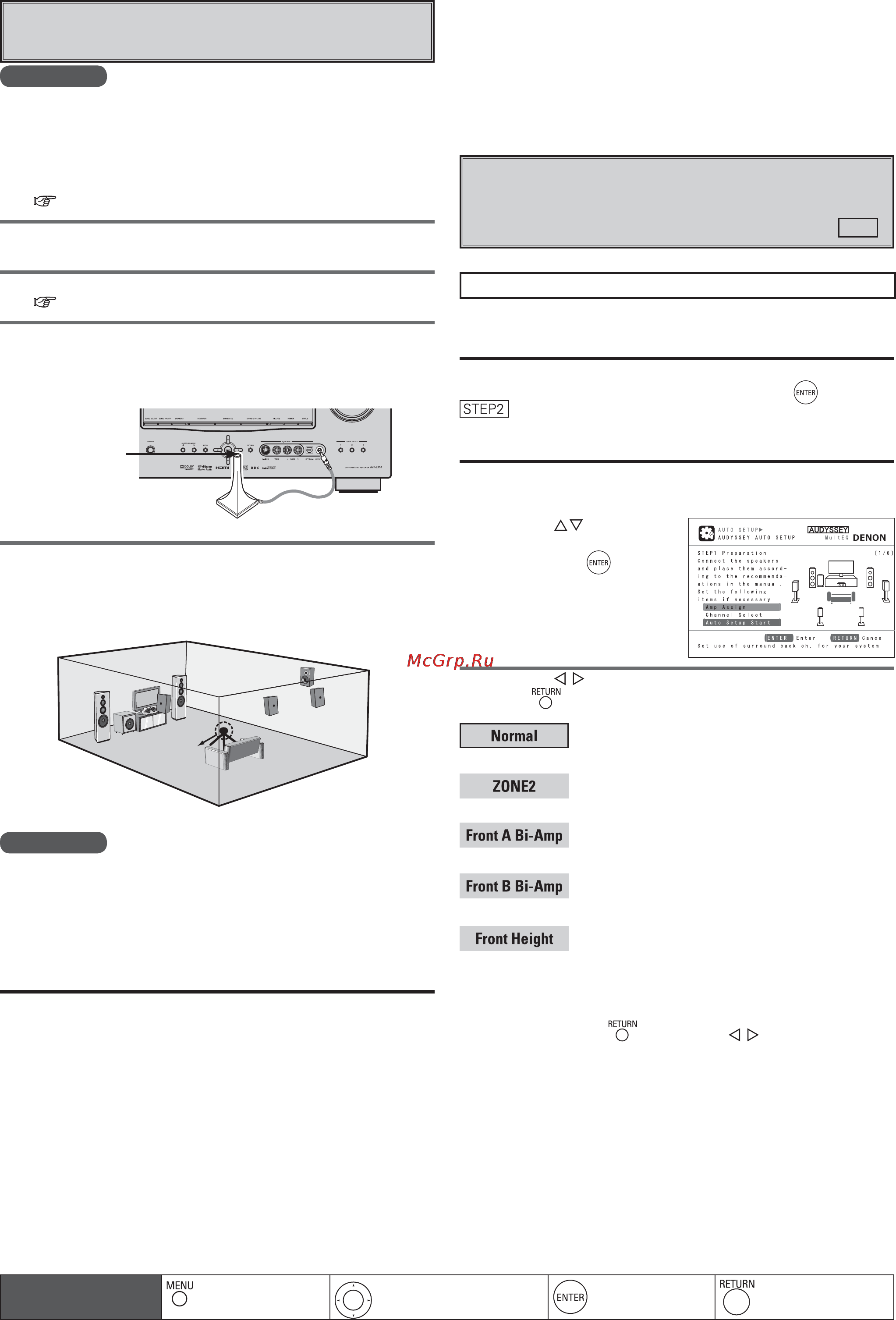

![Denon AVR-2310 Premium Silver [28/79] Подготовка к проведению автоматической настройки](/views2/1138135/page28/bg1c.png)
: Подключение входящего в комплект
поставки измерительного микрофона
ПРИМЕЧАНИЕ
Не отсоединяйте измерительный микрофон до тех пор, пока процедура автома-•
тической настройки не будет завершена.
Перед запуском процедуры автоматической настройки наушники необходимо •
отсоединить.
1
Проверьте правильность подключения АС.
( стр. 12, раздел «Подключение акустических систем»)
2
Включите питание телевизора и сабвуфера.
Задайте на телевизоре вход для ресивера AVR-2310.
3
Включите питание ресивера AVR-2310.
( стр. 20, раздел «Включение питания»)
4
Подключите прилагаемый измерительный микрофон к гнезду
ресивера SETUP MIC.
На экране появится окно меню автоматической настройки Audyssey Auto Setup.
Приемник
звука
5
Закрепите измерительный микрофон на штативе или подставке и
установите ее в главной позиции прослушивания.
Размещать измерительный микрофон следует на уровне ушей сидящего
человека
Измерительный
микрофон
ПРИМЕЧАНИЕ
В процессе измерений не рекомендуется держать микрофон в руке.•
Не располагайте микрофон близко к спинке сиденья или к стене, поскольку от-•
ражаемый звук может исказить истинные результаты.
Использование сабвуфера, обеспечивающего возмож-
ность настройки уровня громкости и частоты среза крос-
совера
При использовании сабвуфера перед выполнением процедуры автоматической
настройки необходимо провести следующие настройки:
Использование сабвуфера в режиме прямого воспро- ❏
изведения
Включите режим прямого воспроизведения («On») и деактивируйте функции
регулировки громкости и настройки частоты среза кроссовера.
Использование сабвуфера не в режиме прямого вос- ❏
произведения
Необходимые настройки:
Громкость: Установить регулятор в положение «12 часов»•
Частота среза кроссовера: «Maximum/Highest Frequency» [Максимальная/На-•
ивысшая частота]
Фильтр низких частот: «Off» [Выкл.]•
Дежурный режим: «Off» [Выкл.]•
: Подготовка к проведению автоматической
настройки
Заводские настройки заключены в рамку .
Шаг 1: Подготовка
Проведите следующие настройки, если требуются регули-
ровки и т.д. для окружения используемой АС.
Если проведение следующих настроек не требуется или вы уже завершили их,
выберите опцию «Auto Setup Start» и затем нажмите кнопку
. Перейдите к
[ШАГ2].
Изменение назначения усилителя (опция Amp Assign)
Подаваемые на разъемы SURR.BACK/AMP ASSIGN выходные сигналы могут
переключаться в соответствии с выбранным режимом пространственного звучания.
1
Кнопками выберите
опцию «Amp Assign», затем
нажмите кнопку .
2
Кнопками выберите режим ее настройки, затем нажмите
кнопку .
: Через выходные разъемы SURR.BACK/AMP ASSIGN подается
сигнал тылового канала пространственного звучания.
: Если питание ZONE2 включено, через выходные разъемы
SURR.BACK/AMP ASSIGN подается сигнал канала ZONE2.
: Через выходные разъемы SURR.BACK/AMP ASSIGN подается
сигнал двухканального усилителя мощности А
: Через выходные разъемы SURR.BACK/AMP ASSIGN подается
сигнал двухканального усилителя мощности В
: Через выходные разъемы SURR. BACK / FRONT HEIGHT PRE
OUT подается сигнал фронтального верхнего канала.
Отмена режима автоматической настройки Audyssey ❏
Auto Setup
Для отмены нажмите кнопку , затем кнопками выберите «Yes».
Операционные кнопки
ПДУ
: Вызов меню
Отмена вызова меню
: Кнопки перемещения курсора
(Вверх/Вниз/Влево/Вправо)
: Подтверждение вы-
бранной настройки
: Возврат к предыдущему
пункту меню
24
