8
Установка и настройка акустических систем ( стр. 10)
Подключение акустических систем (
стр. 11)
Подключение устройств (
стр. 13)
Подключение устройств, не имеющих разъемов
HDMI (
стр. 14)
Интерфейс HDMI ❏ ( стр. 13)
Монитор (Телевизор) ❏ ( стр. 14)
Воспроизводящие компоненты ❏
Проигрыватель DVD-дисков / дисков Blu-ray (• стр. 15)
iPod® (• стр. 15)
Проигрыватель CD-дисков (• стр. 15)
Электропроигрыватель (• стр. 16)
Записывающие компоненты ❏
Цифровой видеорекордер (• стр. 16)
Кассетный видеомагнитофон (• стр. 16)
Тюнер спутникового/кабельного ТВ ❏ ( стр. 17)
Прочие устройства ❏
Видеокамера / Игровая приставка (• стр. 17)
Компонент с многоканальными выходными разъемами (•
стр. 17)
Подключение антенн (• стр. 17)
Внешний усилитель мощности (• стр. 18)
Внешний контроллер (• стр. 19)
Провод питания ❏
Включение питания ( стр. 20)

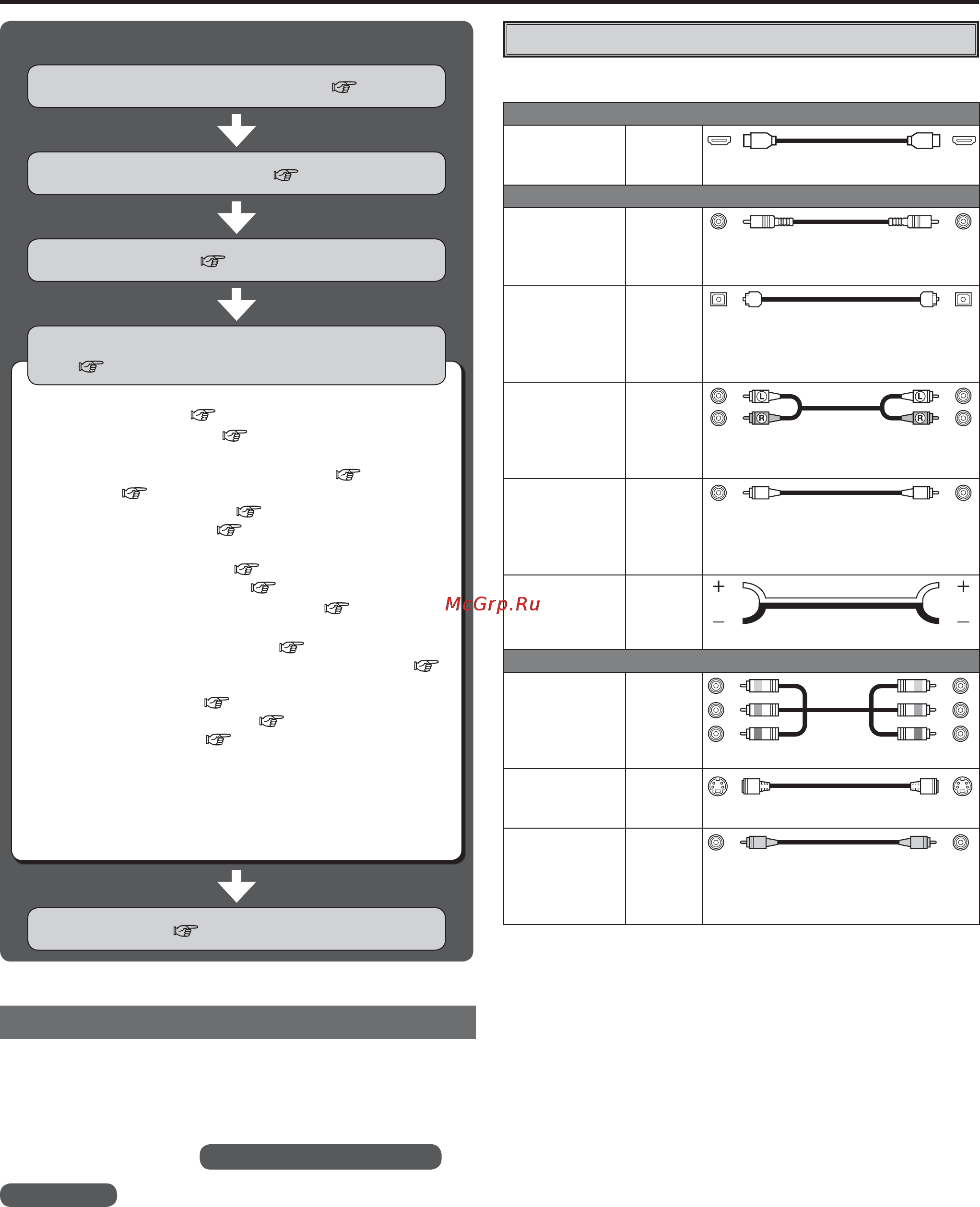

Порядок подключения ❏
Важная информация
В данном руководстве описываются соединения для всех поддерживаемых
форматов аудио и видеосигналов. Выбирайте, пожалуйста, те типы соеди-
нений, которые подходят для используемого устройства.
После осуществления всех соединений на ресивере необходимо произве-
сти определенные дополнительные настройки. Проведите необходимые на-
стройки, помеченные значком «
Настроить при необходимости
».
ПРИМЕЧАНИЕ
Не подключайте провод питания до тех пор, пока не осуществите все необхо-•
димые соединения.
При выполнении соединений сверяйтесь с инструкциями по эксплуатации под-•
ключаемого компонента.
Следите за правильностью подключения каналов (левый канал к левому выходу, •
правый канал – к правому).
Не связывайте вместе в один жгут соединительные кабели и кабели питания •
– это может привести к возникновению фона переменного тока и других помех.
Используемые кабели
Выбирайте кабели, соответствующие подключаемым компонентам.
Аудио- и видеокабели
Подключение
через разъемы
HDMI
HDMI-кабель
Аудиокабели
Подключение
через коакси-
альные цифро-
вые разъемы
Коаксиальный цифровой кабель
Подключение
через
оптические
цифровые
разъемы
Оптический кабель
Подключение
через
аналоговые
разъемы
(стерео)
(Белый)
(Красный)
Стереофонический кабель со штекерами
Подключение
через
аналоговые
разъемы (моно.
для сабвуфера)
Кабель со штекерами
Подключение
акустических
систем
Акустические кабели
Видеокабели
Подключение
через разъемы
для компонент-
ного видеосиг-
нала
(Зеленый)
(Синий)
(Красный)
Компонентный видеокабель
Подключение
через разъемы
S-Video
Кабель стандарта S-Video
Подключение
через
разъемы для
композитного
видеосигнала
(Желтый)
75-омный видеокабель со штекерами
Подключение компонентов
