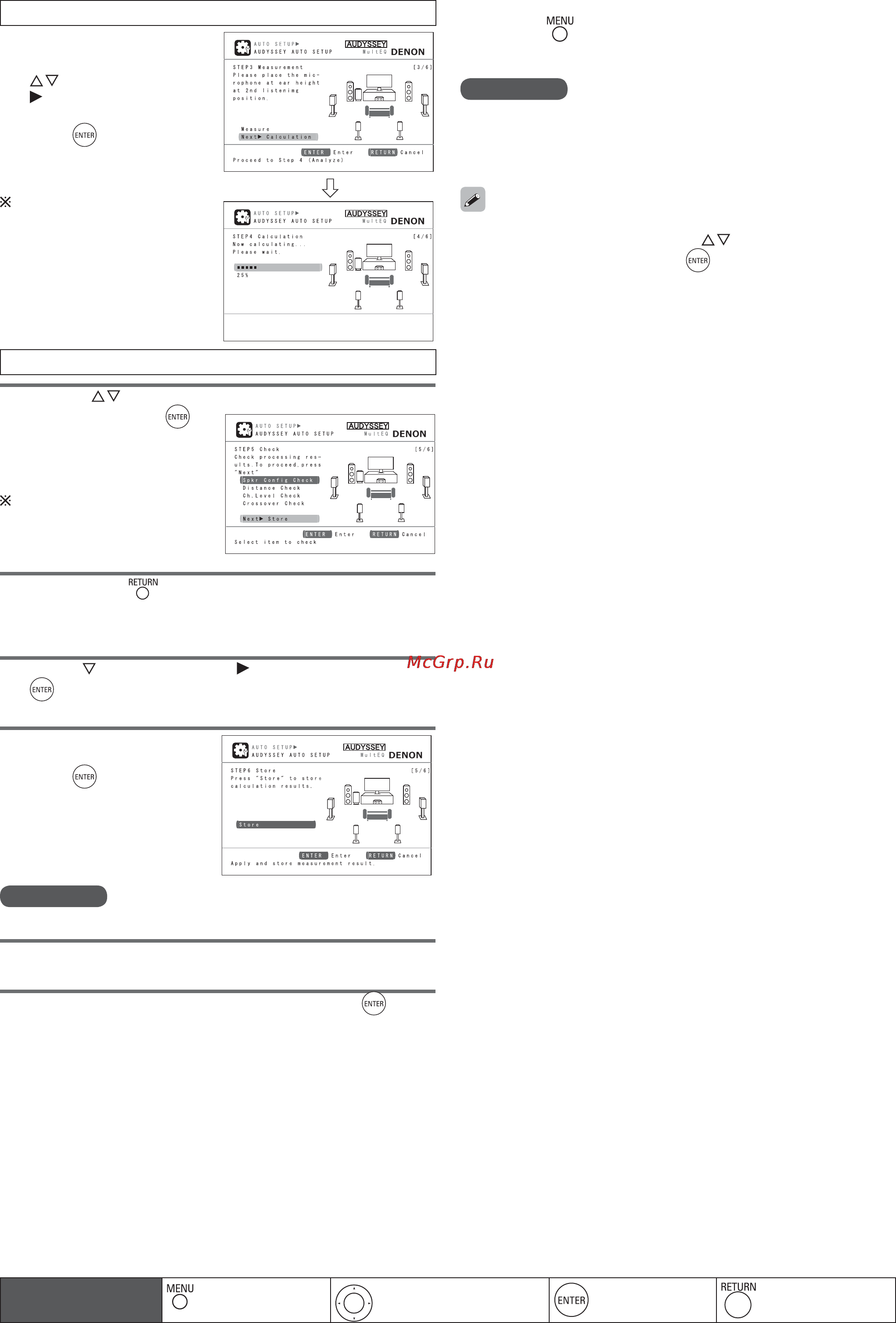

26
Шаг4 Вычисление
7
После завершения проце-
дуры измерений кнопками
выберите опцию «Next
Calculation» [Следующее
вычисление], затем нажмите
кнопку
.
Начинается процесс анализа резуль-
татов измерений.
На проведение анализа может потре-
боваться несколько минут.
Время, необходимое для этого анали-
за, зависит от количества подключен-
ных АС: чем больше АС подключено,
тем больше времени будет затрачено.
Шаг5 Проверка
8
Кнопками выберите параметр, который вы хотите проверить,
затем нажмите кнопку
.
Выводится окно подтверждения ре-
зультатов измерений.
Сабвуферы или другие АС могут быть
настроены на уровень, не соответству-
ющий реальному расстоянию.
9
Нажмите кнопку .
Это вернет вас к окну подтверждения результатов измерений – повторите
операцию п. 8.
10
Кнопкой выберите опцию «Next Store», затем нажмите кнопку
.
11
Выберите опцию «Store»
[Сохранить], затем нажмите
кнопку
.
В течение процесса сохранения на
экране будет отображаться сооб-
щение «Storing Please wait…» [Идет
сохранение Пожалуйста, подожди-
те…].
ПРИМЕЧАНИЕ
Не выключайте питание ресивера во время сохранения результатов в памяти.
12
Отсоедините измерительный микрофон от ресивера.
13
Выберите опцию «Exit» [Выход], затем нажмите кнопку .
Существующее экранное меню ❏
Нажмите кнопку во время отображения экранного меню на дисплее.
Окно меню исчезнет.
ПРИМЕЧАНИЕ
После проведения измерений не изменяйте ничего в соединениях, не меняйте рас-
положение акустических систем или уровень громкости сабвуфера. Если же такие
изменения все-таки необходимо произвести, сделайте их и заново запустите проце-
дуру Audyssey Auto Setup, чтобы обновить параметры эквалайзера.
Если полученные результаты отличаются от реальной конфигурации или появ-•
ляется сообщение об ошибке, кнопками выберите в окне меню опцию
«Retry» [Повторить] и нажмите кнопку
, чтобы выполнить автоматическую
настройку заново.
Если результат повторной настройки по-прежнему отличается от реальности •
или опять появляется сообщение об ошибке, то возможно, что акустические
системы подключены неправильно. Выключите ресивер AVR-2310, проверьте
правильность подключения акустических систем и повторите всю процедуру
измерений с самого начала.
Например, при изменении места расположения или ориентации АС процедура •
автоматической настройки должна быть выполнена заново, чтобы была обеспе-
чена адекватная настройка эквалайзера, соответствующая новой конфигурации
системы.
Операционные кнопки
ПДУ
: Вызов меню
Отмена вызова меню
: Кнопки перемещения курсора
(Вверх/Вниз/Влево/Вправо)
: Подтверждение
выбранной настройки
: Возврат к предыдущему
пункту меню
